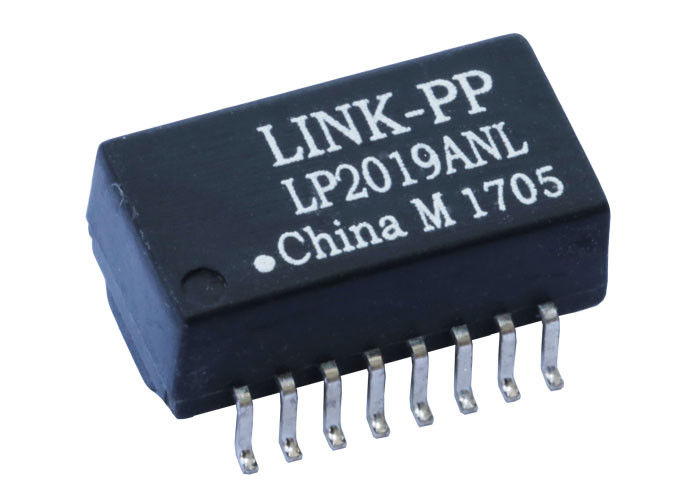

는 S16-2019 이더넷 자기 PoE 변압기는 단일 포트 LAN 자기 모듈로, 10/100Base-T 이더넷 인터페이스용으로 설계되었습니다. 이더넷 PHY와 RJ45 커넥터 간의 신호 절연, 임피던스 정합 및 EMI 억제를 제공합니다.
이 이더넷 변압기는 라우터, 스위치, IP 카메라, VoIP 전화기 및 무선 액세스 포인트에 널리 사용되며, 특히 PoE(Power over Ethernet) 기능을 보장합니다.
고속 이더넷 네트워크에 최적화된 통합 자기 기능을 갖춘 10/100Base-T 이더넷 자기 모듈는 IEEE 이더넷 절연 및 성능 요구 사항을 충족하면서 안정적인 데이터 전송을 지원합니다.
엔지니어는 일반적으로 이 부품을 이더넷 하드웨어에 통합하여 높은 신호 무결성, 전자기 호환성 및 안정적인 네트워크 연결을 보장합니다.
|
매개변수 |
사양 |
값 |
단위 |
조건 |
|---|---|---|---|---|
|
권선비 |
TX |
1CT:1CT |
- |
- |
|
권선비 |
RX |
1CT:1CT |
- |
- |
|
삽입 손실 |
0.1-100MHz |
-1.0 |
dB |
최대 |
|
반사 손실 |
0.1-30MHz |
-18 |
dB |
최소 |
|
반사 손실 |
30-60MHz |
-13 |
dB |
최소 |
|
반사 손실 |
60-80MHz |
-12 |
dB |
최소 |
|
누화 |
0.1-100MHz |
-35 |
dB |
최소 |
|
DCMR(차동 공통 모드 제거율) |
30MHz |
-42 |
dB |
최소 |
|
DCMR |
60MHz |
-36 |
dB |
최소 |
|
DCMR |
100MHz |
-33 |
dB |
최소 |
|
CMRR(공통 모드 제거율) |
1-100MHz |
-40 |
dB |
일반 |
|
인덕턴스(L) |
1-3, 6-8 |
350 |
μH |
100KHz, 0.1V, 8mA DC에서 최소 |
|
DC 저항(DCR) |
1-3, 6-8 |
0.9 |
OHM |
최대 |
|
누설 인덕턴스(LK) |
1-3 (Tie: 16+14) |
0.5 |
μH |
100KHz, 0.1V에서 최대 |
|
누설 인덕턴스(LK) |
6-8 (Tie: 11+9) |
0.5 |
μH |
100KHz, 0.1V에서 최대 |
|
권선간 정전 용량(Cw/w) |
(1-3), (16-14) |
28 |
pF |
100KHz, 0.1V에서 최대 |
|
권선간 정전 용량(Cw/w) |
(6-8), (11-9) |
28 |
pF |
100KHz, 0.1V에서 최대 |
|
절연 전압 |
- |
1500 |
V |
- |
|
작동 온도 |
- |
-40 ~ +85 |
°C |
- |
|
PoE 전류 용량 |
- |
350 |
mA |
- |
| 매개변수 | 값 |
|---|---|
| 패키지 유형 | 표면 실장(SMD) |
| 핀 수 | 16 핀 |
| 구조 | 오픈 프레임 |
| 코어 구조 | 포트당 6개 코어 |
| 길이 | ~12.7 mm |
| 너비 | ~9.3 mm |
| 높이 | ~6.2 mm |
| 장착 유형 | SMT |
컴팩트한 SMD 풋프린트를 통해 S16-2019 자기 모듈을 공간 제약이 있는 이더넷 장치 설계에 통합할 수 있습니다.
S16-2019 이더넷 자기 모듈은 PoE(Power over Ethernet) 애플리케이션을 지원하여 네트워크 케이블을 통해 데이터와 전력을 모두 전송할 수 있습니다.
호환되는 PoE 표준은 다음과 같습니다:
따라서 이 변압기는 다음과 같은 장치에 적합합니다:
는 은 이더넷 PHY 칩과 RJ45 커넥터 사이에 배치됩니다.일반적인 신호 경로:
이더넷 PHY → LAN 자기(S16-2019) → RJ45 커넥터
네트워크와 회로 간의 갈바닉 절연
는 10/100Base-T 이더넷 자기 모듈의 일반적인 범주에 속하며, 여러 제조업체에서 동등 부품을 사용할 수 있습니다.일반적인 호환 모델은 다음과 같습니다:LINK-PP
LP2019ANL
