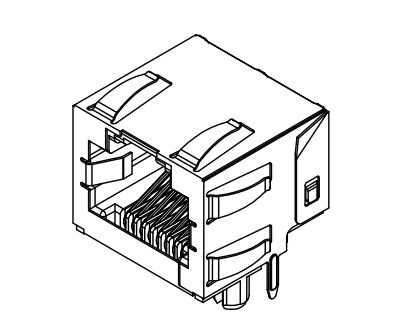

44620-0002 RJ-11 키프아웃 기능이 있는 차폐 RJ45 모듈러 잭

44620-0002는 고밀도 네트워킹 및 통신 애플리케이션을 위해 설계된 고성능 단일 포트(1x1) 인버티드 모듈러 잭입니다. 로우 프로파일, 직각 방향을 특징으로 하는 이 차폐 커넥터는 컴팩트한 환경에서 내구성과 우수한 신호 무결성을 위해 설계되었습니다.

뛰어난 RJ-11 방해 기능은 RJ-45 인터페이스의 외부 핀을 손상시킬 수 있는 더 작은 RJ-11 또는 RJ-12 플러그의 우발적인 삽입을 방지하는 기계적 보호 기능을 제공합니다.

마그네틱이 없는 단일 포트 RJ45 커넥터의 특징:

차폐된 8P8C RJ45 암 커넥터는 네트워크 연결을 위한 신뢰할 수 있는 부품입니다. 탭 업 1x1 단일 포트는 해당 잭에 쉽고 안전하게 삽입할 수 있도록 합니다. LED가 없는 것은 시각적 상태 표시가 필요하지 않은 장치에 적합합니다. 이 차폐 RJ45 커넥터는 RoHS 및 환경 지속 가능성 규정을 준수합니다.

• 인버티드 디자인(상단 래치): PCB 공간을 최적화하고 좁은 인클로저에서 케이블 관리를 단순화합니다.
• 통합 차폐: 우수한 EMI 보호 및 접지를 제공하기 위해 패널 접지 탭이 있는 황동 차폐를 특징으로 합니다.
• RJ-11 방해 보호: 부적절한 플러그 삽입으로 인한 손상을 방지하도록 특별히 설계되었습니다.
• 우수한 재료 품질: 고온, 유리 충전 나일론(UL 94V-0) 및 높은 전도성 인청동 단자로 구성됩니다.
• 신뢰할 수 있는 도금: 접촉 영역의 50 마이크로인치(1.27 $mu$m) 선택적 금 도금은 최대 500회까지 장기적인 결합 내구성을 보장합니다.

44620-0002 마그네틱이 없는 RJ45 자세한 사양

물리 및 기계

전기 사양

솔더 및 환경 사양

44620-0002 RJ45 데이터시트:

RJ45 모듈러 잭 규정 준수 및 표준

• FCC 규정: 모듈러 잭에 대한 FCC 파트 68.5 준수.
• 외관 표준: PS-45499-002의 클래스 B 요구 사항 준수.
• 제품 사양: PS-43860-003.
• 난연성: UL 94V-0 등급.

Molex 44620-0002 RJ-45 인버티드 모듈러 잭 FAQ

1. 일반 제품 개요

Q1: "RJ-11 방해 기능"이란 무엇인가요?

RJ-11 플러그가 RJ-45 잭에 우발적으로 삽입되는 것을 방지하여 민감한 외부 핀을 손상으로부터 보호하는 기계적 설계입니다.

Q2: 이 커넥터에서 "인버티드"는 무엇을 의미하나요?

잭은 상단 래치 방향을 가집니다. 커넥터가 PCB에 장착될 때 페어링 케이블의 잠금 탭이 위쪽을 향합니다.

Q3: 이 커넥터는 차폐되어 있나요?

예. EMI 보호 및 패널 접지 탭을 위한 황동 차폐가 포함되어 있습니다.

2. 재료 및 빌드 품질

Q1: 어떤 재료가 사용되었나요?

• 하우징: 검정, 유리 충전 나일론(PA), UL 94V-0 등급
• 단자: 고성능 인청동
• 차폐: 내구성 있는 황동

Q2: 도금 사양은 무엇인가요?

• 접점 영역: 최소 50 μin (1.27 μm) 금
• PC 테일 영역: 최소 100 μin (2.54 μm) 주석
• 언더플레이트: 최소 50 μin (1.27 μm) 니켈
• 차폐: 50 μin (1.27 μm) 구리 언더플레이트 위 100 μin (2.54 μm) 니켈

3. 기술 사양 및 풋프린트

Q1: 잭의 높이는 얼마인가요?

로우 프로파일 높이: 13.46 mm (.530")

Q2: 권장 PCB 두께는 얼마인가요?

1.57 mm (.062")

Q3: PCB 레이아웃의 구멍 직경 허용 오차는 얼마인가요?

일반적인 단자 구멍 직경: 0.89 ± 0.08 mm (.035" ± .003")

4. 규정 준수 및 표준

Q1: 이 잭은 FCC 규정을 준수하나요?

예, 모듈러 잭에 대한 FCC 규정 파트 68.5를 준수합니다.

Q2: 외관 사양은 무엇인가요?

외관 사양 PS-45499-002의 클래스 B 요구 사항을 준수합니다.

Q3: 이 잭은 스태킹이 가능한가요?

패널 접지 탭이 없는 버전의 경우 측면 스태킹이 지원됩니다.

5. 포장 및 취급

Q1: 44620-0002는 어떻게 포장되나요?

Molex 사양 PK-43860-005에 따라 열성형 트레이에 포장됩니다.

Q2: 납땜 온도 범위는 어떻게 되나요?

260°C까지 웨이브 솔더링을 견딥니다.
