제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: JT7-1119NL
문서: LPJK9093AONL.pdf
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: $0.5-$2.3
포장 세부 사항: 쟁반
배달 시간: 3 일 이내에 재고선
지불 조건: TT,NET30/60/90 일
공급 능력: 500K/월
부품 번호: |
JT7-1119NL |
적합한 약속 어음: |
LPJK9093AONL |
제품 유형: |
10GBASE-T RJ45 MagJack |
포트 구성: |
1×1 단일 포트 |
장착 스타일: |
구멍을 통해 (tht) |
POE 기능: |
4쌍 PoE, 90W |
절연 전압: |
2250VDC |
접촉 도금: |
50μ" 금 |
부품 번호: |
JT7-1119NL |
적합한 약속 어음: |
LPJK9093AONL |
제품 유형: |
10GBASE-T RJ45 MagJack |
포트 구성: |
1×1 단일 포트 |
장착 스타일: |
구멍을 통해 (tht) |
POE 기능: |
4쌍 PoE, 90W |
절연 전압: |
2250VDC |
접촉 도금: |
50μ" 금 |

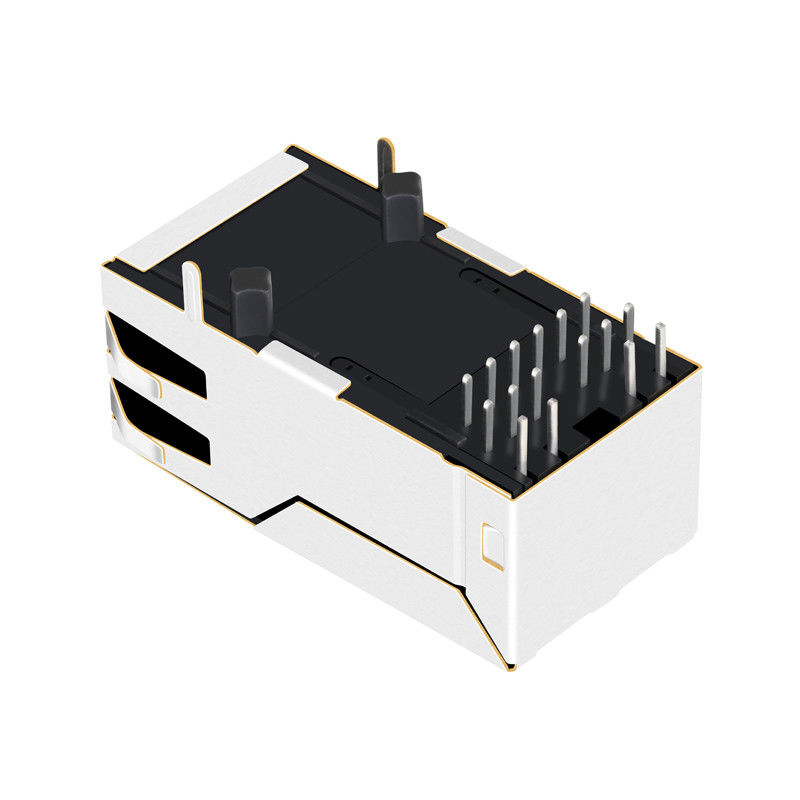

JT7-1119NL은 통합 자기, 90W 4쌍 PoE 지원, 2250V 절연, 녹색/노란색 및 녹색 LED 및 IEEE 802.3 규격을 준수하는 1x1 10GBASE-T RJ45 커넥터입니다. 스위치, 서버, 산업용 이더넷 및 PoE 네트워킹 장비에 이상적입니다.
Pulse Electronics의 JT7-1119NL은 차세대 네트워킹 장비용으로 설계된 프리미엄 고성능 10GBASE-T RJ45 커넥터입니다. 1x1 단일 포트 구성, 통합 자기 및 강력한 4쌍 90W PoE 기능을 갖춘 이 측면 입구 THT(스루홀 기술) 커넥터는 IEEE 802.3 사양의 엄격한 요구 사항을 충족하도록 설계되었습니다. 뛰어난 EMI 차폐, 최대 내구성을 위한 50μ" 금 접촉 도금, 컴팩트한 직각 설치 공간을 갖춘 JT7-1119NL은 고속 서버, 스위치, 라우터 및 기지국을 위한 이상적인 솔루션입니다.
JT7-1119NL은 기존 PoE 솔루션보다 훨씬 더 높은 전력 공급이 필요한 최신 PoE(Power over Ethernet) 배포를 지원합니다.
| 매개변수 | 값 |
| PoE 유형 | 4쌍 PoE |
| 최대 출력 | 90W |
| 연속 전류 | 쌍당 900mA |
| 서지 전류 | 75ms 동안 쌍당 1A |
| 범주 | 사양 | 세부 |
|---|---|---|
| 일반 및 기계 | 부품 번호 | JT7-1119NL |
| 포트 수 | 1x1(단일 포트) | |
| 속도 | 10GBASE-T | |
| 패키지 유형 | THT(스루홀 기술) | |
| PCB 마운트 각도 | 측면 진입(직각) | |
| 래치 방향 | 래치업 | |
| 크기(L × W × H) | 34.29mm × 16.51mm × 13.33mm(1.350" × .650" × .525") | |
| 핀 길이 | 3.43mm(0.135") | |
| 패널 컷아웃 | 17.27mm × 13.72mm(.680" × .540") | |
| 전기적 특성 | 회전율 | 1:1 (1.00 ± 2%) |
| 인덕턴스(OCL) | 120μH 최소 @ 100kHz, 100mV | |
| PoE 등급 | 4쌍 PoE, 90W(연선당 최대 900mA 연속 전류) | |
| 입출력 절연 | 2250VDC 최소 @ 60초 | |
| 삽입 손실 | -3.0dB 최대 @ 100KHz; -2.0dB 최대(-1.4dB 일반) @ 1~400MHz |
|
| 반사 손실(Z OUT = 100OHM ± 1%) | -22dB 최소 @ 1~100MHz; -22 + 20.75×LOG(f/100)dB MIN @ 100~500MHz |
|
| 누화(인접 채널) | -28dB 최소(1~100MHz) -19dB 최소(100~500MHz) |
|
| 공통 모드 제거비(CMRR) | -26dB 최소 @ 100~500MHz | |
| 재료 및 도금 | 접점 결합 영역 도금 | 50 µ'' MIN 니켈(Ni) 언더플레이트 위에 50 µ'' 금(Au) |
| 솔더 테일 도금 | 200~500 µ'' 100% 무광택 주석 | |
| 접점 기본 재료 | 인청동 | |
| 플라스틱 하우징 | 열가소성 소재, UL 94V-0 가연성 등급 | |
| 금속 방패 | 니켈 도금 구리 합금 | |
| LED 구성 | 왼쪽 LED | 이중 색상 녹색/노란색(565~575nm / 585~595nm) |
| 오른쪽 LED | 단색 녹색(568nm) | |
| 순방향 전압(VF) | 2.1V ~ 2.7V @ 20mA | |
| 전력 손실(Pd) | 최대 105mW(왼쪽) / 최대 68mW(오른쪽) | |
| 환경 및 납땜 | 작동 온도 | 0°C ~ +70°C |
| 보관 온도 | -20°C ~ +125°C | |
| RoHS 상태 | 예, RoHS-6 준수 | |
| 납땜성(J-STD-002) | 245°C Dip 및 Look 테스트 준수 | |
| 웨이브 솔더링(J-STD-075) | W2, 웨이브 솔더를 통해 최대 270°C | |
| 수분 민감도(J-STD-020) |
레벨 1(MSL 1 - 습기에 민감하지 않음) |
JT7-1119NL 90W PoE RJ45 커넥터에는 단순화된 네트워크 진단을 위한 통합 상태 LED가 포함되어 있습니다.
| LED 위치 | 색상 | 일반적인 기능 |
| 왼쪽 LED | 녹색 | 링크 활동 |
| 왼쪽 LED | 노란색 | 속도/상태 |
| 오른쪽 LED | 녹색 | 전원/링크 상태 |
| 매개변수 | 녹색(왼쪽) | 노란색(왼쪽) | 녹색(오른쪽) |
| 파장 | 565-575nm | 585-595nm | 568nm |
| 최대 전력 손실 | 105mW | 105mW | 68mW |
| 피크 순방향 전류 | 140mA | 140mA | 150mA |
| 순방향 전압 @20mA | 2.2-2.5V | 2.1-2.5V |
2.2-2.7V |
JT7-1119NL은 다음을 준수합니다.
| 매개변수 | 값 |
| 작동 온도 | 0°C ~ +70°C |
| 보관 온도 | -20°C ~ +125°C |
| 수분 민감도 | 레벨 1 |
| 웨이브 솔더 온도 | 최대 270°C |
믿을 수 있는 사람을 찾고 있어요통합 자기 및 90W PoE 지원 기능을 갖춘 10GBASE-T RJ45 커넥터?
JT7-1119NL은 까다로운 네트워킹 애플리케이션을 위한 탁월한 신호 무결성, 강력한 절연 보호 및 입증된 이더넷 성능을 제공합니다. 가격, 샘플, 데이터 시트, PCB 권장 사항 및 대량 생산 지원에 대해서는 지금 엔지니어링 및 영업 팀에 문의하십시오.
JT7-1119NL은 10기가비트 성능과 PoE 지원이 필요한 고속 이더넷 네트워킹 장비용으로 설계된 통합 자기 장치가 포함된 단일 포트 10GBASE-T RJ45 커넥터입니다.
예. 이 커넥터는 최대 90W의 전력 공급이 가능한 4쌍 PoE를 지원하므로 PoE++ 애플리케이션에 적합합니다.
통합 자기 모듈은 60초 동안 2250VDC의 최소 절연 전압을 제공합니다.
예. 이 제품은 RoHS-6 환경 요구 사항을 완벽하게 준수합니다.
일반적으로 스위치, 라우터, 액세스 포인트, 산업용 이더넷 장치, 감시 시스템 및 기타 10기가비트 네트워킹 장비에 배포됩니다.
