제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: LP72431ANL
문서: LP72431ANL.pdf
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.6-$0.9
포장 세부 사항: 테이프 & 릴
배달 시간: 오늘 재고선에서
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
사양: |
LP72431ANL |
제품 유형: |
PoE++가 포함된 10GBASE-T 변압기 모듈 |
핀 수: |
24개 핀 |
무료 샘플: |
사용 가능 |
데이터 속도: |
10GBASE-T |
채널/포트 수: |
하나의 |
PoE: |
PoE++ |
장착 유형: |
smt |
회전 비율: |
1:1 |
작동 온도 범위: |
-40°C ~ +85°C |
사양: |
LP72431ANL |
제품 유형: |
PoE++가 포함된 10GBASE-T 변압기 모듈 |
핀 수: |
24개 핀 |
무료 샘플: |
사용 가능 |
데이터 속도: |
10GBASE-T |
채널/포트 수: |
하나의 |
PoE: |
PoE++ |
장착 유형: |
smt |
회전 비율: |
1:1 |
작동 온도 범위: |
-40°C ~ +85°C |

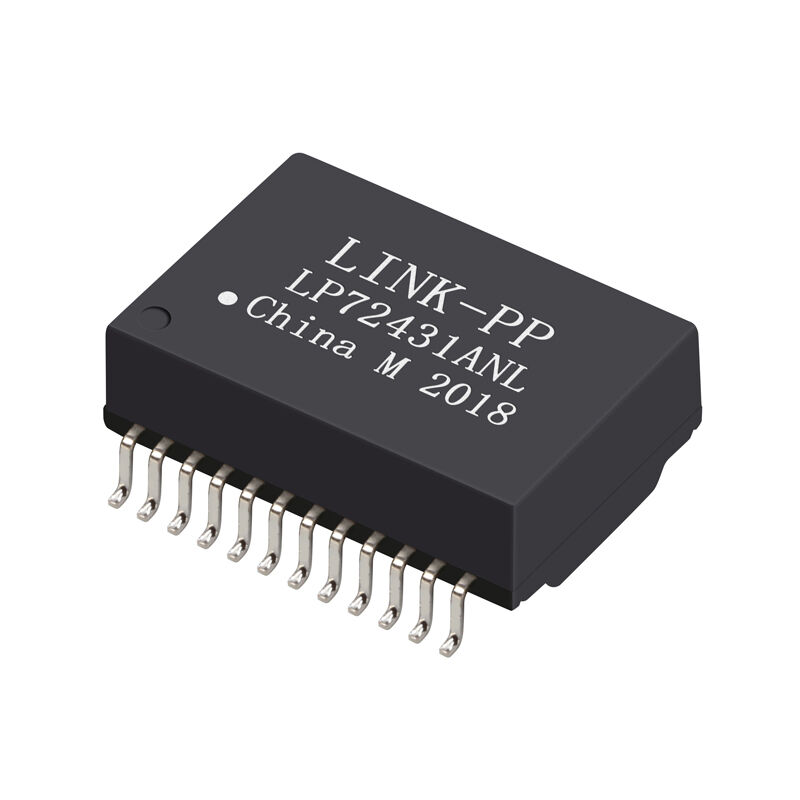

LP72431ANL는 고성능10GBASE-T 트랜스포머 모듈용도로 특별히 설계된PoE++ (IEEE 802.3bt) 애플리케이션이 모듈은 고주파 10G 이더넷 전송과 1000mA까지의 고전류 PoE++ 전력 공급에 최적화된 강력한 자석을 통합합니다.
산업용 수준의 신뢰성을 위해 설계된 LP72431ANL는 안정적인 신호 무결성, 강력한 EMI 억제 및 까다로운 네트워크 환경에서 강화된 격리를 보장합니다.
|
종류 |
P/N |
제조업자 |
설명 |
|
10GBASE-T 트랜스포머 모듈 |
LP72431ANL |
LINK-PP |
산업 온도 1A DC 용량 24핀 SMD UL 인증 |
|
|
|||
|
항구 수 |
오토MDX |
속도 |
라디오 켜 |
|
단일 항구 |
지원 |
10G 베이스-T |
1:1 |
|
|
|||
|
장착형 |
크기 / 차원 |
높이 |
단위 가격 |
|
표면 마운트 |
18.15x16.0mm |
60.0mm |
0.6~0달러9 |
| 매개 변수 | 사양 |
|---|---|
| 장착형 | 표면 마운트 |
| 핑 피치 | 1.27mm |
| 패키지 높이 | 00.236 in / 6.0 mm |
| 패키지의 길이가 | 00.715 in / 18.15 mm |
| 패키지 너비 | 00.630 in / 16.0 mm |
| 권장 PCB 발자국 | 약 17.55 mm × 16.5 mm |
| 작동 온도 | -40°C ~ +85°C |
| 최대 재흐름 온도 | 250°C (5초) |
| 매개 변수 | 사양 |
|---|---|
| 회전 비율 | 1CT: 1CT ± 5% |
균형 잡힌 중앙에 탭 된 구성은 PHY와 케이블 사이 사이를 적절하게 일치시키는 것을 보장합니다.
| 시험 상태 | 가치 |
|---|---|
| 100kHz, 100mV, 8mA DC 편차 | 120μH 분 |
PoE++ DC 편향 조건을 지원하면서 고주파 10G 전송에 최적화되었습니다.
| 매개 변수 | 사양 |
|---|---|
| 평형 DC 선 전류 | 1000mA 최대 @ 57VDC (연속) |
PoE++ 고전력 공급 요구사항을 위해 설계되었습니다.
| 매개 변수 | 사양 |
|---|---|
| 격리 전압 | 1500Vrms |
1차와 2차 회로 사이에 강화된 단열을 제공합니다.
| 주파수 범위 | 삽입 손실 (최대) |
|---|---|
| 1~200MHz | -1.2 dB |
| 200~300MHz | -1.5 dB |
| 300~400MHz | -2.0 dB |
| 400~500MHz | -3.0 dB |
낮은 삽입 손실은 확장 된 주파수 대역에서 안정적인 10GBASE-T 눈 다이어그램 성능을 지원합니다.
| 주파수 범위 | 수익 손실 |
|---|---|
| 100MHz | -18 dB 미니 |
| 100~200MHz | -16 dB 미니 |
| 200~500MHz | -6 dB에서 -12 dB |
적당한 임피던스 매칭과 최소화된 신호 반사
| 주파수 범위 | 전형적 |
|---|---|
| 1~500MHz | -25 dB |
| 주파수 범위 | 전형적 |
|---|---|
| 1~500MHz | -20 dB |
고속 이더넷 환경에서 EMI 및 일반 모드 잡음을 효과적으로 억제합니다.
LP72431ANL는10GBASE-T PoE++ 트랜스포머 모듈다음을 결합하는 것:
차세대 10G 이더넷 스위치, 산업용 PoE++ 장비 및 안정적인 데이터 전송과 높은 전력 공급이 필요한 고성능 네트워크 인프라에 이상적입니다.
답:
LP72431ANL는10GBASE-T PoE++ LAN 자기 트랜스포머 모듈고속 이더넷을 위해 고도의 전력 공급을 지원하도록 설계되었습니다.IEEE 802.3bt (PoE++) 애플리케이션, 둘 다10G 데이터 전송그리고높은 DC 전류 능력전형적인 응용 프로그램은 기업 스위치, PoE ++ 전원 공급 장비 (PSE), 전력 장치 (PD) 및 고성능 네트워크 시스템입니다.
답:
LP72431ANL는 높은 DC 전류 처리 능력을 갖추고 있습니다1000mA 연속 @57VDC, 강화 된 격리 (1500 Vrms) 및 최적화 된 고 주파수 자석성. 이러한 특성은PoE++ 전력 부하LAN 연결을 통해 안정적인 10G 신호 무결성을 유지하면서
답:
LP72431ANL는IEEE 802.3bt, 전력 공급 및 이더넷 신호 성능에 대한 PoE++ 요구 사항을 정의하는 표준입니다.UL 인증서 (파일 번호 E484653)그리고 만나고RoHS 환경 준수.
답:
LP72431ANL 트랜스포머는1CT: 1CT ± 5%이 균형 잡힌 구성은 이더넷 PHY와 케이블 사이의 적절한 임피던스 매칭을 보장합니다.10GBASE-T 링크 성능.
답:
LP72431ANL는 1MHz에서 500MHz까지의 광대역 신호 지원을 위해 설계되었으며, 10G 애플리케이션에서 신호 무결성을 보존하는 데 도움이되는 낮은 삽입 손실과 제어 된 반환 손실을 포함합니다.
이 사양은 견고한10GBASE-T 전송 성능그리고 낮은 EMI.
답:
LP72431ANL은 넓은작동 온도 범위 -40°C ~ +85°C, 산업 네트워크 장비, 야외 장치 및 열적으로 요구되는 애플리케이션에 적합합니다. 모듈은 또한 최대250°C 5초 동안.
답:
LP72431ANL는24핀 표면 장착장치 (SMD)일반적으로 제공되는 패키지테이프 & 릴자동 조립을 위해. 콤팩트한 패키지는 강력한 기계적 안정성을 제공하면서 보드 발자국을 측정 할 수 있습니다.
답:
LP72431ANL는 차차 신호 및 일반 모드 노이즈 거부에 최적화된 통합 자석을 포함합니다.EMI 및 비트 오류 성능 개선초고속 10G 환경에서
답:
네, LP72431ANL는 ADSL 모덤 또는 통합 LAN 포트와 같은 SOHO (작은 사무실/홈 오피스) 장치에 적합합니다.높은 전류 용량과 산업 온도 범위가 특히 가치있는기업 및 산업용 PoE++ 시스템성능과 신뢰성이 중요한 곳이죠.
답:
설계 엔지니어는 LP72431ANL을이더넷 PHY, 자기, 레이아웃 공동 설계중요한 체크는 다음을 포함합니다.
이러한 평가들을 결합하면 최적의 시스템 성능과 준수를 보장합니다.
답:
의오토MDX이 기능은 적절한 송신/ 수신 쌍을 자동으로 감지하고 구성함으로써 네트워크 인터페이스 연결을 단순화합니다. 이것은 수동 크로스오버 배선을 피하고 시스템 유연성을 향상시킵니다..
답:
전기 사양, 핀 할당, 권장 PCB 레이아웃 및 기계적 도면과 함께 완전한 데이터 시트는LINK-PP 공식 홈페이지기술 지원은 LINK-PP 판매 또는 엔지니어링 담당자에게 문의하십시오.
