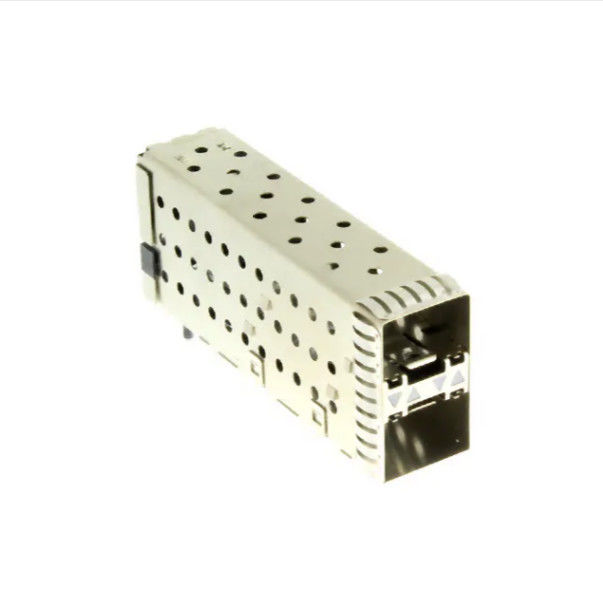

1-2007492-5 2x1 스택형 SFP+ 케이지 어셈블리 관통 프레스-핏

의1-2007492-5이통합 연결 장치와 함께 쌓인 SFP+ 케이지 집합고밀도 플러그 할 수있는 I/O 애플리케이션을 위해 설계되어 있으며 신뢰할 수있는 신호 성능, 강력한 EMI 격리 및 내구성있는 PCB 장착이 필요합니다.2 x 1 포트 매트릭스,뚫린 구멍 прес-피트 종료, 그리고EMI 증대이 케이지는 기계적 안정성과 신호의 무결성이 중요한 컴팩트 네트워크 및 통신 장비용으로 만들어졌습니다.

이 모델은니켈 실버 케이지,내부/외부 EMI 스프링, 그리고라이트 파이프 포함, 그것은 고도의 보드 수준의 상호 연결 시스템을 설계하는 엔지니어에게 실용적인 선택입니다.-55~105 °C의 넓은 작동 온도 범위또한 까다로운 산업 및 네트워크 환경을 지원합니다.

1-2007492-5 2x1 SFP+ 케이지 주요 특징

• 높은 항구 밀도:2x1 스택 매트릭스 구성은 콤팩트한 발자국으로 두 개의 포트를 제공합니다.
• 고속 성능:최대 데이터 속도 최적화16Gb/s.
• 통합 설계:통합 40 위치 커넥터와 함께 제공조명관명확한 상태 신호를 위해
• 고급 EMI 보호:내부 및 외부 EMI 스프링을 모두 갖추고 있으며 신호 순수성을 보장하고 엄격한 전자기 간섭 표준을 충족합니다.
• 견고한 건축물:니켈 실버에서 금이나 금 플래시로 팔라디움-니켈 접착을 통해 최대 전도성 및 부식 저항성을 위해 제조됩니다.

- 네

기술 사양 1-2007492-5 SFP+ 케이지 조립

1-2007492-5 SFP+ 케이지 도면

1-2007492-5 기계 및 재료 세부 사항

• 케이지 재료:니켈 실버 (최고의 열 및 EMI 특성)
• 접촉성 짝짓기 지역:골드 또는 골드 플래시 (Gold Flash) 는 팔라디움 니켈 (厚度 0.76μm) 위를 덮는다.
• 꼬리 플래팅:니켈 위에 틴.
• 종료 포스트 길이는:3 밀리미터 [0.118 인치]
• 라이트 파이프 포함:- 그래요

SFP+ 케이지의 일반적인 응용 프로그램

1-2007492-5는 다음과 같은 고속 신호 전송을 요구하는 "EMI 강화" 애플리케이션에 이상적입니다.

• 스위치 및 라우터
• 저장 영역 네트워크 (SAN)
• 네트워크 인터페이스 카드 (NIC)
• 고성능 컴퓨팅 (HPC)
• 전기통신 기지국

1-2007492-5 SFP+ 케이지에 대한 설계 및 성능 설명서 라이트 파이프

의최대 데이터 전송 속도 16 Gb/s신뢰성 높은 고속 성능이 필요한 SFP + 구현에 적합합니다.-55~105 °C의 작동 범위가혹한 환경에서의 사용을 지원하고,니켈 실버 케이지 재료내구성 있는 기계 구조에 기여합니다.

의0.8mm 중점선그리고40 위치 레이아웃PCB 및 기계적 통합에 중요한 세부 사항입니다. 특히 전면 패널 간격과 보드 레벨 제한을 조정 할 때. 장치 적합성, 신호 라우팅 및 EMI 제어에 작업하는 팀,이 세부 사항은 전기 사양만큼이나 중요합니다.

1-2007492-5 프레스 피트 에 관한 자주 묻는 질문 SFP+ 케이지

의1-2007492-5 2x1 쌓인 SFP+ 케이지이 콘크리트는 EMI에 민감하고, 안정적인 고속 연결을 위해 설계된 압축용 케이지 집합체입니다.그리고 넓은 작동 온도 범위, 그것은 밀도가 높은 네트워크 및 통신 장비를 구축하는 엔지니어에게 실용적인 선택입니다.

11-2007492-5는 뭐죠?

의1-2007492-5이2x1 겹쳐진 SFP+ 케이지 집합체, 통합 연결 장치고속 플러그인 I/O 애플리케이션을 위해 설계되었습니다.

2이 SFP+ 케이지는 어떤 데이터 속도를 지원합니까?

표시된 최대 데이터 속도는16Gb/s.

3이 케이지는 어떻게 PCB에 장착되나요?

이 방법은뚫린 구멍 прес-피트 종료.

4이 케이지는 EMI에 민감한 디자인에 적합할까요?

네, 이렇게 적혀있어요EMI 증대그리고 포함내부/외부 EMI 스프링.

5이 부분에는 조명 파이프가 들어있나요?

네, 사양 목록라이트 파이프 포함: 네.
