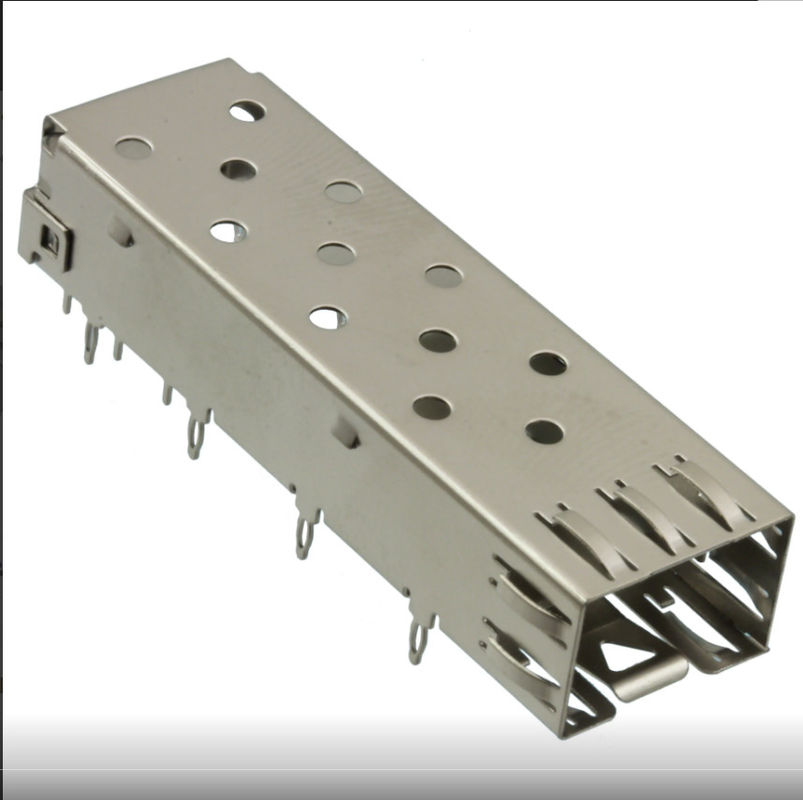

2227302-1 4Gb/S SFP 케이지 싱글 피스 프레스 피트 커넥터

그만큼2227302-1 SFP 케이지는단일 포트 1x1 SFP 케이지 커넥터컴팩트하고 신뢰성이 높은 네트워킹 하드웨어용으로 설계되었습니다. 내장압입식 관통 구멍 장착 스타일그리고스테인레스 스틸 케이지 소재, 이 SFP 케이지는 까다로운 시스템 환경에서 안전한 PCB 통합, 강력한 EMI 보호 및 안정적인 기계적 성능을 지원합니다.

와최대 데이터 속도 4Gb/s, 2227302-1 케이지는 신뢰할 수 있는 광 모듈 고정, 효율적인 차폐 및 호환성이 필요한 애플리케이션에 적합합니다.SFP MSA 호환 트랜시버. 그것은광파이프 없음구성을 통해 통합된 광학 표시 채널이 필요하지 않은 설계에 대한 간단한 선택이 가능합니다.

2227302-1 SFP 케이지의 기술 사양

1. 물리적 구성

2. 성능 및 환경

2227302-1 Press-Fit SFP 케이지의 특징

1. 컴팩트한 1x1 포트 구성: 2227302-1은단일 포트 SFP 케이지공간을 고려한 네트워크 장비용으로 설계되었습니다. 설치 공간이 작기 때문에 PCB 공간이 제한된 시스템에 탁월한 옵션입니다.

2. 압입식 관통 구멍 장착: 이 케이지는압입식 관통 구멍 PCB 장착 스타일, 강력한 기계적 유지력과 일관된 조립 성능을 보장합니다. 또한 압입식 설치는 대량 생산 시 안정적인 제조 작업 흐름을 지원합니다.

3. 스테인레스 스틸 구조 : 케이지는 다음과 같이 만들어집니다.0.25mm 두께의 스테인레스 스틸, 강력하고 내구성이 뛰어난 기계적 구조를 제공합니다. 이 소재는 EMI 차폐 성능을 지원하면서 커넥터 안정성을 유지하는 데 도움이 됩니다.

4. EMI 차폐 구조: 디자인에는 다음이 포함됩니다.내부 및 외부 EMI 스프링민감한 네트워킹 애플리케이션에서 전자기 간섭을 줄이고 신호 무결성을 향상시키는 데 도움이 됩니다.

5. SFP MSA 규정 준수: 케이지는 다음과 같이 설계되었습니다.SFP MSA 호환 트랜시버와 결합, 표준 SFP 기반 플랫폼 설계에 적합합니다.

6. 광파이프 없음: 이 버전이 제공됩니다.광파이프 없이이는 대체 LED 배열을 사용하거나 통합 광학 표시기가 필요하지 않은 애플리케이션에 이상적입니다.

2227302-1 단일 조각SFP 케이지 도면

PCB 설계 및 통합 요구 사항:

최적의 성능과 기계적 적합성을 보장하려면 다음 PCB 사양을 권장합니다.

• 최소 PCB 두께(단면):1.50mm[.059인치]
• 최소 PCB 두께(양면):3.00mm
• 접지:EMI 억제 표준을 유지하려면 섀시 접지에 통합 패드와 비아가 필요합니다.
• ESD 보호:운송 및 취급 중 구성 요소 손상을 방지하기 위해 특수 ESD 트레이 포장으로 배송됩니다.

기계 및 조립 참고 사항

2227302-1 SFP 케이지는 신뢰할 수 있는 보드 수준 조립 및 장기간 사용을 위해 설계되었습니다. 제공된 사양에 따르면:

• 케이지는 다음과 같이 만들어집니다.0.25mm 두께의 스테인레스 스틸
• 마무리는전체적으로 니켈 도금
• 도금되지 않은 가장자리는 허용됩니다.
• 패드와 비아는 다음과 같이 설계되었습니다.섀시 접지
• 케이지가 지지합니다압입식 관통 구멍 설치
• 권장 PCB 두께는1.5mm
• 최소 보드 두께는단면 보드의 경우 1.50mm그리고양면 보드의 경우 3.00mm

이러한 세부 사항 덕분에 케이지는 전기 접지와 기계적 신뢰성이 모두 중요한 시스템에 매우 적합합니다.

2227302-1 SFP 케이지에 대한 FAQ

그만큼2227302-1 SFP 케이지안정적인 고성능 네트워킹 애플리케이션을 위해 설계된 컴팩트한 압입식 단일 포트 SFP 케이지 커넥터입니다. 와 함께스테인레스 스틸 구조,EMI 차폐,관통 구멍 압입 장착, 그리고SFP MSA 호환성, 이는 광학 모듈 통합을 위한 견고한 기계적, 전기적 기반을 제공합니다.

프로젝트에1x1 SFP 케이지 커넥터깔끔하고 공간 절약형 디자인과 신뢰할 수 있는 보드 수준의 성능을 갖춘2227302-1 SFP 케이지강력한 선택입니다.

1. 2227302-1 SFP 케이지는 무엇을 위해 사용됩니까?

2227302-1 SFP 케이지는 기계적 및 EMI 차폐 인터페이스로 사용됩니다.SFP 트랜시버네트워킹 및 통신 장비 분야.

2. 2227302-1 SFP 케이지는 표준 SFP 모듈과 호환됩니까?

예. 이는 다음과 같이 설계되었습니다.SFP MSA 호환 트랜시버와 결합.

3. 이 SFP 케이지에 광파이프가 포함되어 있습니까?

아니요, 이 버전은 다음과 같이 지정됩니다.광파이프 없이.

4. 지원되는 최대 데이터 속도는 얼마입니까?

케이지는최대 데이터 속도 4Gb/s.

5. 권장 PCB 두께는 얼마입니까?

권장 PCB 두께는1.5mm.
