제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: ISO 9001,ISO 14001,UL,SGS,REACH168
모델 번호: 1888617-1
지불과 운송 용어
최소 주문 수량: 10/100/25K
가격: $0.11-$35
포장 세부 사항: 20/Tray
배달 시간: 3 일 이내에 재고선
지불 조건: TT,NET30/60/90 일
공급 능력: 350K/Month
부품 번호: |
1888617-1 |
제품 유형: |
QSFP+ 케이지 어셈블리 |
봉인합니다: |
아니요 |
EMI 스프링: |
와 함께 |
종료: |
스루홀 - 압입 |
방열판: |
와 함께 |
부품 번호: |
1888617-1 |
제품 유형: |
QSFP+ 케이지 어셈블리 |
봉인합니다: |
아니요 |
EMI 스프링: |
와 함께 |
종료: |
스루홀 - 압입 |
방열판: |
와 함께 |

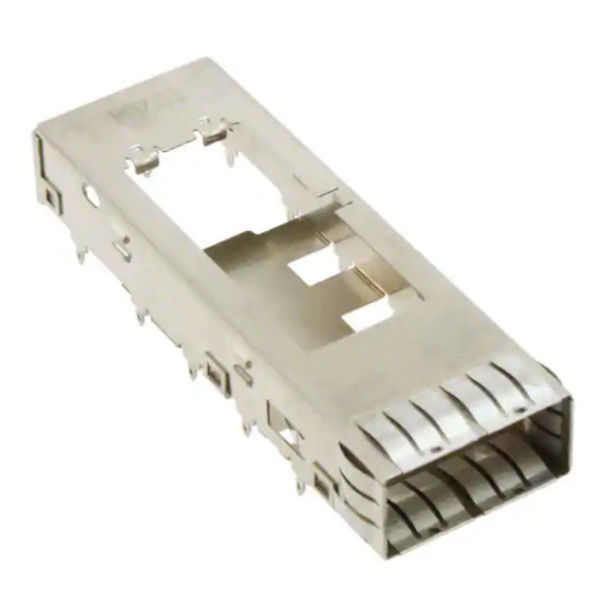

TE 1888617-1 QSFP+ 케이지는 QSFP+ 플러그이 가능한 I/O 애플리케이션을 위해 설계된 단일 포트, 횡단 베젤 케이지 집합체이다.QSFP MSA 호환 트랜시버와 함께 사용하도록 설계되어 있으며 PCB 부착을 위해 뚫린 구멍 프레스-피트 종료 방법을 사용합니다.이 케이지는 내부/외부 EMI 스프링, 니켈 은 은 케이지 몸체 및 히트 싱크 호환성을 갖추고 있어 고밀도, 신호 중심 네트워크 설계에 적합합니다.
| 특징 | 사양 |
|---|---|
| 포트 구성 | 1 포트 (1 × 1 매트릭스) |
| 종료 방법 | 구멍 을 통해 - 압축-착장 |
| 케이지 재료 | 니켈 은 |
| EMI 격리 | 내부/외부 EMI 스프링 |
| PCB 접착 | 진 |
| 종료 포스트 길이 | 20.2mm (0.086 in) |
| 불화성 등급 | UL 94V-0 |
| 히트 싱크 호환 | 네 |
만약 당신이컴팩트 호스트 보드 디자인을 위한 신뢰할 수 있는 QSFP+ 케이지, 이 부분은1 x 1 포트 매트릭스시행 및 지원SFP+ 배에서 배로 쌓여도면/특구 데이터에 나열된 응용 프로그램EMI 격리 기능그리고UL 94V-0불화성 등급, 시스템 수준의 하드웨어 요구 사항에 맞추는 데 도움이 됩니다.

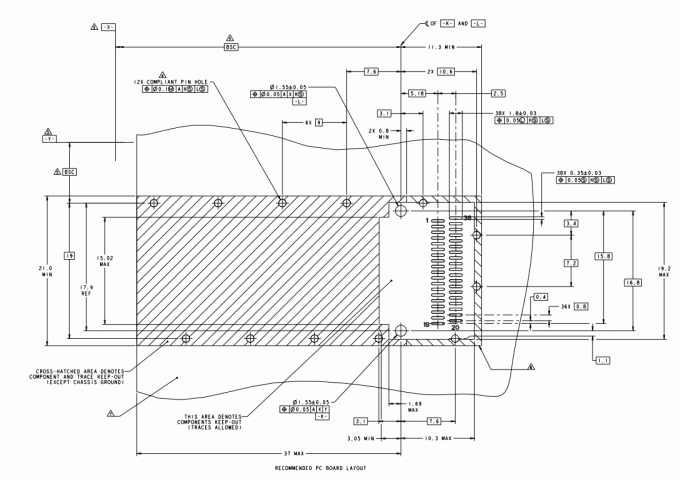

레이아웃 계획에 대해 TE는뚫린 구멍 압력장치이 도면은 또한 PCB와 관련된 지침을 제공합니다. 도면은 또한데이터 A는 호스트 보드의 상면으로그리고 이 제품은 위 언급된 최소 판 두께 요구사항을 포함한 호스트 보드의 특정 기계적 제약에 적합하다고 지적합니다.
최적의 성능과 조립을 위해 다음 기술 지침을 준수하십시오.
TE 1888617-1 QSFP+ 케이지는 다음과 같이 적합합니다.
그래요, 그 그림은QSFP+ 플러그 할 수 있는 I/O 케이지그리고 그것은QSFP MSA 호환 트랜시버.
이 방법은뚫린 구멍 압력장치PCB에 연결되는
네, 그 부분에는내부/외부 EMI 스프링EMI 격리
TE가 정해1단면판의 최소.45mm그리고2.2 mm, 양면판.
네, 이 제품은히트 싱크 호환.
