제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: H1260NL H1260NLT
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
PN: |
H1260NL / H1260NLT |
데이터 속도: |
100BASE-tx |
무료 샘플: |
사용 가능 |
패키지: |
16핀 SMD |
온도: |
0 ℃ ~ +70 ℃ |
Rohs 준수: |
예 |
절연 전압: |
1500 VAC |
회전 비율: |
1ct : 1ct |
PN: |
H1260NL / H1260NLT |
데이터 속도: |
100BASE-tx |
무료 샘플: |
사용 가능 |
패키지: |
16핀 SMD |
온도: |
0 ℃ ~ +70 ℃ |
Rohs 준수: |
예 |
절연 전압: |
1500 VAC |
회전 비율: |
1ct : 1ct |
| 매개 변수 | 사양 |
|---|---|
| 부문 번호 | H1260NL / H1260NLT |

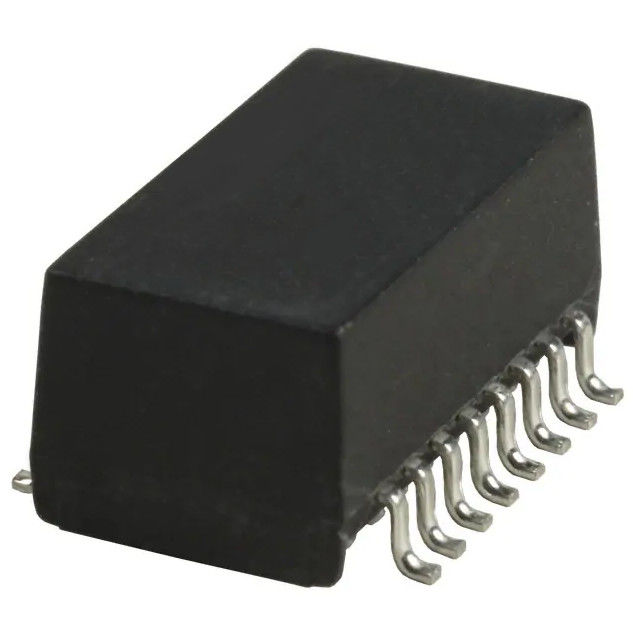

| 장치 유형 | SMT LAN 트랜스포머 |
| 이더넷 표준 | 100BASE-TX |
| 회전 비율 | 1CT:1CT / 1:1 |
| 채널 수 | 싱글 |
| 장착 방식 | SMD |
| 작동 온도 | 0°C ~ 70°C |
| 저장 온도 | -20°C ~ +125°C |
| 격리 전압 | 1500 VAC / 1500 VRMS |
| RoHS | 네 |
| 매개 변수 | 사양 |
|---|---|
| 회전 비율 | 11 ± 2% |
| 삽입 손실 | 100 kHz: -1.2 dB 최대1 ∼125 MHz: -0.2 − 0.002·f^1.4 dB 최대 |
| 환전 손실, 100BT (Zout = 100 Ω ± 15%) | 0.1·30 MHz: -16 dB min30·60 MHz: -10 + 20·로그10 (f/60 MHz) dB min60·80 MHz: -10 dB min |
| 인덕턴스 (OCL) | 350μH 분 |
| 크로스 스톡, 인접 채널 | 1 MHz: -50 dB min10~100 MHz: -55 + 22·로그10 (f/10) dB min |
| 일반 모드 거부 비율 | 2MHz: -50 dB min30~200MHz: -15 + 20·로그10 (f/200) dB min |
| DC 저항, 1/2 와일링 | 0.65 Ω 최대 |
| DC 저항 불균형 | ±0.065 Ω 최대 |
| 입출력 격리 | 1500 VRMS min @ 60초 |
100BASE-TX 이더넷을 위한 컴팩트 SMT LAN 트랜스포머가 필요하다면, H1260NL / H1260NLT는 1:1 결합, 1500 VRMS 격리, RoHS 준수,그리고 테이프와 릴의 사용 가능성그것은 신뢰할 수 있는 신호 무결성과 가시화된 표면 장착 생산이 필요한 이더넷 하드웨어에 적합합니다.
- 그래요H1260NLT이것은 테이프와 릴 패키지 버전입니다.H1260NL데이터 셰이트에후사자 T테이프와 스필 포장지를 나타냅니다.
데이터 시트는100BASE-TX지원.
데이터 시트 목록1500 VRMS 최소 60초그리고 또한 격리 전압을1500 VAC.
네, 이 부품은SMD / SMT장치.
