제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: TG5G-HPE6NZ5LF
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
약속 어음: |
TG5G-HPE6NZ5LF |
인터페이스: |
5G 베이스-티 |
핀: |
24 |
대안: |
TG5G-HPE6NZ5LF=> LP72456ANL |
아르키비 디스포니비리: |
PDF/3D/ISG/Stp/Step/Datasheet |
샘플: |
자유롭게 하세요 |
약속 어음: |
TG5G-HPE6NZ5LF |
인터페이스: |
5G 베이스-티 |
핀: |
24 |
대안: |
TG5G-HPE6NZ5LF=> LP72456ANL |
아르키비 디스포니비리: |
PDF/3D/ISG/Stp/Step/Datasheet |
샘플: |
자유롭게 하세요 |

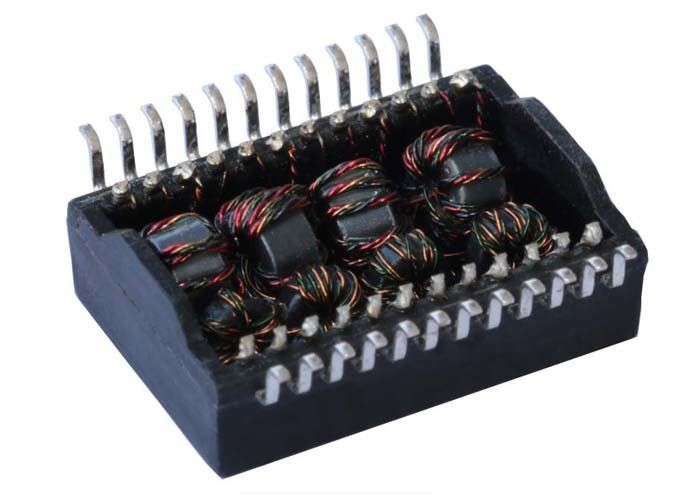

| 5000V 차단 자기성 변압기 5G 이더넷, SMT, 로에스 | |
| LINK-PP 부품번호 | LP72456ANL |
| 속도 | 5G 베이스-티 |
| 항구의 수 | 단일 |
| 애플리케이션 - LAN | 이더넷 (PoE+) |
| 패키지 | SMD |
| 온도 | -40 내지 + 85 |
| 오토무드스 | 예 |
| 논평 | NL 버전과 마찬가지인 |
| 구성 RX | C,T |
| 구성 TX | C,T |
| 구조 | 열린 프레임 |
| 공항 당 핵심 | 8 |
| 항구의 수 | 단일 |
| 패키지 높이 (인치) | 0.255 |
| 패키지 높이 (밀리미터) | 6.48 |
| 패키지 길이 (인치) | 0.715 |
| 패키지 길이 (밀리미터) | 18.15 |
| 패키지 폭 (인치) | 0.630 |
| 패키지 폭 (밀리미터) | 16.00 |
| 비율 RX를 돌립니다 | 1CT :1CT |
| 비율 TX를 돌립니다 | 1CT :1CT |
상술 :
1는 이더넷 2.5G 베이스-티, 한 개의 포트 애플리케이션의 설계를 했습니다.
비차폐 연선 5 케이블의 2 지원 4 쌍.
차단과 낮은 공통 모드 방사를 위한 3개의 케이블 인터페이스.
4는 720mA 평형 전류와 IEEE 802.3을 만나기를 계획합니다.
ROHS&Halogen 자유롭 요구조건의 5 순응성.
6 작동과 저장 온도
7 습기 민감성 수준(msl) : 2a
작동 온도 : +70' Ｃ에 대한 0' Ｃ
저장 온도 : +105' Ｃ에 대한 -25' Ｃ
애플리케이션 :
1개 라피디오 제품
2 SCSI 제품
3 DSP 이사회
4 평면 디스플레이 장치
| 전기 규격서 @25C | 타이핑하세요 : 균형 로우 패스 100Ω 임피던스 |
| 삽입 손실 : | 0 dB 맥스 0 dB 맥스 0 dB 맥스 |
| 반사 특성 : | 1~40MHz -20 dB 민로드 100Ω 40-200MHz - 20+15*log (Freq 마하즈 / 40MHz) dB 민로드 100Ω |
| 디프 변환(레프)에 대한 반영된 CM | 1MHz -30 dB 민 50MHz -30 dB 민 100MHz -27 dB 민 200MHz -24 dB 민 |
| DM 변환(레프)에 대한 CM | 0 dB 민 |
| CM 변환(레프)에 대한 반영된 디프 | 0 dB 민 10-200MHz - 48+19*log 민 (Freq 마하즈 / 10MHz) dB |
| CM 희석 (REF)에 대한 CM | 0 dB 민 |
| 혼선 (REF) | 1-125 마하즈 -30 dB 민 125-200 마하즈 -25 dB 민 |
| 인덕턴스 | 100KHz, 0.1V, 8mA DC 편의 180uHMin에 |
| 히폿 테스트 | 1500 브르엠에스에 |
| 회귀율 | @ 1:1±5% |
