제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: BT16B03
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$0.8
포장 세부 사항: T&R
배달 시간: 약 1 주
지불 조건: TT,NET30/60/90 일
공급 능력: 5kk/월
부품 번호: |
BT16B03 |
가족: |
10/100base-t LAN 자기 |
설치: |
smt |
이더넷 표준: |
IEEE802.3u |
포트 수: |
하나의 |
하이포트: |
1500Vrms |
OCL: |
350uh 분 |
솔더: |
IR 255℃ 피크 |
Rohs 준수: |
예 |
작동 온도 범위: |
0℃ ~+70℃ |
부품 번호: |
BT16B03 |
가족: |
10/100base-t LAN 자기 |
설치: |
smt |
이더넷 표준: |
IEEE802.3u |
포트 수: |
하나의 |
하이포트: |
1500Vrms |
OCL: |
350uh 분 |
솔더: |
IR 255℃ 피크 |
Rohs 준수: |
예 |
작동 온도 범위: |
0℃ ~+70℃ |

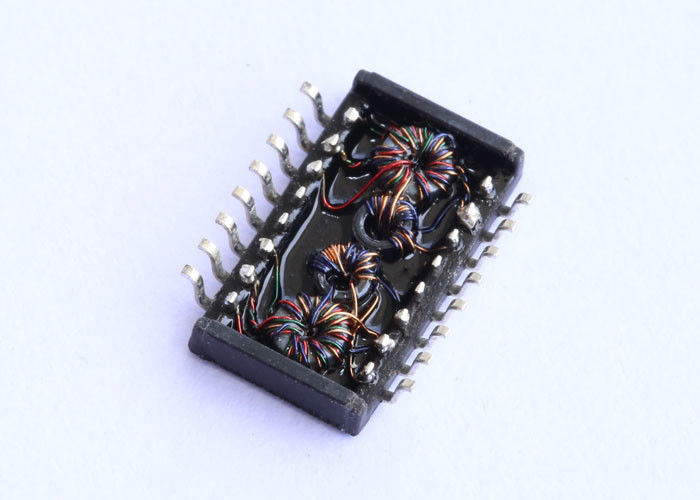

BT16B03 0.5µH 1:1 SMD 펄스 변압기는 100Base-T LAN용으로 설계되었으며, 1.5kV 절연, 0–70℃, RoHS 규정을 준수합니다. 스위치, 라우터, PoE, 산업용 이더넷에 이상적입니다.
BT16B03은 100Base-T LAN 애플리케이션을 위해 설계된 고성능 0.5µH, 1:1 단일 포트 SMD 펄스 변압기입니다. 신뢰할 수 있는 신호 무결성을 보장하고, IEEE802.3u 표준을 충족하며, 1.5kV 정격의 강력한 절연을 제공합니다. RoHS 규정을 준수하며 상업 및 산업용 네트워크 장치를 위해 설계된 BT16B03은 스위치, 라우터, PoE 장치 및 기타 이더넷 인터페이스 모듈에 이상적입니다.
1. 높은 절연 전압: 1.5kV Vrms 절연은 PoE 및 산업용 이더넷 애플리케이션에서 안전한 작동을 보장합니다.
2. 소형 SMD 패키지: 공간 절약형 설계는 고밀도 PCB 레이아웃 및 SMT 조립을 지원합니다.
3. 최적화된 전기적 성능:
4. 산업 표준 준수: IEEE802.3u 요구 사항 및 IR 255℃ 피크 리플로우 허용 오차를 충족합니다.
5. 넓은 작동 온도: 0℃ ~ +70℃, 보관 범위 -25℃ ~ +125℃.
6. RoHS 규정 준수: 친환경적이고 무연 설계.
| 매개변수 | 값 |
|---|---|
| 권선비 (Tx:Rx) | 1:1 |
| 삽입 손실 (0.3–100 MHz) | -1.15 dB Max |
| 반사 손실 (30 MHz / 60 MHz / 80 MHz) | -18 / -14 / -12 dB Min |
| 누화 (0.3–60 MHz / 60–100 MHz) | -45 / -35 dB Min |
| DMRR (0.5–100 MHz) | -30 dB Min |
| 1차 인덕턴스 (LK Max) | 0.5 µH |
| 누설 (LK) | 1.2 Ω Max |
| 권선간 커패시턴스 (CWW) | 28 pF Max |
| 절연 전압 (Hi-Pot) | 1.5 kV Vrms |
| 작동 온도 | 0℃~+70℃ |
| 보관 온도 | -25℃~+125℃ |
BT16B03 PCB 풋프린트
BT16B03은 현대 이더넷 네트워크를 위해 소형 SMD 설계, 높은 절연 및 우수한 신호 성능의 균형을 맞춥니다. 강력한 전기적 사양과 검증된 규정 준수를 통해 PCB 설계 위험을 줄이고 제품 개발 주기를 가속화합니다.
샘플 요청 및 기술 지원 가능합니다.
A1: BT16B03은 100Base-T 애플리케이션을 지원하며, 100 Mbps LAN 연결에 이상적입니다.
A2: 예, 1.5kV 절연으로 표준 PoE 전압을 처리할 수 있으며 장치 안전을 보장합니다.
A3: 예, 일반적인 표면 실장 조립을 위해 IR 255℃ 피크 요구 사항을 충족합니다.
A4: 예, 설계 검증을 간소화하기 위해 샘플 요청 및 권장 PCB 풋프린트/레이아웃 다이어그램을 사용할 수 있습니다.
