제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: QT48A03
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$0.5
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
부품번호: |
QT48A03 |
제품 유형: |
LAN 변압기/이더넷 자기학 |
속도 지원: |
10/100/1000Base-T(기가비트 이더넷) |
포트 구성: |
이중 포트 |
장착 유형: |
SMT(표면 실장 기술) |
핀 수: |
48핀 |
1차 인덕턴스(OCL): |
최소 350μH(8mA DC 바이어스 사용) |
절연 전압(Hi-Pot): |
1500 VRMS |
산업 표준: |
IEEE 802.3ab |
작동 온도: |
0 ℃ ~ +70 ℃ |
크기(L x W x H): |
27.70x15.36x7.30mm |
핀 피치:: |
1.02mm |
부품번호: |
QT48A03 |
제품 유형: |
LAN 변압기/이더넷 자기학 |
속도 지원: |
10/100/1000Base-T(기가비트 이더넷) |
포트 구성: |
이중 포트 |
장착 유형: |
SMT(표면 실장 기술) |
핀 수: |
48핀 |
1차 인덕턴스(OCL): |
최소 350μH(8mA DC 바이어스 사용) |
절연 전압(Hi-Pot): |
1500 VRMS |
산업 표준: |
IEEE 802.3ab |
작동 온도: |
0 ℃ ~ +70 ℃ |
크기(L x W x H): |
27.70x15.36x7.30mm |
핀 피치:: |
1.02mm |

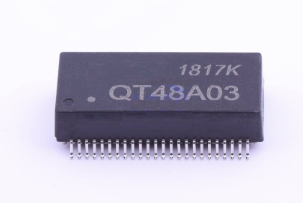

의QT48A03 1000Base-T 듀얼 포트 트랜스포머 모듈고성능의기가비트 이더넷 트랜스포머 모듈이중 포트 10/100/1000Base-T 네트워크 애플리케이션을 위해 설계되었습니다.IEEE 802.3ab이 콤팩트 SMT LAN 트랜스포머는 현대 이더넷 인터페이스에 뛰어난 신호 무결성, 전기 격리 및 EMI 억제를 제공합니다.
디자인48 SMT 핀이 QT48A03는 하나의 모듈로 두 개의 완전한 기가비트 이더넷 트랜스포머 채널을 통합하여 PCB 공간을 줄이고 레이아웃을 단순화합니다.그리고 생산 효율을 향상.
그리고최소 350μH의 8mA DC 편향 아래의 1차 인덕턴스,1500Vrms 격리 전압, 및 준수RoHS그리고IR 255°C 재공류 용접 요구 사항, QT48A03은 기업 스위치, 산업 이더넷 장치, 광대역 게이트웨이 및 통신 시스템을 포함한 고밀도 네트워크 장비에 이상적인 솔루션입니다.
| 매개 변수 | 성능 |
| 회전 비율 | Tx 1:1 / Rx 1:1 (±3%) |
| 삽입 손실 | -1.0 dB 최대 (0.5~100MHz) |
| 수익 손실 | -16 dB 분 (0.5~30MHz) -14 dB Min (30.1~60MHz) -12 dB Min (60.1~80MHz) |
| 크로스 스톡 | -35 dB 분 (0.5~40MHz) -30 dB Min (40.1~100MHz) |
| CMRR | -30 dB 분 (0.5~100 MHz) |
| 누출 인덕턴스 | 0.5μH 최대 |
| DCR | 1.4Ω 최대 |
| 융합 용량 | 최대 40pF |
| 격리 전압 | 1500Vrms |
| 매개 변수 | 사양 |
|---|---|
| 부문 번호 | QT48A03 |
| 제품 종류 | 1000Base-T 듀얼 포트 트랜스포머 모듈 |
| 트랜스포머 타입 | 기가비트 LAN 트랜스포머 |
| 이더넷 표준 | IEEE 802.3ab |
| 네트워크 속도 | 10/100/1000Base-T |
| 포트 구성 | 듀얼 포트 |
| 장착형 | 표면 장착 (SMT) |
| 패키지 | 48 핀 |
| 1차 인덕턴스 | 350μH 미니 @ 8mA DC bias |
| 회전 비율 | Tx 1:1 / Rx 1:1 |
| 하이 팟 격리 | 1500Vrms |
| 작동 온도 | 0°C ~ +70°C |
| 저장 온도 | -25°C ~ +125°C |
| 리플로우 등급 | IR 255°C 최고 |
| 환경 준수 | RoHS |
| 항목 | 차원 |
| 패키지의 길이가 | 27.70 ±0.5mm |
| 패키지 너비 | 15.36 ±0.5mm |
| 몸 너비 | 12.20mm |
| 패키지 높이 | 7.30 ±0.5mm |
| 핀 수 | 48 핀 |
| 핑 피치 | 10.02mm |
| SMT 패드 간격 | 160.95mm / 2.34mm |
| 차원 허용 | ±0.25mm 다른 표시가 없는 한 |
듀얼 포트 디자인과 우수한 노이즈 격리 덕분에 QT48A03 이더넷 마그네틱스 모듈은 광범위한 통신 및 네트워크 하드웨어에 대한 선택의 구성 요소입니다.
* 고성능 디지털 스위치 및 기업 라우터
* 에스더넷 (PoE) 전원 장치 (PD)
* 광적 송신기 및 미디어 변환기
* 광대역 접속 장비 (ISDN, ADSL, VDSL)
* 인터랙티브 셋톱박스 (STB) 및 HD 인터랙티브 플레이어
* 통합 서비스 디지털 네트워크 (ISDN) 장비
A: 듀얼 포트 이더넷 트랜스포머 모듈은 두 개의 이더넷 포트를 위한 자기 트랜스포머를 하나의 SMT 패키지로 통합하여 전기 격리, 임피던스 매칭,이더넷 인터페이스의 EMI 억제.
A: 예. 모듈은 표면 장착 기술 (SMT) 를 위해 설계되었으며 255 °C의 최고 요구 사항과 함께 IR 재흐름 용접 온도에 견딜 수 있도록 설계되었습니다.
A: 단일 포트 트랜스포머와 비교했을 때, 듀얼 포트 모듈은 다음과 같은 기능을 제공합니다.
A: 예, QT48A03은 PoE 전력 장치 (PD) 및 관련 네트워크 장비에 매우 적합하며 필요한 신호 격리 및 1500Vrms 하이 팟 보호를 제공합니다.
A: 부품은 48pin 레이아웃과 1.02mm의 핀 피치가 필요합니다. 전체 차이는 27.70 x 15.36 x 7.30 mm입니다.정확한 패드 레이아웃 스키마를 위해 다운로드 가능한 PDF 데이터 시트를 참조하십시오..
A: 모듈은 1500Vrms 격리를 제공하여 시스템 신뢰성을 향상시키는 동시에 이더넷 PHY 회로를 보호합니다.
A: 네. QT48A03는 RoHS 환경 규정을 완전히 준수합니다.
A: 예. LINK-PP는 제품 평가 및 대량 생산을 위해 엔지니어링 샘플, 데이터 시트, 기술 지원 및 OEM / ODM 사용자 정의 서비스를 제공합니다.
