제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: HST-24002SAR HST-24001SAR
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
Specifications: |

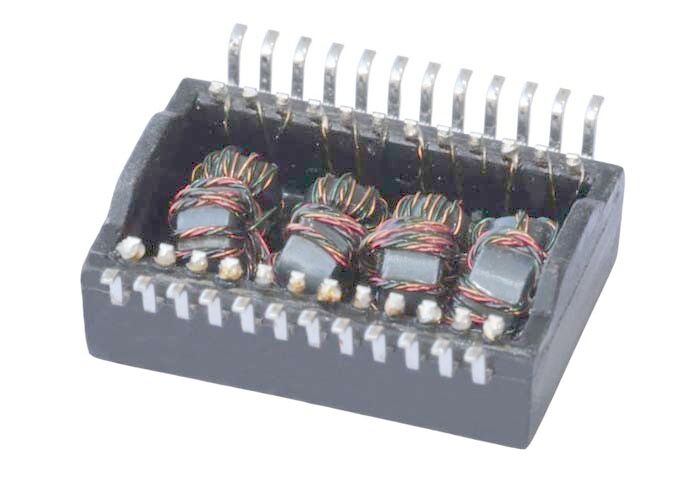

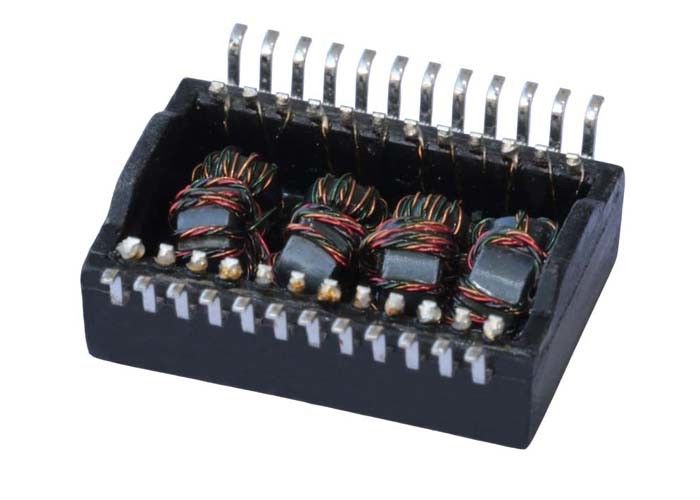

HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
• IEEE 802.3 표준을 준수하는 1000Base-T.
• 1차 인덕턴스(Lp) 350uH min.@ 100KHz,0.1Vrms,8mA.
• LL: 0.35uH Max @100KHz, 0.1V
• Cww: 35pF Max@100KHz, 0.1V
• 1차 DCR: 0.9ΩMax; 2차 DCR: 1.2ΩMax.
• 최대 260℃ 온도에서 리플로우 솔더링을 위해 설계되었습니다.
• 보관 온도 -25℃ ~ +125℃.
• RoHS 규정 준수.
• 장거리 기가비트 이더넷 100/1000Base-T 전이중 통신 애플리케이션용으로 설계되었습니다.
• Category 5 UTP 케이블 4쌍 지원.
• 절연 및 낮은 공통 모드 방출을 위한 케이블 인터페이스.
| 매개변수 | 사양 |
|---|---|
| 턴 비율 (±2%) | 1CT : 1CT |
| 삽입 손실 | 1–100 MHz: 1.0 dB Max |
| 반사 손실 |
1–30 MHz: -18 dB Min 40 MHz: -14.4 dB Min 50 MHz: -13.1 dB Min 60–80 MHz: -12 dB Min 100 MHz: -10 dB Min |
| 크로스토크 (NEXT) |
30 MHz: -45 dB Min 60 MHz: -35 dB Min 100 MHz: -30 dB Min |
| DCMR |
30 MHz: -43 dB Min 60 MHz: -37 dB Min 100 MHz: -33 dB Min |
| Hi-Pot (절연 전압) | 1500 Vrms Min |
