제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: HN4264VG
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
PN.1: |
HN4263VG |
회전 비율: |
1 : 1 |
장착 유형: |
tht |
지원하다: |
PDF/3D/ISG/STP/단계/데이터 시트 |
유형: |
SMT 랜 트랜스포머 |
데이터 속도: |
10/100 베이스-티 |
PN.1: |
HN4263VG |
회전 비율: |
1 : 1 |
장착 유형: |
tht |
지원하다: |
PDF/3D/ISG/STP/단계/데이터 시트 |
유형: |
SMT 랜 트랜스포머 |
데이터 속도: |
10/100 베이스-티 |

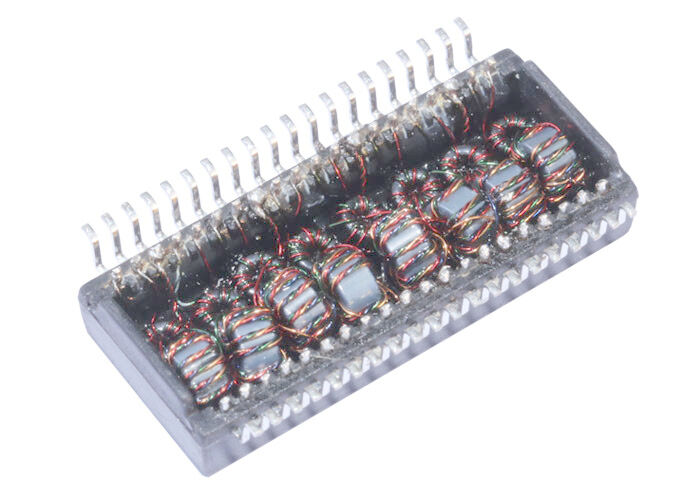

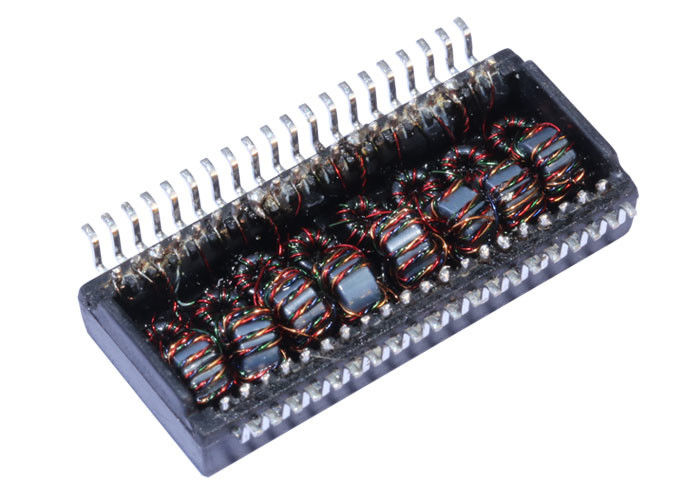

| HN4263VG HN4264VG 10/100 LAN 변압기 모듈 | |
| 부품 번호 | HN4263VG HN4264VG |
| 속도 | 10/100BASE-T |
| 포트 수 | QUAD |
| 응용 분야 - LAN | ETHERNET (NON PoE) |
| 패키지 | SMT |
| 온도 | 0 TO +70 |
| AutomDX | 예 |
| 코멘트 | NL 버전과 동일 |
| 구성 RX | T, C, S |
| 구성 TX | T, C, S |
| 구조 | OPEN FRAME |
| 포트당 코어 | 4/8/12 |
| 패키지 높이(인치) | 0.235 |
| 패키지 높이(mm) | 5.969 |
| 패키지 길이(인치) | 1.125 |
| 패키지 길이(mm) | 28.575 |
| 패키지 너비(인치) | 0.63 |
| 패키지 너비(mm) | 16.002 |
| 턴 비율 RX | 1CT:1CT |
| 턴 비율 TX | 1CT:1CT |
10/100Base-T SMT LAN 변압기는 이더넷 기반 시스템에서 널리 사용되어신호 절연, EMI 억제 및 임피던스 매칭을 제공합니다.PHY와 RJ45 커넥터 사이에서. 컴팩트한SMT(표면 실장 기술) 설계는 고밀도 PCB 조립 및 네트워킹 장비의 안정적인 성능을 가능하게 합니다.
일반적인 응용 분야는 다음과 같습니다.
1. 10/100Base-T SMT LAN 변압기의 기능은 무엇입니까?
이더넷 PHY와 케이블 간의갈바닉 절연을 제공하고, EMI를 억제하며, 임피던스를 일치시키고, IEEE 802.3 이더넷 표준을 준수하도록 합니다.
2. 스루홀 타입 대신 SMT LAN 변압기를 사용하는 이유는 무엇입니까?
컴팩트한 설계를 위한 낮은 프로파일
3. 10/100Base-T LAN 변압기를 기가비트 이더넷에 사용할 수 있습니까?
아니요. 10/100Base-T 변압기는패스트 이더넷(10/100 Mbps)에 최적화되어 있습니다. 기가비트 이더넷(1000Base-T)
의 경우 더 넓은 대역폭과 추가 권선이 있는 변압기가 필요합니다.
4. SMT LAN 변압기는 PoE(Power over Ethernet)를 지원합니까?
예, 많은 SMT LAN 변압기는PoE(IEEE 802.3af/at)기능으로 설계되어 데이터와 전력 을 동일한 이더넷 케이블
을 통해 안전하게 전송할 수 있습니다.
RoHS, IEEE 802.3 준수
6. 10/100Base-T SMT LAN 변압기는 레거시 이더넷과 역호환됩니까?
예. 10 Mbps와100 Mbps 이더넷
을 모두 지원하여 이전 장치와의 호환성을 보장합니다.
