제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: HN4464SG
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.08-$1.2 Negotiable
포장 세부 사항: T&R
배달 시간: 1-2 주
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
p/n.1: |
HN4464SG |
P/N.2: |
HN4464S2G |
회전 비율: |
1 : 1 |
장착 유형: |
THT |
지원하다: |
PDF/3D/ISG/Stp/Step/Datasheet |
유형: |
쿼드 10/100Base-TX 변압기 |
p/n.1: |
HN4464SG |
P/N.2: |
HN4464S2G |
회전 비율: |
1 : 1 |
장착 유형: |
THT |
지원하다: |
PDF/3D/ISG/Stp/Step/Datasheet |
유형: |
쿼드 10/100Base-TX 변압기 |

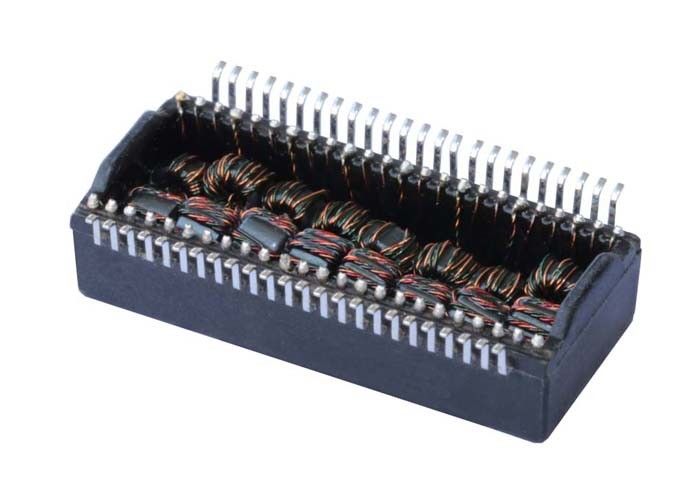

| HN4464SG HN4464S2G 쿼드 포트 10/100 Base-TX 변압기 | |
| 부품 번호 | HN4464SG / HN4464S2G |
| 속도 | 10/100 BASE-T |
| 포트 수 | QUAD |
| 응용 분야 - LAN | ETHERNET (NON PoE) |
| 패키지 | DIP |
| 온도 | 0 TO +70 |
| AutomDX | 예 |
| 패키지 높이 (mm) | 6.32 |
| 패키지 길이 (mm) | 27.94 |
| 패키지 너비 (mm) | 12.37 |
|
사양 |
값 |
테스트 조건 |
|---|---|---|
|
개방 회로 인덕턴스 (OCL) |
350µH 최소 |
100KHz, 0.1V, 8mA DC 바이어스 |
|
권선비 |
1CT:1CT ±2% |
50KHz, 0.5V |
|
삽입 손실 |
-1.1dB 최대 |
0.1 ~ 100MHz |
|
반사 손실 |
-18dB 최소 (0.5-30MHz) |
|
|
|
-15dB 최소 (40MHz) |
|
|
|
-13dB 최소 (50MHz) |
|
|
|
-11dB 최소 (60-80MHz) |
|
|
크로스 토크 |
-38dB 최소 |
0.1-100MHz |
|
공통 모드 제거율 (CMRR) |
-40dB 최소 |
0.1-100MHz |
|
CWW (권선 커패시턴스) |
50pF (Typ) |
|
|
1차 저항 (Pri. 저항) |
0.9Ω 최대 |
|
|
Hi-Pot (절연 전압) |
1500Vrms (Pri/Sec) |
