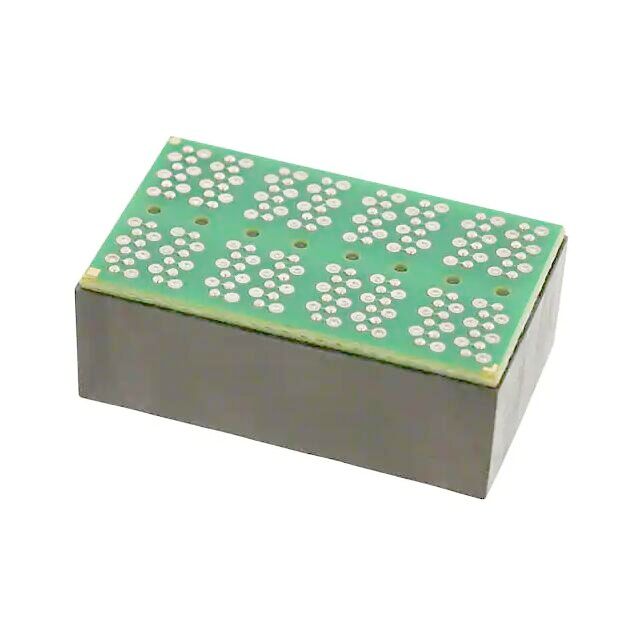

H6400NL H6400NLT 쿼드 공항 1000BASE-T 분리된 자기성 변압기

제품 상세정보

원래 장소: 광동, 중국

브랜드 이름: LINK-PP

인증: UL,RoHS,Reach,ISO

모델 번호: H6400NL

지불과 운송 용어

최소 주문 수량: 400/2000/10K/25K

가격: $0.06-$3.2

포장 세부 사항: T&R

배달 시간: 오늘 재고선에서

지불 조건: TT,NET30/60/90 일

공급 능력: 3KK/Month

최상의 가격을 얻으세요
강조하다:

H6400NL 자기 트랜스포머

,

1000BASE-T 쿼드 포트 트랜스포머

,

H6400NLT 이더넷 트랜스포머

P/n:
H6400NL / H6400NLT
시리즈:
1000Base-T 이더넷 트랜스포머
장착:
BGA 범프 그리드 어레이
POE:
PoE+(4자)
항구의 수:
쿼드 포트 변압기
분리 전압:
1500VAC
IEEE 표준:
IEEE 802.3 준수
무료샘플:
사용 가능
작동 온도:
0 내지 70' C
저장 온도:
-20 ~ +125 ° C
로에스 순응성:
YES-RoHS-6
인화성 등급:
UL 94V-0
P/n:
H6400NL / H6400NLT
시리즈:
1000Base-T 이더넷 트랜스포머
장착:
BGA 범프 그리드 어레이
POE:
PoE+(4자)
항구의 수:
쿼드 포트 변압기
분리 전압:
1500VAC
IEEE 표준:
IEEE 802.3 준수
무료샘플:
사용 가능
작동 온도:
0 내지 70' C
저장 온도:
-20 ~ +125 ° C
로에스 순응성:
YES-RoHS-6
인화성 등급:
UL 94V-0
H6400NL H6400NLT 쿼드 공항 1000BASE-T 분리된 자기성 변압기

H6400NL/H6400NLT 쿼드 포트 1000BASE-T 이더넷 트랜스포머

제품 개요:

H6400NL 및 H6400NLT는 우수한 신호 무결성 및 신뢰할 수있는 전력 공급을 요구하는 고급 네트워크 애플리케이션을 위해 설계된 고성능 쿼드 포트 1000BASE-T 이더넷 트랜스포머입니다.이 LAN 트랜스포머는 BGA (Bump Grid Array) 패키지에 열린 프레임 구조를 갖추고 있습니다., 1000BASE-T 데이터 전송에 최적화되어 있습니다. 기가비트 이더넷 애플리케이션에 대한 IEEE 802.3 표준을 완전히 준수하도록 설계되었습니다.H6400NL/H6400NLT 시리즈는 주의 깊게 제어된 삽입 손실과 함께 예외적인 전자기 성능을 제공합니다.이 트랜스포머는 우수한 공통 모드 거부를 제공하고 전기적으로 시끄러운 환경에서도 신호 품질을 유지합니다.데이터센터에 적합하게, 네트워크 장비 및 산업용 이더넷 애플리케이션.



세부 사양:



부문 번호 H6400NL/H6400NLT
애플리케이션-LAN 이더넷 트랜스포머
항구 수 쿼드
PoE PoE+ (4pr)
데이터 비율 1000BASE-T
패키지 BGA BUMP GRID ARRAY
패키지 높이 11.18mm
길이 28.45mm
패키지 너비 17.27mm
PoE 등급 4PAIR PoE 70W MAX
회전 비율 1:01
작동 온도 0 ~ 70°C



주요 특징 및 이점:

  • 쿼드 포트 구성:단일 컴팩트 패키지에 독립적인 4개의 1000BASE-T 이더넷 채널을 지원합니다.
  • 이더넷 (PoE) 전원 지원:4PAIR PoE 70W 최대 등급 600mA @ 57V 연속 전류 능력.
  • 고도의 격리:1500 VRMS 최소 입력과 출력 사이에 보안과 신호 무결성을 강화하기 위해.
  • BGA Bump Grid 배열 패키지:28.45mm x 17.27mm x 11.18mm의 크기로 공간 효율적인 디자인
  • RoHS-6 준수:환경 친화적 설계 최신 규제 요구 사항을 충족
  • 오픈 프레임 건설:열 성능과 신뢰성을 위해 최적화
  • 상업용 온도 범위:0°C에서 70°C까지 작동합니다. 다재다능한 배치 옵션을 위해.
  • 높은 OCL (오픈 서킷 인덕턴스):최고 신호 품질을 위해 350μH 최소 (매체측) 및 120μH 최소 (선측)
  • 낮은 DC 저항:최대 65 오프 (1/2 와일링) ±0.065 오프 최대 불균형으로 효율적인 전력 처리
  • 최적화된 수익 손실:-16dB 최소 (1-40MHz) 및 -10+20*LOG (f/80MHz) dB 최소 (40-100MHz)

H6400NL/H6400NLT 데이터 시트

기계:

H6400NL H6400NLT 쿼드 공항 1000BASE-T 분리된 자기성 변압기 0

스케마:

H6400NL H6400NLT 쿼드 공항 1000BASE-T 분리된 자기성 변압기 1
