제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: ISO 9001,ISO 14001,UL,SGS,REACH168
모델 번호: LPJG0926HENL
문서: LPJG0926HENL.pdf
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: $0.09-$1.85
포장 세부 사항: 50 pcs/1tray, 20 tray/1 통, 32*30*31cm, 8KGS (1000pcs)/1 통
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 4200K-PCS/Month
항목: |

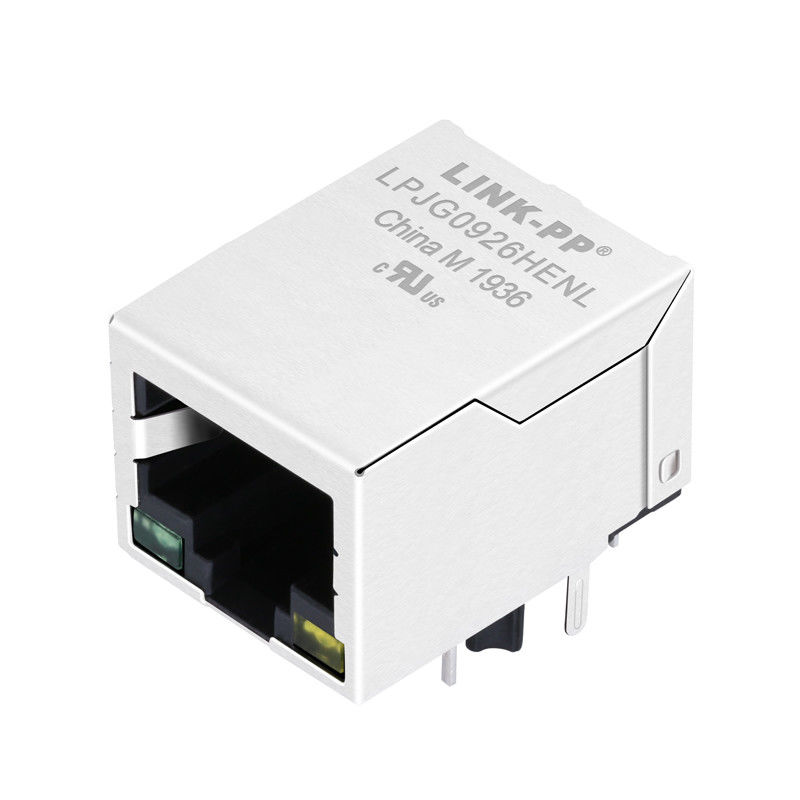

LPJG0926HENL RJ45 필터 커넥터 |
이더넷 속도: |
1x10/100/1000Mbps |
항구의 수: |
1 포트 RJ45 커넥터 |
LED 표시기: |
왼쪽 녹색, 오른쪽 노란색 |
사양: |
IEEE802.3at |
AutomDX: |
그래요 |
항목: |
LPJG0926HENL RJ45 필터 커넥터 |
이더넷 속도: |
1x10/100/1000Mbps |
항구의 수: |
1 포트 RJ45 커넥터 |
LED 표시기: |
왼쪽 녹색, 오른쪽 노란색 |
사양: |
IEEE802.3at |
AutomDX: |
그래요 |
1000Mbps RJ45 커넥터 (트랜스포머 포함)개요:
|
1000 Base-T 통합 마그네틱이 있는 단일 포트 RJ45 커넥터 |
|
|
부품 번호 |
LPJG0926HENL |
|
응용 분야 |
PoE+ |
| 커넥터 유형 | RJ45 필터 커넥터 |
|
LED 옵션 |
녹색/노란색 |
|
래치 |
탭 다운 |
|
포트 수 |
1X1 |
|
변압기 |
통합 마그네틱 |
|
PCB 장착 각도 |
측면 입력 |
|
커넥터 높이(mm) |
13.30 |
|
커넥터 길이(mm) |
21.25 |
|
커넥터 너비(mm) |
15.93 |
|
UL 인증 |
파일 번호 E484635 |
|
RoHS 준수 |
예-RoHS-5 납땜 예외 |
| 하우징 재질 | 열가소성 수지 |
| 열가소성 수지 | UL94V-0 |
|
쉴드 EMI 탭 |
없음 |
|
속도 |
1000 BASE-T |
|
온도 |
0 TO 70℃ |
|
턴 비율 |
1CT:1CT |
|
인덕턴스 OCL |
350uH MIN @100KHZ/O.1v, 8mA DC 바이어스 |
| Hipot 테스트 | 1500Vrms MIN |
| 응용 분야 | SOHO, LOM, 허브, 스위치 |
LINK-PP는 마그네틱 네트워크 부품의 전문 설계 및 제조업체입니다. 강력한 맞춤화 기능을 갖추고 있으며 OEM, ODM 및 CEM의 글로벌 공급업체입니다.
1. 트위스트:최적의 신호 무결성 및 데이터 전송 성능을 보장하기 위해 내부 부품을 정밀하게 트위스트합니다.
2. 납땜:안전하고 안정적인 연결을 위해 고급 납땜 기술을 활용합니다.
3. 플라스틱 케이스 조립:내구성과 안전 표준 준수를 보장하기 위해 고품질 열가소성 재료를 사용하여 플라스틱 하우징을 조립합니다.
4. 조립(LED):시각적 표시를 제공하고 사용자 경험을 향상시키기 위해 LED 부품을 RJ45 커넥터에 통합합니다.
5. LED 핀 전단:정밀도를 유지하기 위해 LED 핀을 필요한 사양으로 다듬고 전단합니다.
6. Hipot 테스트:절연 및 전기적 안전을 확인하기 위해 고전압(Hipot) 테스트를 수행합니다.
7. 레이저 프린터:제품 정보 및 추적성을 제공하기 위해 레이저 인쇄 기술을 사용하여 라벨을 인쇄합니다.
8. 금속 쉘 조립:금속 케이스는 전자기 호환성 및 차폐가 산업 사양을 충족하도록 정밀하게 조립됩니다.
9. 최종 검사:제품 품질 및 설계 및 성능 표준 준수를 평가하기 위해 포괄적인 최종 검사를 수행합니다.
10. 핀 트리밍:완벽한 호환성을 위해 커넥터 핀을 정확한 사양으로 트리밍합니다.
11. 통합 테스트:단일 포트 RJ45 커넥터의 전반적인 기능 및 성능을 평가하기 위해 포장 전에 통합 테스트를 수행합니다.
