제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: POE36PR-12ED
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.82
포장 세부 사항: 테이프와 릴
배달 시간: 오늘 재고선에서
지불 조건: TT,NET30/60/90 일
공급 능력: 5kk/월
명세서: |
POE36PR-12ED |
힘: |
36W |
0A에서의 인덕턴스: |
41 |
용인: |
10% |
이스아트: |
4.2A |
누설 인덕턴스 최대: |
0.28μH |
절연 전압: |
12V, 1.5A |
2차 생산량: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone 포맷 / S-매개 변수 |
수명: |
20년 이상 |
명세서: |
POE36PR-12ED |
힘: |
36W |
0A에서의 인덕턴스: |
41 |
용인: |
10% |
이스아트: |
4.2A |
누설 인덕턴스 최대: |
0.28μH |
절연 전압: |
12V, 1.5A |
2차 생산량: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone 포맷 / S-매개 변수 |
수명: |
20년 이상 |

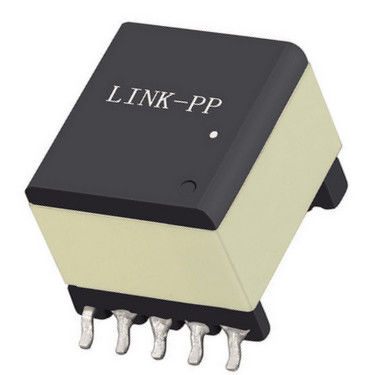

POE36PR-12ED는 PoE 애플리케이션을 위한 36W 플라이백 및 포워드 트랜스포머로, 41μH 인덕턴스, 1500 Vrms 격리, RoHS- 컴플라이언스 단종이 있다.
의POE36PR-12ED이PoE용 36W 플라이백 트랜스포머컴팩트하고 까다로운 네트워크 전력 시스템에서 신뢰할 수 있는 전력 변환을 위해 설계되었습니다. 페리트 코어와 RoHS- 컴플라이언스 끝으로 제작되었습니다.이 트랜스포머는 효율이 높은 DC-DC 전력 설계를 지원합니다., 열 안정성, 전기 성능이 중요합니다.
엔지니어들이PoE 플라이백 트랜스포머,PoE용 전진 변압기, 또는36W 격리 트랜스포머POE36PR-12ED는 이더넷 장치, 산업 시스템 및 통신 장비에서 전력 공급에 적합합니다.
| 매개 변수 | 사양 |
|---|---|
| 힘 | 36W |
| 인덕턴스 0A | 41μH ±10% |
| 인덕턴스 테스트 조건 | 200 kHz, 0.1 Vrms, 0 Adc |
| 포화 전류 (Isat) | 4.2A |
| DCR 기본 | 62.0 mΩ 최대 |
| DCR 2등급 1 | 23.0 mΩ 최대 |
| DCR 2등급 | 23.0 mΩ 최대 |
| DCR 보조기 | 85.0 mΩ 최대 |
| 누출 인덕턴스 | 0.28μH 최대 |
| 누출 테스트 조건 | 다른 모든 핀이 단축된 상태에서 핀 1과 3 사이에 측정 |
| 회전 비율 | 프리: 세크1: 세크2: Aux = 1: 0.375: 0.375: 0.375 |
| 격리 전압 | 1500Vrms |
| 2차 출력 | 12V, 1초당 1.5A |
| 보조 출력 | 10V, 50mA |
POE36PR-12ED는 생산 환경에서 장기적인 신뢰성을 위해 설계되었으며 고온 조립 프로세스를 지원합니다.
| 환경 매개 변수 | 사양 |
|---|---|
| 준수 | RoHS 준수, 하로겐 무료 |
| 환경 온도 범위 | -40°C ~ +125°C |
| 저장 온도, 부품 | -40°C ~ +165°C |
| 저장 온도, 테이프 및 스필 | -40°C ~ +80°C |
| 최대 부분 온도 | +165°C |
| 수분 민감도 수준 | MSL 1 |
| 용접 열 저항 | 최대 3번의 40초 재공류 +260°C |
트랜스포머는페리트 코어, 전력 변환 응용 프로그램에 효율적인 자기 성능을 지원하는 데 도움이됩니다.
- 네
의POE36PR-12ED 트랜스포머다양한 단독 전력 설계에 적합하며, 다음을 포함한다.
POE36PR-12ED는PoE 플라이백 및 전원 공급 장치 설계고립 변환, 이중 부차 출력, 그리고 신뢰할 수 있는 열 성능을 필요로 하는
그래요.PoE를 위한 플라이백과 앞으로의 트랜스포머, 플라이백 변환기 응용 프로그램에 적합합니다.
트랜스포머는1500 Vrms 격리초등학교와 초등학교에서 초등학교로
각 2차 교육은12V 1.5A, 그리고 보조 롤링은10V 50mA.
그래, 그래RoHS 준수그리고알로겐이 없는.
주변 온도 범위는-40°C ~ +125°C.
