제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO

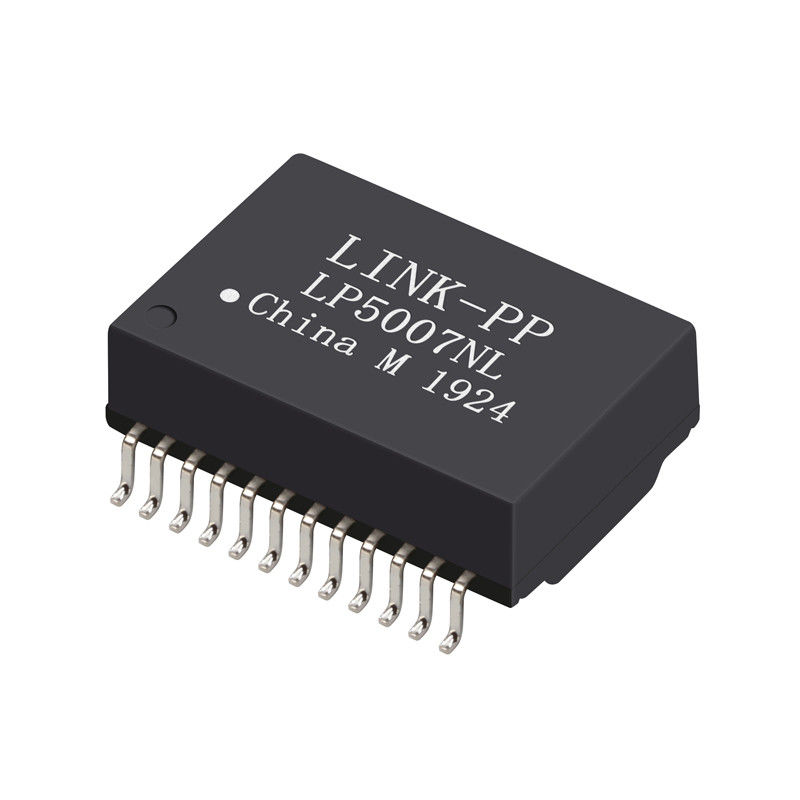

모델 번호: LP5007NL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: 티앤알
배달 시간: 재고
지불 조건: TT,NET30/60/90일
공급 능력: 3KK/월
부품 번호: |
G24101MK |
변압기 유형: |
격리 및 데이터 인터페이스 |
회전율 - 1차:2차: |
1:1 송신기, 1:1 수신기 |
장착 유형: |
표면 실장 |
크기/치수: |
가로 17.70mm x 세로 15.80mm |
높이 - 앉은 자세(최대): |
6.60mm |
부품 번호: |
G24101MK |
변압기 유형: |
격리 및 데이터 인터페이스 |
회전율 - 1차:2차: |
1:1 송신기, 1:1 수신기 |
장착 유형: |
표면 실장 |
크기/치수: |
가로 17.70mm x 세로 15.80mm |
높이 - 앉은 자세(최대): |
6.60mm |
1. Long Hual 기가비트 이더넷 100/1000 BASE-Tx 전이중 응용 프로그램을 위한 설계.
2. 저프로파일 표면 실장 패키징 설계된 리플로우 공정(250°C 피크).
3. 1000Base-T에 대한 IEEE 802ab 초안 표준 준수.
4. 카테고리 5 UTP 케이블 4쌍을 지원합니다.
5. RoHS 부품의 경우 접미사 G를 추가합니다.
6. 디자인 부품 번호: 【G24102MK】
7. 양산품번 【LP5004NL】
G24101MK 10/100/1000 Base-T 단일 포트 SMD 24PIN Lan 자기 변압기
1. Ratio50KHz, 0.5V 회전
칩 측: 라인 측=1CT: 1CT+_2%
2. 인덕턴스(Ls) 100KHz, 0.1V, 12mA DC 바이어스:
칩 측: 최소 350uH
3. 삽입 손실1-100MHz: 최대 -1.4dB
4. 반사 손실1-30MHz: 최소 -16dB
40MHz: 최소 -14.4dB
50MHz: 최소 -13.1dB
60-80MHz: 최소 -12dB
100MHz: -10dB 최소
5. 공통 모드 거부에 대한 차동:
30MHz: -45dB 최소
60MHz: 최소 -40dB
100MHz: 최소 -35dB
6. 누화30MHz: 최소 -40dB
60MHz: 최소 -35dB
100MHz: 최소 -30dB
7. 하이팟: 1500Vrms, 0.5mA, 1초
칩 측에서 라인 측으로
ADSL 모뎀, LAN-on-Motherboard와 같은 애플리케이션을 지원하도록 설계되었습니다.NHUB, PC 카드, 스위치, 라우터, PC 메인보드, SDH, PDH, IP Phone, xDSL 모뎀,콜 센터 솔루션, 복잡한 셋톱 박스, VOIP 게이트웨이 설정, 국경 게이트웨이 프로토콜, 빠른 이더넷 스위치 ...
18년의 생산 경험,
2600명의 직원,
100% 테스트
유연한 배송 시간
Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF를 위한 디자인.......
붙박이 유연한 PCB 어셈블리;리지드-플렉서블 PCB 어셈블리;마이크로일렉트로닉, 플립칩;마이크로일렉트로닉, 칩 온 보드;광전자 어셈블리;RF/무선 조립;스루홀 어셈블리;표면 실장 어셈블리;시스템 어셈블리;인쇄 회로 기판 어셈블리
| G24104MK | G24102MK | G24106MK | TG42-1205NSRL |
| TD12-0756F | TD38-1505ALF | TG49-1205NM5RL | TG70-1205NSRL |
| TD12-0756G | TD70-1205ALF | TG83-1205NM5RL | TG71-1205NSRL |
| TD12-1506F | TD71-1205ALF | TGSP-S125NM5RL | TG08-1205N1LF |
| TD12-1506G | TD72-1205ALF | TG36-1505NZRL | TG24-1205N1LF |
| TD12-2506F | TG02-1205NSRL | TG43-1505NZRL | TG26-1205N1LF |
| TD12-2506G | TG04-1205NSRL | TG48-1505NZRL | TG27-1205N1LF |
| TG110-RP01NZRL | TG08-1205NSRL | TG75-1505NZRL | TG38-1205N1LF |
| TG110-RP03NZRL | TG10-1205NSRL | TG85-1505NZRL | TG42-1205N1LF |
| TG110-RPE9NZRL | TG15-1205NSRL | TG85-S002NZRL | TG48-1205N1LF |
| TG110-RP05NYRL | TG23-1505NSRL | TG93-1505NZRL | TG63-1205N1LF |
| TG110-RP10NYRL | TG37-1205NSRL | TG96-1505NZRL | TG64-1205N1LF |
| TG110-RPE10NYRL | TG38-1205NSRL | TG97-1505NZRL | TG73-1205N1LF |
| TG08-1505N5LF | TG23-1505NZRL | TG98-1505NZRL | TG74-1205N1LF |
| TG23-1505N5LF | TG24-1505NZRL | TGSP-S225NZRL | TG80-1205N1LF |
| TG24-1505N5LF | TG26-1505NZRL | TGSP-S281NZRL | TG27-1505N5LF |
| TG26-1505N5LF | TG27-S004NZRL | TG08-1505NZRL | TG38-1505N5LF |
