제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: 615016240521
지불과 운송 용어
최소 주문 수량: 60pcs
가격: $1.6
포장 세부 사항: 트레이당 60개, 외부 상자당 720개
배달 시간: 3 일 이내에 재고선
지불 조건: TT,NET30/60/90 일
공급 능력: 3000K/월
발주 번호: |
615016240521 |
대안: |
LPJE17208CNL |
제품 시리즈: |
Cat 3 모듈러 잭 |
포트 구성: |
2x1 포트 |
문의 구성: |
8p8c |
정위: |
수평의 |
탭 스타일: |
탭 위로 & 아래로 |
차폐: |
차폐 |
정격전류: |
1.5 A |
작동 전압: |
120 Ｖ AC |
작동 온도: |
-40 +85 'Ｃ에 대한 'Ｃ |
파동 최고 온도: |
250°C ~ 260°C, 최대 10초 |
발주 번호: |
615016240521 |
대안: |
LPJE17208CNL |
제품 시리즈: |
Cat 3 모듈러 잭 |
포트 구성: |
2x1 포트 |
문의 구성: |
8p8c |
정위: |
수평의 |
탭 스타일: |
탭 위로 & 아래로 |
차폐: |
차폐 |
정격전류: |
1.5 A |
작동 전압: |
120 Ｖ AC |
작동 온도: |
-40 +85 'Ｃ에 대한 'Ｃ |
파동 최고 온도: |
250°C ~ 260°C, 최대 10초 |

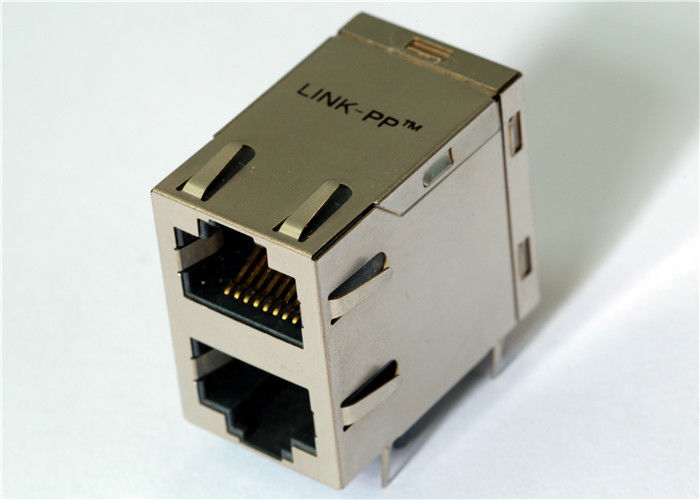

615016240521은 2x1 포트 카트 3 모듈식 잭으로 수평적으로 보호된 디자인, 탭 위와 아래 방향, EMI 스프링 접촉, 1.5 A 등급, 그리고 신뢰할 수 있는 보드 레벨 연결을 위한 트레이 패키징이다.
| 매개 변수 | 사양 |
|---|---|
| 부문 번호 | 615016240521 |
| 제품 시리즈 | WR-MJ 모듈식 잭 탭 위와 아래 |
| 커넥터 타입 | RJ45 모듈식 잭 |
| 포트 구성 | 2×1 포트 (더더 쌓여) |
| 방향성 | 수평 |
| 보호 | EMI 스프링으로 보호 |
| 핀 구성 | 8P8C |
| 성능 범주 | CAT 3 |
| 가등류 (IR) | 1.5A |
| 작동 전압 | 120V AC |
| 전압을 견딜 수 있는 장치 | 1000V AC 1분 동안 |
| 저항 전압 (신장에서 핀까지) | 1500V AC 1분 동안 |
| 접촉 저항 (R) | 최대 20mΩ |
| 단열 저항 (RISO) | 500 MΩ 분 |
| 짝짓기 순환 | 500 회로 |
| 단열물질 | PBT (폴리부틸렌 테레프탈레이트) |
| 불화성 등급 | UL94 V-0 |
| 단열기 색상 | 검은색 |
| 접촉물질 | 구리 합금 |
| 접착장 | 선택적 인 금 은유 |
| 연락처 유형 | 스탬프 된 연락처 |
| 보호 재료 | 금속 |
| 보호 플래팅 | 니켈 (Ni) |
| 작동 온도 범위 | -40 °C ~ +85 °C |
| 환경 준수 | RoHS (2011/65/EU & 2015/863), REACH |
| 권장 용접 방법 | 물결 용접 |
| 납 없는 물결 용접기 최고 온도 | 250 °C~260 °C (최다 10초) |
| 용품 종류 | 트레이 |
| 포장량 | 60 pcs/Tray, 720 pcs/Carton (12 트레이) |
효율적이고 대용량 생산을 위해 설계된615016240521 2x1 포트 CAT 3 모듈식 잭표준 파동 용접 과정에 최적화되어 있으며 안전 트레이 포장으로 공급되며 운송 및 조립 중에 접촉을 보호하고 커넥터 무결성을 유지합니다.
| 매개 변수 | 사양 |
|---|---|
| 권장 용접 과정 | 물결 용접 |
| 납 없는 물결 용접 최고 온도 | 250°C~260°C (최다 10초) |
| 용품 종류 | 트레이 |
| 포장량 | 60개/트레이 |
| 캔자스 양 | 720 pcs/Carton (12 트레이) |
참고:PCB 발자국 권고, 3D CAD 모델, 기계 도면 및 추가 응용 엔지니어링 정보615016240521 2x1 포트 CAT 3 모듈식 잭제발저희에게 연락하세요.
만약 당신의 디자인이2x1 겹쳐진 모듈식 잭와 함께보호, EMI 지원 및 안정적인 카테고리 3 성능, 615016240521은 전기 등급, 기계적 강도, 및 조립 효율의 실용적인 균형을 제공합니다.탭 위와 아래 구조는 특히 보드 공간이 있는 컴팩트 레이아웃에 유용합니다., 보호 및 커넥터 접근성이 모두 중요합니다.
그것은2x1 포트 카트 3 모듈식 잭특히 기존 음성 또는 저속 통신 애플리케이션을 위해 보호된 모듈식 연결 포인트를 필요로 하는 컴팩트 연결 설계에 사용됩니다.
그래요.내장된 EMI 패널 스프링그리고보호된 금속 가구전자기 호환성을 향상시키는 데 도움이 됩니다.
그래요, 커넥터는8P8C 접촉 구성, 일반적으로 모듈식 잭 용도로 사용됩니다.
작동 온도 범위는-40 °C ~ +85 °C.
이 제품은트레이 포장,트레이당 60개그리고상자당 720개.
