제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO

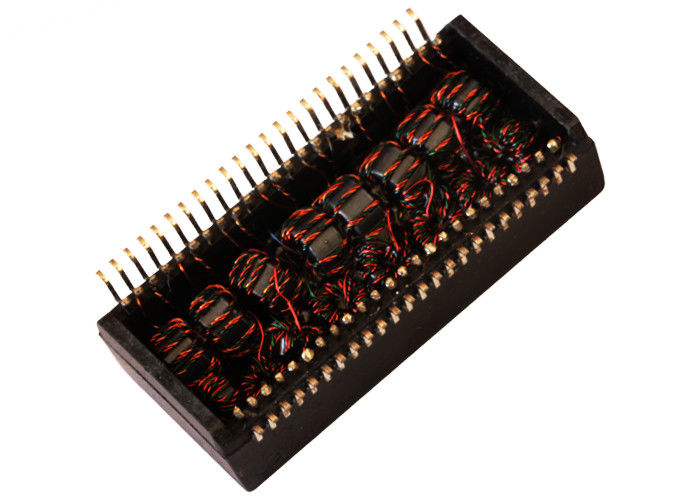

모델 번호: GS5014
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$1.2
포장 세부 사항: T&R
배달 시간: 약 1~2일
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
사양: |
GS5014 / GS5014 LF |
속도: |
기가비트 |
포트 수: |
이중 |
유형: |
개별 LAN 자기학 |
패키지: |
SMD |
핀 번호: |
48 |
온도: |
0C 내지 +70C |
사용 가능한 아카이브: |
PDF/3D/ISG/Stp/Step/Datasheet |
사양: |
GS5014 / GS5014 LF |
속도: |
기가비트 |
포트 수: |
이중 |
유형: |
개별 LAN 자기학 |
패키지: |
SMD |
핀 번호: |
48 |
온도: |
0C 내지 +70C |
사용 가능한 아카이브: |
PDF/3D/ISG/Stp/Step/Datasheet |
|
매개변수 |
값 |
|---|---|
|
권선비 (TX/RX) |
1CT:1CT (±5%) |
|
개방 회로 인덕턴스 (OCL) |
350 µH (최소) @ 100KHz/0.1V, 8mA DC 바이어스 |
|
누설 인덕턴스 (L.L) |
0.5 µH (최대) |
|
권선 커패시턴스 (CW/W) |
1.2 pF (최대) |
|
DC 저항 (DCR) |
1.2 Ω (최대) |
|
고전압 (HI-POT) |
AC 1500V / 1mA |
|
매개변수 |
주파수 |
값 |
|---|---|---|
|
삽입 손실 |
1-100MHz |
-1.0 dB (최대) |
|
반사 손실 |
1-30MHz |
-18 dB (최소) |
|
|
40MHz |
-16 dB (최소) |
|
|
50MHz |
-14.08 dB (최소) |
|
|
60-80MHz |
-12.5 dB (최소) |
|
|
100MHz |
-10 dB (최소) |
|
크로스토크 |
30MHz |
-40 dB (최소) |
|
|
60MHz |
-35 dB (최소) |
|
|
100MHz |
-30 dB (최소) |
|
공통 모드 제거율 (DCMR) |
30MHz |
-43 dB (최소) |
|
|
60MHz |
-37 dB (최소) |
|
|
100MHz |
-33 dB (최소) |
