제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: H5014NL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
부품 번호: |
H5014NL |
속도: |
기가비트 |
항구의 수: |
이중의 |
응용 프로그램: |
랜 이더네트 |
꾸러미: |
smd |
온도: |
-40 +85℃에 |
Archivi disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
부품 번호: |
H5014NL |
속도: |
기가비트 |
항구의 수: |
이중의 |
응용 프로그램: |
랜 이더네트 |
꾸러미: |
smd |
온도: |
-40 +85℃에 |
Archivi disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
1.Single 항구 랜 변압기
2.ColiStructure: 토로이드
3.100base-t 변압기
4.SMD의 24의 핀
10 / 100/1000BASE-TX 48의 핀을 가진 듀얼포트 랜 변압기
묘사:

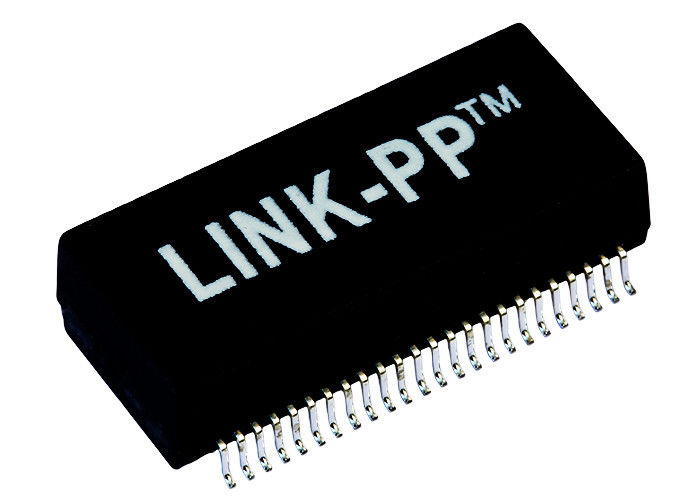

듀얼포트 기가비트 이더네트 자기학 변압기
| 신청 | 랜 이더네트 (비 PoE) |
| AutomDX | 그렇습니다 |
| 코멘트 | RoHS 고분고분한 LP5014NL |
| 윤곽 RX | T, C |
| 윤곽 TX | T, C |
| 건축 | 이동 형 |
| 항구 당 핵심 | 4 |
| 항구의 수 | 이중 |
| PCB | PCB 없음 |
| 포장 | SMT |
| 포장 고도 (인치) | 0.225 또는 다른 사람 |
| 포장 고도 (mm) | 5.715 또는 다른 사람 |
| 포장 길이 (인치) | 1.12 또는 다른 사람 |
| 포장 길이 (mm) | 28.448 또는 다른 사람 |
| 포장 폭 (인치) | 0.63 또는 다른 사람 |
| 포장 폭 (mm) | 16.002 또는 다른 사람 |
| 고분고분한 RoHS | YES-RoHS-6 |
| 속도 | 10/100/1000BASE-TX |
| 온도 | -40 +85℃에 |
| 회전 비율 RX | 1CT: 1CT |
| 회전 비율 TX | 1CT: 1CT |
| 주요 P/N | LP5014NL, 등 |
전기 명세 (25):
1. 회전 Ratio50KHz, 0.5V
칩 측: 선 side=1CT: 1CT+_2%
2. 유도자 (Ls) 100KHz, 0.1V의 12mA DC 편견:
칩 측: 350uH 분
3. 삽입 Loss1-100MHz: 최대 -1.4dB
4. 반환 Loss1-30MHz: -16dB 분
40MHz: -14.4dB 분
50MHz: -13.1dB 분
60-80MHz: -12dB 분
100MHz: -10dB 분
5. 일반 형태 거절에 미분:
30MHz: -45dB 분
60MHz: -40dB 분
100MHz: -35dB 분
6. Crosstalk30MHz: -40dB 분
60MHz: -35dB 분
100MHz: -30dB 분
7. 안녕 남비: 1500Vrms 분
신청:
PC 카드 허브와 같은 네트워킹 그리고 통신 장비를 위해 사용하는, 스위치, 대패, PC Mainboard, SDH, PDH의 IP 전화, xDSL 전산 통신기
직업적인 증명서:
•ISO 9001:2008
•UL 증명서
•도달 Cetitifaction
•RoHS 수락
•활동적인 환경 정책
랜 제품 가이드 서버:
기준 평면을 층을 이루는 ●는 적당합니다. 포좌/아날로그 배경에 연결관/분리된 단위 지상 핀을 만약에 가능하다면 수송하십시오.
●는 PHY에서 짧은 연결관/분리된 단위에 신호 자취를 되도록 지킵니다. 자취가 3-4 인치를 초과하는 경우에, 회선 임피던스 불균형 세심한 주의를 주의하십시오.
케이블 측 CTs를 종결하는 BST (지상에 놓이는 포좌에 75Ω 저항기 그리고 고전압 모자)를 사용하여 ●는 (대부분의 연결관 해결책에서 포함되는) 최대 EMI 성과를 위해 적당합니다.
●는 더 배치를 위한 PHY 제조자의 신청 주를 따릅니다.
