제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: SMST-1666/HX2260NL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
명세서: |
HX2260NL |
사양1: |
SMST-1666 |
속도: |
10/100 베이스-티 |
포트 수: |
하나의 |
애플리케이션: |
Lan Ethernet (Non Poe) |
온도: |
- 40C 내지 + 85C |
하이포트: |
1500Vrms |
OCL: |
350uh 분 |
Archivi Disponibil: |
PDF/3D/ISG/STP/단계/데이터 시트 |
명세서: |
HX2260NL |
사양1: |
SMST-1666 |
속도: |
10/100 베이스-티 |
포트 수: |
하나의 |
애플리케이션: |
Lan Ethernet (Non Poe) |
온도: |
- 40C 내지 + 85C |
하이포트: |
1500Vrms |
OCL: |
350uh 분 |
Archivi Disponibil: |
PDF/3D/ISG/STP/단계/데이터 시트 |

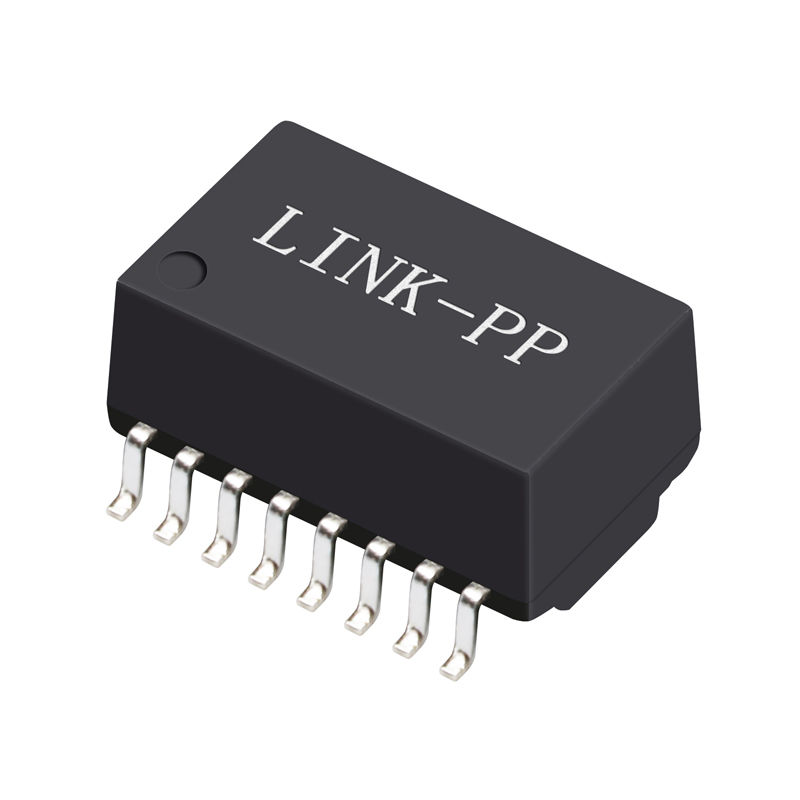

1개의 포트 랜 트랜스포머, 10/100 BASE-TX 자기 모듈
1.Rj45 싱글 포트 랜 트랜스포머
2콜리구조: 타로이드
3.100 베이스-t 트랜스포머
4.SMD, 16 핀
10 / 100 BASE-TX 단일 포트 랜 변압기 16 핀
설명:
단일 포트 100 베이스-t 이더넷 자기 트랜스포머
| 적용 | LAN ETHERNET ((PoE&NON PoE) |
| AutomDX | 네 |
| 의견 | RoHS를 준수하는 LPXXXXNL |
| 구성 RX | T,C |
| 구성 TX | T,C |
| 건축물 | 양도 모형 |
| 항구별 코어 | 4 |
| 항구 수 | 싱글 |
| PCB | PCB가 없습니다. |
| 패키지 | SMT |
| 패키지 높이 (인치) | 0.225 또는 기타 |
| 패키지 높이 (mm) | 5.715 또는 기타 |
| 패키지 길이 (인치) | 1.12 또는 기타 |
| 패키지 길이 (mm) | 28.448 또는 기타 |
| 패키지 너비 (인치) | 0.63 또는 기타 |
| 패키지 너비 (mm) | 16.002 또는 기타 |
| RoHS 준수 | YES-RoHS-6 |
| 속도 | 10/100/1000BASE-TX |
| 온도 | 0 ~ 70/-40 ~ +85 |
| 변수 비율 RX | 1CT:1CT |
| 회전 비율 TX | 1CT:1CT |
| 주요 P/N | LP1198NL 등 |
전기 사양 ((25):
150KHz, 0.5V
칩 쪽: 선 쪽=1CT: 1CT+_2%
2인덕턴스 (Ls) 100KHz, 0.1V, 12mA DC bias:
칩 쪽: 350uH Min
3삽입 손실: -1.4dB 최대
4환전 손실 1-30MHz: -16dB
40MHz: -14.4dB 분
50MHz: -13.1dB 미니
60-80MHz: -12dB 미니
100MHz: -10dB 미니
5일반 모드 거부의 차이는:
30MHz: -45dB 미니
60MHz: -40dB 미니
100MHz: -35dB 미니
6크로스 스톡 30MHz: -40dB 분
60MHz: -35dB 미니
100MHz: -30dB 미니
7하이-포트: 1500Vrms 분
신청서
HUB, PC 카드, 스위치, 라우터, PC 메인보드, SDH, PDH, IP 전화, xDSL 모?? 등 네트워크 및 통신 장비에 사용됩니다.
경쟁적 이점
| HX2260NL 하나 포트 랜 트랜스포머, 10/100 BASE-TX 자기 모듈 SMST-1666 | |||
|---|---|---|---|
| 16PT8515-4 LF | G4P109N-C LF | LG1P109RN LF | NA0068 LF |
| 16PT8520RX LF | G4P109NM-A LF | LG1P109NM LF | NA0069 LF |
| 16PT8520RX LF | HX2260NL | 24HSS1041-2 HF | NA0069R LF |
| 12PS1142X LF | G4P109NY-2 LF | 24HSS1041A-2 HF | NH15 LF |
| 12PS6121A LF | G4P109R LF | 24HSS1041AM-21 HF | HX2260NL |
| 12PS6121C LF | G4P109RNY LF | 24HSS1041AX-2 HF | NS0013A LF |
| 12PS6121CX LF | HX2260NL | HX2260NL | NS0013B LF |
| 12PS6121UX LF | G4P209N-1 LF | 24HSS1041E-2 HF | NS0013BX LF |
| 12PH21A LF | G4P209NS-1 LF | 24HSS1041E-2 HF | NS0013C LF |
| 12ST1112 LF | G4P209NS-2 LF | 24HSS1041Y-2 HF | NS0013X LF |
| 16ST1086 HF | G4P209NSS LF | HX2260NL | NS0068 LF |
| 16ST8510 HF | G4P209NSS-L LF | 24HSS1041M-2 HF | NS0068A LF |
| 16ST8515 HF | G4P209NY LF | 24HSS1041RM-2 HF | NS0068B LF |
| 16ST8515-4 HF | G4P209NY-1 LF | 24HSS1041RZ-2 HF | NS0068C LF |
