제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: S558-5500-68
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
PN: |
S558-5500-68 |
항구의 수: |
단일 포트 |
증가하는 방식: |
SMT |
적용: |
1000BaseT, 60W PoE |
프로파일 유형: |
표준 |
작동 온도 범위: |
85' Ｃ에 대한 -40' Ｃ |
PN: |
S558-5500-68 |
항구의 수: |
단일 포트 |
증가하는 방식: |
SMT |
적용: |
1000BaseT, 60W PoE |
프로파일 유형: |
표준 |
작동 온도 범위: |
85' Ｃ에 대한 -40' Ｃ |

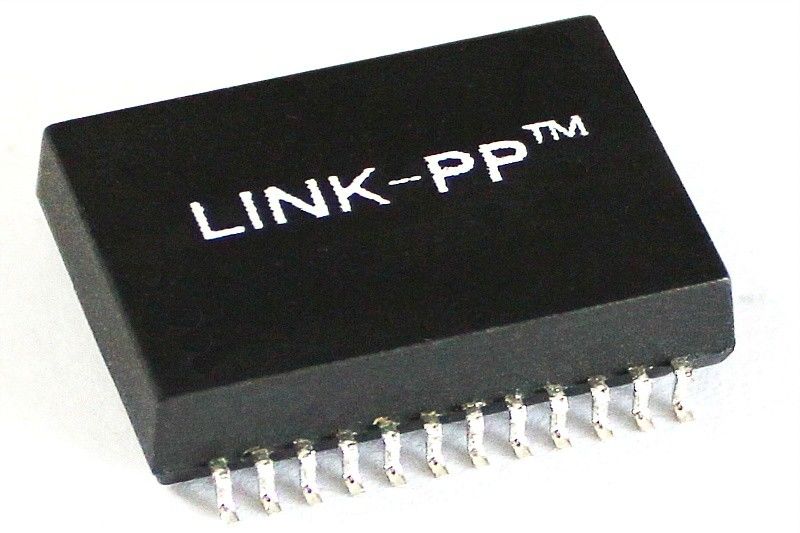

이 S558-5500-68 LAN 자기 트랜스포머는 1000BaseT 네트워크를 위해 설계되었습니다. 단일 포트 디자인을 갖추고 60W 전력 전송을 지원합니다.표면 장착 기술 (SMT) 는 편리한 설치를 허용표준 프로파일과 RoHS 준수성으로 -40°C에서 85°C까지의 넓은 운영 온도 범위 내에서 다양한 응용에 적합합니다.
| 적용 | LAN ETHERNET ((PoE&NON PoE) |
| AutomDX | 네 |
| 의견 | RoHS를 준수하는 LPXXXXNL |
| 구성 RX | T,C |
| 구성 TX | T,C |
| 건축물 | 양도 모형 |
| 항구별 코어 | 4 |
| 항구 수 | 쿼드 |
| PCB | PCB가 없습니다. |
| 패키지 | SMT |
| 패키지 높이 (인치) | 0.225 또는 기타 |
| 패키지 높이 (mm) | 5.715 또는 기타 |
| 패키지 길이 (인치) | 1.12 또는 기타 |
| 패키지 길이 (mm) | 28.448 또는 기타 |
| 패키지 너비 (인치) | 0.63 또는 기타 |
| 패키지 너비 (mm) | 16.002 또는 기타 |
| RoHS 준수 | YES-RoHS-6 |
| 속도 | 10/100/1000BASE-TX |
| 온도 | 0 ~ 70/-40 ~ +85 |
| 변수 비율 RX | 1CT:1CT |
| 회전 비율 TX | 1CT:1CT |
150KHz, 0.5V
칩 쪽: 선 쪽=1CT: 1CT+_2%
2인덕턴스 (Ls) 100KHz, 0.1V, 12mA DC bias:
칩 쪽: 350uH Min
3삽입 손실: -1.4dB 최대
4환전 손실 1-30MHz: -16dB
40MHz: -14.4dB 분
50MHz: -13.1dB 미니
60-80MHz: -12dB 미니
100MHz: -10dB 미니
5일반 모드 거부의 차이는:
30MHz: -45dB 미니
60MHz: -40dB 미니
100MHz: -35dB 미니
6크로스 스톡 30MHz: -40dB 분
60MHz: -35dB 미니
100MHz: -30dB 미니
7하이-포트: 1500Vrms 분
