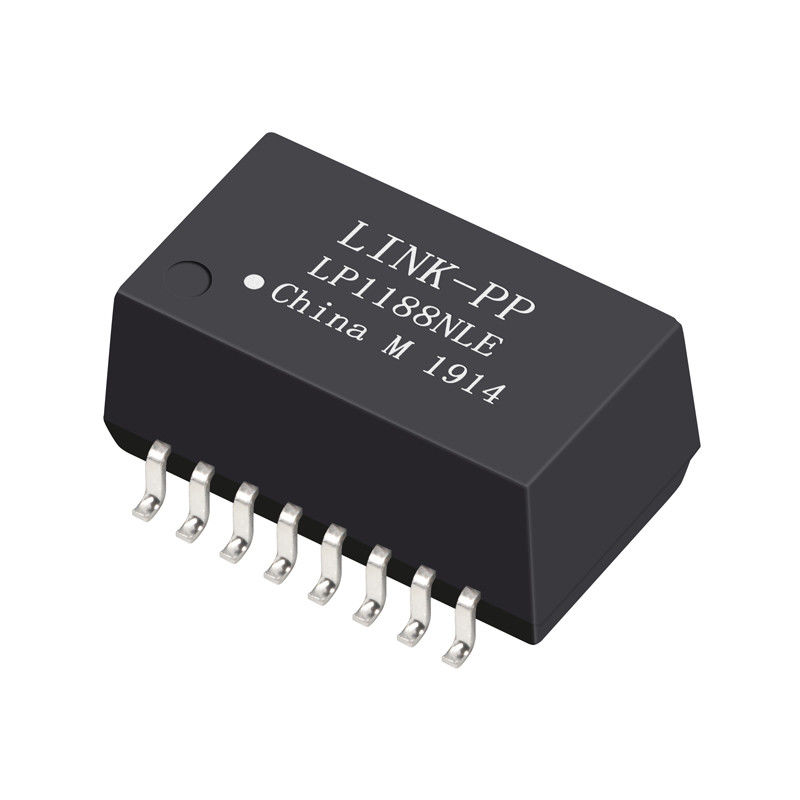

HX1188NL LAN 트랜스포머 표면 설치 10/100 베이스-T 이더넷 16 핀

HX1188NL 100Base-TX 트랜스포머 특징:

1. RoHS-6 표준을 완벽하게 준수합니다.
2. 열 관리를 개선하기 위한 개방형 프레임으로 설계되었습니다.
3. 표면 실장 기술로 통합이 용이합니다.
4. 1.5kV 고절연 전압은 데이터 전송의 안전성과 신뢰성을 보장합니다.
5. -40°C ~ +85°C의 넓은 작동 온도 범위.
6. 350μH의 높은 인덕턴스는 안정적인 데이터 전송을 지원합니다.
7. 12.7x9.53x5.97mm의 컴팩트한 치수.
8. -50°C ~ +125°C의 온도에서 보관 가능합니다.

HX1188NL LAN 트랜스포머 응용 분야:

• LAN 이더넷 트랜스포머/초크
• 100 Base-TX 네트워크
• 데이터 인터페이스 및 절연
• 산업 및 상업 환경
• 네트워킹 장비
• 통신
• 임베디드 시스템
• 자동화 시스템
• 보안 시스템

HX1188NL 데이터시트:

Pulse HX1188NL 전기 사양(@25°C):

1. 권선비 50KHz, 0.5V 칩 측: 라인 측 = 1CT: 1CT±2%

2. 인덕턴스(Ls) 100KHz, 0.1V, 12mA DC 바이어스: 칩 측: 350uH 최소

3. 삽입 손실 1-100MHz: -1.4dB 최대

4. 반사 손실 1-30MHz: -16dB 최소

40MHz: -14.4dB 최소

50MHz: -13.1dB 최소

60-80MHz: -12dB 최소

100MHz: -10dB 최소

5. 차동 대 공통 모드 제거:

30MHz: -45dB 최소

60MHz: -40dB 최소

100MHz: -35dB 최소

6. 누화 30MHz: -40dB 최소

60MHz: -35dB 최소

100MHz: -30dB 최소

7. 내압 시험: 1500Vrms 최소

PULSE HX1188NL FAQ

1. HX1188NL LAN 트랜스포머란 무엇인가요?

HX1188NL은 PHY 칩과 네트워크 케이블 간의 신호 절연, 임피던스 정합 및 노이즈 억제를 제공하도록 설계된 듀얼 포트 10/100Base-T 이더넷 LAN 트랜스포머입니다. 일반적으로 고속 이더넷 애플리케이션에 사용되며 안정적인 데이터 전송을 위한 표준 IEEE 802.3 요구 사항을 지원합니다.

2. HX1188NL의 주요 사양은 무엇인가요?

HX1188NL은 일반적으로 송수신 채널 모두에 대해 1:1 권선비를 가지며, 약 350μH의 인덕턴스와 약 1500Vrms의 절연 전압을 특징으로 합니다. 10/100Base-T 이더넷용으로 설계되었으며 PCB 통합에 적합한 컴팩트한 표면 실장 패키지로 제공됩니다.

3. HX1188NL은 어떤 데이터 속도를 지원하나요?

HX1188NL은 10Base-T 및 100Base-TX 이더넷 데이터 속도를 지원하므로 고속 이더넷 애플리케이션에 적합합니다. 대역폭 및 전기적 특성이 더 높은 속도의 신호 요구 사항에 맞게 설계되지 않았기 때문에 기가비트 이더넷(1000Base-T)은 지원하지 않습니다.

4. HX1188NL은 기가비트 이더넷과 호환되나요?

아니요, HX1188NL은 10/100Base-T 애플리케이션용으로 특별히 설계되었기 때문에 기가비트 이더넷과 호환되지 않습니다. 기가비트 이더넷은 더 높은 대역폭과 더 엄격한 성능 특성을 가진 다른 자기 부품이 필요하므로 대신 전용 1000Base-T 트랜스포머를 사용해야 합니다.

5. HX1188NL의 권선비는 어떻게 되나요?

HX1188NL은 일반적으로 송수신 채널 모두에 대해 1:1 권선비를 가지며, 이는 이더넷 PHY와 트위스트 페어 케이블 간의 적절한 임피던스 정합을 보장합니다. 이 비율은 대부분의 10/100Base-T LAN 트랜스포머 설계에 표준입니다.

6. HX1188NL의 절연 전압은 얼마인가요?

HX1188NL은 약 1500Vrms의 절연 전압을 제공하여 이더넷 장치를 전기적 서지 및 접지 전위 차이로부터 보호하는 데 도움이 됩니다. 이 절연은 네트워크 장비의 안전 및 신뢰성 요구 사항을 충족하는 데 필수적입니다.

7. 어떤 PHY 칩과 HX1188NL이 호환되나요?

HX1188NL은 일반적으로 Microchip LAN8720, TI DP83848 등과 같은 10/100Base-T 이더넷 PHY 칩과 호환됩니다. 그러나 설계자는 최적의 성능을 보장하기 위해 항상 PHY 제조업체의 참조 설계를 확인해야 합니다.

8. HX1188NL의 동등품 또는 대체품은 무엇인가요?

HX1188NL의 일반적인 대체품은 LP1188NL로, 1:1 권선비 및 10/100Base-T 지원을 포함한 유사한 전기적 특성을 제공합니다. 동등품을 선택할 때 엔지니어는 인덕턴스, 삽입 손실 및 절연 전압과 같은 주요 매개변수를 확인해야 합니다.

9. 이더넷 회로 설계에서 HX1188NL은 어떻게 사용되나요?

HX1188NL은 이더넷 PHY와 RJ45 커넥터 사이에 사용되어 절연 및 신호 컨디셔닝을 제공합니다. 일반적으로 PCB의 PHY에 가깝게 배치되며, 적절한 센터 탭 바이어싱과 제어된 임피던스 라우팅을 통해 신호 무결성 및 EMI 규정 준수를 보장합니다.

10. HX1188NL과 통합 마그네틱이 있는 RJ45의 차이점은 무엇인가요?

HX1188NL은 PCB에 사용되는 개별 LAN 트랜스포머인 반면, 통합 마그네틱(MagJack)이 있는 RJ45 커넥터는 트랜스포머와 커넥터를 단일 부품으로 결합합니다. 개별 솔루션은 더 많은 설계 유연성을 제공하는 반면, 통합 솔루션은 레이아웃 및 조립을 단순화합니다.
