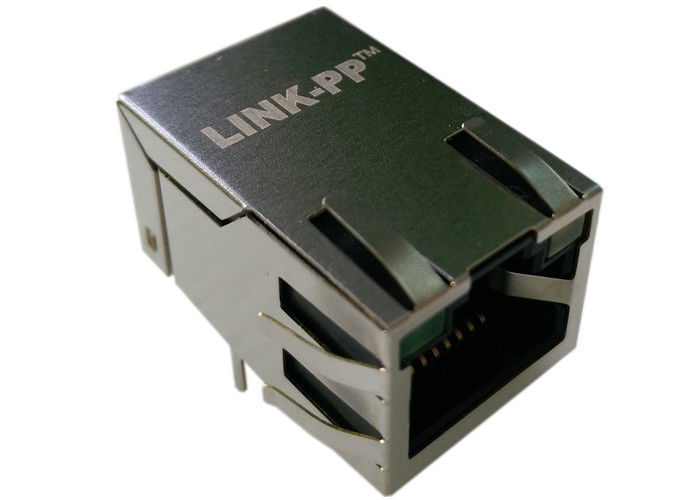

JP011821UNL 1×1 RJ45 PulseJack with 1CT:1CT 100Base-TX Magnetics

JP011821UNL PulseJack Tab-UP RJ45: 통합 1:1 자기, 100Base-TX, 2250 VDC 격리, LED; 구멍을 통해 장착.

JP011821UNL RJ45 펄스 잭 빠른 스냅샷

• 부문 번호:JP011821UNL (원료 목록에 EOL이 언급되어 있습니다)
• 형태 요소:1×1 측면 입구 (tab-UP) RJ45 통합 자석 (1CT:1CT)
• 주요 사용:100Base-TX (Fast Ethernet) NIC, 임베디드 장치, 통합 트랜스포머와 상태 LED가 필요한 라우터/스위치
• 격리 등급: 2250 VDC(데이터 셰이트) 1분 동안 Hipot 1500 Vrms @60 Hz
• 장착:뚫린 구멍 (THT) 튼튼한 기계적 유지, 파동 용접기 호환성
• 온도 범위: 0°C ~ +70°C(운동)
• RoHS:- 그래요
• 상태:EOL (출처 라벨:EOL - CONN,RJ45,1X1,100D1:1,TU NPB) 의 내용입니다.

1x1 탭-업 RJ45 펄스 잭의 주요 기능

• 통합된 1CT:1CT 진정한 자기- BOM을 단순화하고 디스크리트 마그네틱에 비해 보드 면적을 줄입니다.
• 높은 고립성(2250 VDC 스펙) 가 강도 높은 라인 고립 및 안전 마진을 위해
• 양색 / 이중 LED (왼쪽/오른쪽)연결/활동 진단 (G_O/Y 표기판은 녹색/오렌지 양색 + 노란색을 나타냅니다.)
• EMI 손가락차시/지질된 방패를 사용할 때 더 나은 방패 가착을 위해 제공됩니다.
• 100Base-TX를 위해 설계되었습니다.- 삽입 손실, 반환 손실, 그리고 교류 음향은 1~100MHz에서 최적화됩니다.
• 구멍을 통해 장착 & UL94V-0 하우징신뢰성 및 제조성

JP011821UNL 100Base-TX 매그 잭의 사양

JP011821UNL 데이터 시트

1. JP011821UNL 데이터 셰이트 기계

2. JP011821UNL 데이터 시트 PCB 레이아웃

3. JP011821UNL 데이터 시트 전기 스케마

재료, 준수 및 환경 사양

• 방패:구리 위에 10 ∼ 20 μin의 니켈 접착이 있는 구리 ∼ 좋은 전도성 및 부식 보호
• 연락처:니켈 하층판 + 선택 금 (15 μin) 과 함께 짝짓기 부위에 있는 광소 청동은 낮은 접촉 저항과 내구성 있는 짝짓기를 보장합니다.
• 주택:열탄화성UL94V-0불화성 성능
• 작동 온도:0°C ~ 70°C ∙ 상업용 장비에 적합하지만아니가혹한 산업환경 (-40°C)
• MSL = 1:재공류/집합 전에 특별한 구식이 필요하지 않습니다.

설계 및 PCB 통합 메모 자석과 함께 RJ45

• 발자국 및 기계:THT 핀은 강한 기계적 고정 ✓ 보드 절단 및 상단 입구 공백을 유지 확인.
• 방패 연결:EMI 손가락 패드와 여러 개의 지상 비아를 PCB 지상으로 사용하여 EMI 제어에 대한 방패를 완전히 활용하십시오. 필요한 경우 차시로 낮은 임피던스 경로를 라우팅하십시오.
• 자석:내부 1CT:1CT 자석은 외부 트랜스포머의 필요성을 제거합니다. 여전히 PHY 측면 일치 및 PHY에 대한 공통 모드 질식 요구 사항을 확인합니다.
• LED:L/R LED 핀은 양색 / 단일 색 옵션 (G_O/Y) 을 사용합니다. 저항 배치 또는 탑재된 LED 드라이브 요구 사항에 대한 핀아웃을 확인하십시오.다른 사람들은 그들을 외부에서 기대.
• 열 / 파동 용접:THT 구조는 물결 용접 및 표준 재흐름 흐름을 견딜 수 있습니다 (제공자의 권장 사항을 확인하십시오).

JP011821UNL 100Base-TX에 대한 FAQ RJ45 매그 잭

Q1 JP011821UNL가 보호된가요?

A:예. 이 제품은 니켈 접착이 있는 구리 방패를 사용하며 (10 ∼ 20 μin Ni 가 구리 위에) 차시 가어딩을 위한 EMI 손가락을 포함합니다.

Q2 JP011821UNL에는 자석이 포함되어 있습니까?

A:예. 통합된 1CT:1CT 자석 (TX 및 RX 1CT:1) 을 포함하고 있으며, 표준 10/100Base-TX 설계에 대한 외부 LAN 변압기의 필요성을 제거합니다.

Q3 이더넷 속도는 어떤가요?

A:설계된100Base-TX (10/100 Mbps). 그것은 1000Base-T에서 사용하기 전에 유효성을 확인하기 위해 기가비트 작업에 지정되지 않습니다.

Q4 격리/하이프 등급은 무엇입니까?

A:단열은 다음과 같습니다.2250 VDC- 위기 테스트1500 Vrms @60Hz 1분 동안.

Q5 어떤 LED가 사용 가능하며 어떻게 구성됩니까?

A:왼쪽/오른 LED는G_O / Y(한쪽에서 녹색/오렌지 양색, 다른 쪽에서 노란색) 당신의 스케마에 핀아웃과 시리즈 저항 배치 확인.

Q6 작동 온도 범위는?

A: 0°C ~ +70°C(상품 등급)

Q7 이 부품이 RoHS를 준수하고 MSL는 무엇입니까?

A:네, RoHS 준수.MSL = 1.

Q8 JP011821UNL은 아직도 생산되고 있나요?

A:출처EOL장기 생산에 의존하는 경우 대안 LPJ2011KONL을 일찍 선택하세요.

Q9 어떤 경우를 사용하는가?JP011821UNL 매그 잭?

A:임베디드 보드, NIC, 라우터, 소비자 네트워크 장비, 통합된 자석 및 LED 표시기를 필요로 합니다.
