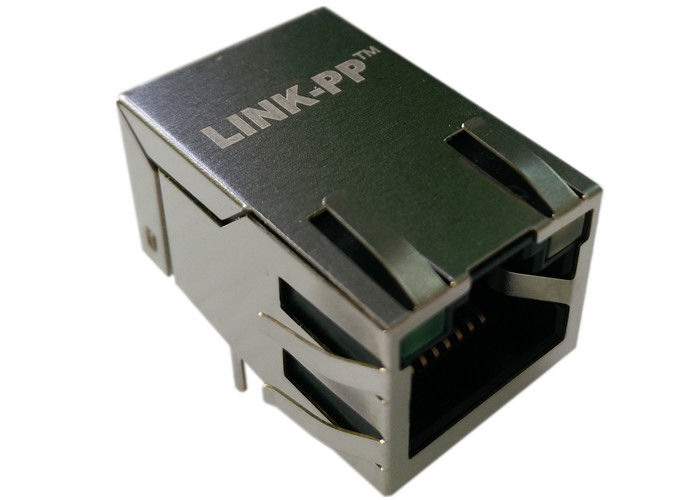

JP011821UNL 1×1 RJ45 PulseJack with 1CT:1CT 100Base-TX Magnetics

JP011821UNL 펄스잭 탭-UP RJ45, 통합 1:1 마그네틱, 100Base-TX, 2250 VDC 절연, LED 포함; 스루홀 실장.

JP011821UNL 빠른 스냅샷

• 부품 번호: JP011821UNL (소스 목록에 EOL 표기됨)
• 폼 팩터: 1x1 측면 진입 (탭-UP) RJ45, 통합 마그네틱 (1CT:1CT)
• 주요 용도: 100Base-TX (고속 이더넷) NIC, 임베디드 장치, 통합 트랜스포머 및 상태 LED가 필요한 라우터/스위치.
• 절연 등급: 2250 VDC (데이터시트) — 힙пот 1500 Vrms @60 Hz, 1분.
• 실장: 스루홀 (THT) — 강력한 기계적 고정, 웨이브 솔더 호환.
• 온도 범위: 0°C ~ +70°C (작동 시).
• RoHS: 예.
• 상태: EOL (소스 레이블: EOL - CONN,RJ45,1X1,100D,1:1,TU NPB).

1x1 탭-UP RJ45 펄스잭의 주요 특징

• 통합 실제 1CT:1CT 마그네틱 — BOM을 단순화하고 개별 마그네틱에 비해 보드 공간을 줄입니다.
• 높은 절연 (2250 VDC 사양)으로 강력한 라인 절연 및 안전 여유 확보.
• 바이컬러 / 듀얼 LED (좌/우) 링크/활동 진단을 위해 (G_O/Y 표기는 녹색/주황색 바이컬러 + 노란색을 나타냄).
• EMI 핑거 섀시/접지된 쉴드 사용 시 더 나은 쉴드 접지를 위해 제공됩니다.
• 100Base-TX용으로 설계됨 — 삽입 손실, 반사 손실 및 누화가 1~100 MHz 주변에서 최적화되었습니다.
• 스루홀 실장 및 UL94V-0 하우징 신뢰성과 제조 용이성을 위해.

JP011821UNL 100Base-TX 마그잭 사양

JP011821UNL 데이터시트

1. JP011821UNL 데이터시트 기계적 사양

2. JP011821UNL 데이터시트 PCB 레이아웃

3. JP011821UNL 데이터시트 전기 회로도

재료, 규정 준수 및 환경 사양

• 쉴드: 황동 위에 10–20 μin 니켈 도금 — 우수한 전도성 및 부식 방지.
• 접점: 니켈 언더플레이트 + 접촉부 선택적 금 (15 μin)이 있는 인청동 — 낮은 접촉 저항 및 내구성 있는 접촉 보장.
• 하우징: 열가소성 수지 등급 UL94V-0 난연 성능.
• 작동 온도: 0°C ~ 70°C — 상업용 등급 장비에 적합하지만 산업용(-40°C) 환경에는 적합하지 않습니다.
• MSL = 1: 리플로우/조립 전에 특별한 베이킹이 필요하지 않습니다.

마그네틱 RJ45 설계 및 PCB 통합 참고 사항

• 풋프린트 및 기계적 사양: THT 핀은 강력한 기계적 고정을 제공합니다 — 보드 컷아웃 및 상단 진입 간섭 방지 영역을 확인하십시오.
• 쉴드 접지: EMI 핑거 패드와 PCB 접지에 여러 개의 접지 비아를 사용하여 쉴드를 EMI 제어를 위해 완전히 활용하십시오. 필요한 경우 섀시로 저임피던스 경로를 라우팅하십시오.
• 마그네틱: 내부 1CT:1CT 마그네틱은 외부 트랜스포머의 필요성을 제거합니다 — PHY 측 매칭 및 PHY의 공통 모드 초크 요구 사항을 계속 확인하십시오.
• LED: 좌/우 LED 핀은 바이컬러 / 단일 컬러 옵션 (G_O/Y)을 사용합니다. 저항 배치 또는 온보드 LED 드라이브 요구 사항에 대한 핀아웃을 확인하십시오 — 일부 설계에는 보드에 직렬 저항이 포함되어 있고, 다른 설계는 외부에서 예상합니다.
• 열 / 웨이브 솔더: THT 구조는 웨이브 솔더 및 표준 리플로우 흐름을 견딥니다 (제조업체 권장 사항 확인).

JP011821UNL RJ45 펄스잭 관련 FAQ

Q1 — JP011821UNL은 쉴드 처리되어 있습니까?

A: 예. 이 제품은 니켈 도금 (황동 위에 10–20 μin Ni)된 황동 쉴드를 사용하며 섀시 접지를 위한 EMI 핑거를 포함합니다.

Q2 — JP011821UNL에 마그네틱이 포함되어 있습니까?

A: 예. 통합 1CT:1CT 마그네틱 (TX 및 RX 1CT:1)을 포함하여 표준 10/100Base-TX 설계에 외부 LAN 트랜스포머가 필요하지 않습니다.

Q3 — 어떤 이더넷 속도를 지원합니까?

A: 100Base-TX (10/100 Mbps)용으로 설계되었습니다. 기가비트 작동에 대한 사양은 없습니다 — 1000Base-T에서 사용하기 전에 검증하십시오.

Q4 — 절연 / 힙пот 등급은 무엇입니까?

A: 절연은 2250 VDC로 사양되었으며, 힙пот 테스트는 1500 Vrms @60Hz, 1분.

Q5 — 어떤 LED를 사용할 수 있으며 어떻게 구성됩니까?

A: 좌/우 LED는 G_O / Y(한쪽은 녹색/주황색 바이컬러, 다른 쪽은 노란색)로 표시됩니다. 회로도에서 핀아웃 및 직렬 저항 배치를 확인하십시오.

Q6 — 작동 온도 범위는 어떻게 됩니까?

A: 0°C ~ +70°C (상업용 등급).

Q7 — 이 부품은 RoHS 규격을 준수하며 MSL은 무엇입니까?

A: 예, RoHS 규격 준수. MSL = 1.

Q8 — JP011821UNL은 아직 생산 중입니까?

A: 소스에서 부품 목록에 EOL(단종)이라고 표시합니다. 장기 생산에 의존하는 경우, LPJ2011KONL을 조기에 대체품으로 선정하십시오.

Q9 — JP011821UNL 마그잭의 일반적인 사용 사례는 무엇입니까?

A: 통합 마그네틱 및 LED 표시기가 필요한 임베디드 보드, NIC, 라우터, 소비자 네트워킹 장비.
