제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: 08B1-1X1T-06-F
지불과 운송 용어
최소 주문 수량: 50/1200pcs
가격: Supportive
포장 세부 사항: 50PCS/Tray, 1200pcs/Carton
배달 시간: 재고 있음
지불 조건: TT,NET30/60/90 일
공급 능력: 4600K.PCS/Month
부품 번호: |
08B1-1X1T-06-F |
제품 유형: |
ICM(통합 커넥터 모듈) |
이더넷 표준: |
10/100base-t |
포트 수: |
1X1 |
공항 배향: |
탭 업 |
LED 표시기: |
없음 |
포지 지원: |
비 포 |
장착 유형: |
구멍을 통해 |
작동 온도: |
0°C ~ +70°C |
EMI 탭: |
예 |
RoHS 준수: |
예 |
절연 전압: |
1500Vrms |
부품 번호: |
08B1-1X1T-06-F |
제품 유형: |
ICM(통합 커넥터 모듈) |
이더넷 표준: |
10/100base-t |
포트 수: |
1X1 |
공항 배향: |
탭 업 |
LED 표시기: |
없음 |
포지 지원: |
비 포 |
장착 유형: |
구멍을 통해 |
작동 온도: |
0°C ~ +70°C |
EMI 탭: |
예 |
RoHS 준수: |
예 |
절연 전압: |
1500Vrms |

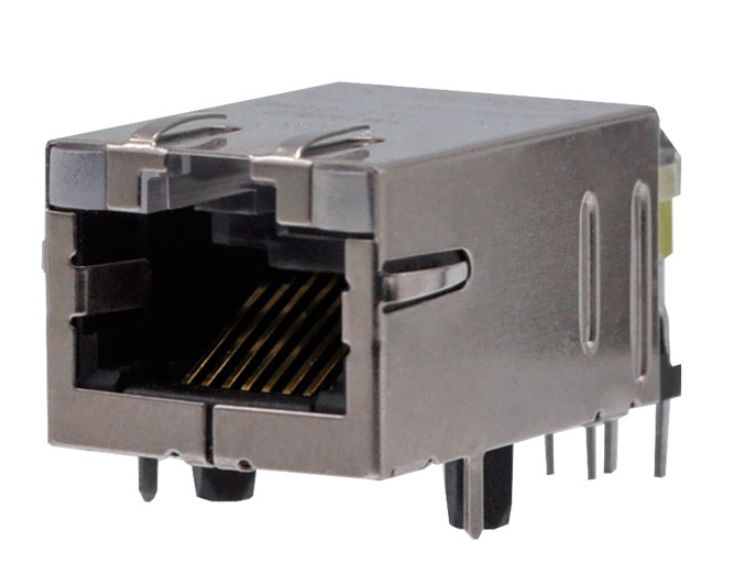

08B1-1X1T-06-F RJ45 통합 커넥터 모듈은 산업용 이더넷 애플리케이션을 위한 10/100BASE-T 지원, 1500Vrms 절연, 통합 자기, 탭 업 방향, 스루홀 장착 및 RoHS 준수 기능을 갖추고 있습니다.
08B1-1X1T-06-F는 10/100BASE-T 네트워킹 애플리케이션용으로 설계된 매우 안정적인 단일 포트(1x1) RJ45 통합 커넥터 모듈(ICM)입니다. PCB 공간을 절약하고 EMI를 줄이기 위해 통합 자기 장치로 설계된 이 MagJack은 표준 높이 프로파일, 탭 업 포트 구성 및 견고한 EMI 차폐 기능을 갖추고 있습니다. THT(Through Hole Mount) 설치용으로 설계되었으며 IEEE 802.3 절연 요구 사항을 준수하도록 철저한 테스트를 거쳤으므로 통신, 산업 네트워킹 및 가전 제품에 이상적인 선택입니다.
08B1-1X1T-06-F는 고속 이더넷 신호 무결성 요구 사항을 충족하도록 설계되었습니다.
| 매개변수 | 값 |
| TX 회전율 | 1CT : 1 |
| RX 회전율 | 1CT : 1 |
| OCL @100kHz / 100mVRMS | 최소 350μH |
| DC 바이어스 | 8mA |
| 주파수 범위 | 사양 |
| 1MHz~100MHz | -1.0dB 최대 |
낮은 삽입 손실은 이더넷 링크 전반에 걸쳐 신호 강도를 유지하여 안정적인 네트워크 성능을 보장합니다.
| 빈도 | 요구 사항 |
| 1MHz~30MHz | -18dB 최소 |
| 30MHz~60MHz | -18 + 20LOG(F/30MHz)dB |
| 60MHz~80MHz | -12dB 최소 |
반사 손실 성능은 신호 반사를 최소화하고 통신 신뢰성을 향상시킵니다.
| 빈도 | 요구 사항 |
| 500kHz~1MHz | -70dB 최소 |
| 10MHz | -50dB 최소 |
| 30MHz | -45dB 최소 |
| 50MHz | -40dB 최소 |
| 100MHz | -35dB 최소 |
| 빈도 | CM-CM 거부 | CM-DM 거부 |
|---|---|---|
| 100kHz~1MHz | ≥70dB | ≥70dB |
| 10MHz | ≥47dB | ≥60dB |
| 30MHz | ≥42dB | ≥50dB |
| 60MHz | ≥37dB | ≥45dB |
| 100MHz | ≥30dB | ≥40dB |
통합 자기 장치는 최대 70dB의 공통 모드 잡음 억제 기능을 제공하여 신호 무결성을 유지하고 EMI 방출을 줄이며 산업용 및 임베디드 네트워킹 애플리케이션에서 이더넷 신뢰성을 향상시킵니다.
내구성과 안정적인 전기 연결을 위해 설계된 08B1-1X1T-06-F는 표준 제조 공정을 견딜 수 있도록 제작된 고급 소재를 사용합니다.
이러한 소재는 까다로운 작동 환경에서 장기적인 내구성과 안정적인 전기 성능을 제공합니다.
08B1-1X1T-06-F는 주요 산업 요구 사항을 준수합니다.
UL 파일 번호:
이러한 인증은 제품 승인을 간소화하고 글로벌 배포 호환성을 보장하는 데 도움이 됩니다.
아니요. 이 ICM은 10BASE-T 및 100BASE-TX 고속 이더넷 애플리케이션용으로 특별히 설계되었습니다. 기가비트 이더넷에는 1000BASE-T 작동을 지원하는 다른 자기 아키텍처가 필요합니다.
아니요. 이 버전은 비 PoE RJ45 ICM으로 분류됩니다.
통합 자기 장치는 1500Vrms 절연을 제공하여 IEEE 802.3 절연 요구 사항을 충족합니다.
아니요. 08B1-1X1T-06-F는 외부 상태 표시가 필요하지 않은 애플리케이션을 위해 설계된 No-LED 구성입니다.
커넥터는 견고한 기계적 유지 및 납땜 접합 신뢰성을 위해 스루홀 장착을 사용합니다.
