제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO

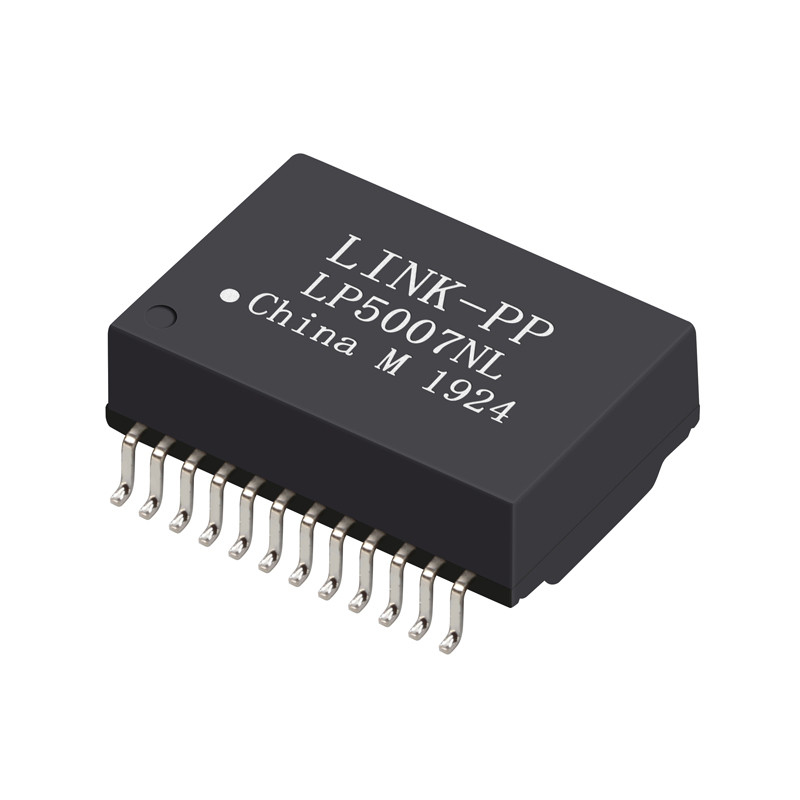

모델 번호: LP5007NL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
원본: |
PT61020EL |
동등물: |
LP5007NL |
속도: |
1000 베이스-티 |
트랜스포머 형: |
격리 및 데이터 인터페이스 |
온도: |
-40°C ~ 85°C |
파일: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone 포맷 / S-매개 변수 |
원본: |
PT61020EL |
동등물: |
LP5007NL |
속도: |
1000 베이스-티 |
트랜스포머 형: |
격리 및 데이터 인터페이스 |
온도: |
-40°C ~ 85°C |
파일: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone 포맷 / S-매개 변수 |
| 사양 | 값 |
|---|---|
| 인덕턴스 | 350 µH 최소 @ 100 kHz, 0.2 V, 8 mA DC 바이어스 |
| 누설 인덕턴스 | 0.50 µH 최대 @ 100 kHz, 0.2 V |
| 권선 간 커패시턴스 | 25 pF typ @ 100 kHz, 0.2 V |
| DC 저항 (DCR) | 0.90 Ω 최대 |
| 삽입 손실 | -1.1 dB 최대 (0.3–100 MHz) |
| 반사 손실 | -18 dB 최소 (0.3–30 MHz) -14.4 dB (40 MHz) -13.1 dB (50 MHz) -12 dB (60–80 MHz) |
| 크로스토크 | -35 dB 최소 (0.3–30 MHz) -28 dB 최소 (60–100 MHz) |
| 공통 모드 제거 | -40 dB 최소 (0.3–30 MHz) -35 dB (60 MHz) -30 dB (80–100 MHz) |
| 턴 비율 | 1CT : 1 ±5% |
| PoE+ 전류 | 1000BASE-T의 경우 최대 650 mA |
| 절연 전압 (Hi-Pot) | 1500 VAC, 1 mA, 1초 |
| 작동 온도 범위 | -40°C ~ +85°C |
이 PT61020EL은 10/100/1000 Base-T 이더넷 애플리케이션을 위해 설계된 단일 포트, 표면 실장 LAN 변압기 모듈입니다. 내구성을 강화하기 위해 포팅된 구조로 제작된 이 변압기는 고성능 네트워킹 장비 에 이상적입니다.이더넷을 통한 전원 공급 (PoE+)이 필요한 장비입니다.
17.62 × 16 × 6 mm의 소형 풋프린트를 가진 PT61020EL은 견고한 자기 성능과 1.5 kVrms의 높은 절연 장벽을 통합하여 안정적인 신호 무결성과 시스템 보호를 보장합니다.최대 650 mA의 PoE+ 전류
를 지원하여 라우터, 스위치, IP 카메라 및 산업용 네트워킹 장치를 포함한 IEEE 802.3 이더넷 시스템의 요구 사항을 충족합니다.PT61020EL 1000Base-T LAN 변압기 특징: ■
PT61020EL 응용 분야:장거리 기가비트 이더넷 10/100/1000 Base-T 전이중 애플리케이션용으로 설계됨
PT61020EL 응용 분야:리플로우 공정(245 ° 피크)을 위해 설계된 로우 프로파일 표면 실장 패키징
PT61020EL 응용 분야:Category 5 UTP 케이블 4쌍 지원
PT61020EL 응용 분야:RoHS 준수
PT61020EL 응용 분야:■ LAN
■ 이더넷
