제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: 0826-1L1T-57-F
문서: LPJK1014A8NL.pdf
지불과 운송 용어
최소 주문 수량: 50/500/1000
가격: $0.09-$1.05
포장 세부 사항: 1개의 쟁반에 있는 50 PC, 각 판지의 32*30*31,8.5 KGS (1200pcs)인 1개의 판지에 있는 24tray
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3000000/Month
MPN: |
0826-1L1T-57-F |
동등한: |
LPJK1014A8NL |
시리즈: |
RJ45 MagJack ICM |
이더넷 표준: |
10Base-T / 100Base-TX |
포트 구성: |
1×1 |
포 평가: |
PoE+ 30W 클래스 |
장착 유형: |
구멍을 통해 |
LED 구성: |
녹색/녹색-노란색 |
OCL: |
최소 350μH |
절연 전압: |
2250VDC |
MPN: |
0826-1L1T-57-F |
동등한: |
LPJK1014A8NL |
시리즈: |
RJ45 MagJack ICM |
이더넷 표준: |
10Base-T / 100Base-TX |
포트 구성: |
1×1 |
포 평가: |
PoE+ 30W 클래스 |
장착 유형: |
구멍을 통해 |
LED 구성: |
녹색/녹색-노란색 |
OCL: |
최소 350μH |
절연 전압: |
2250VDC |

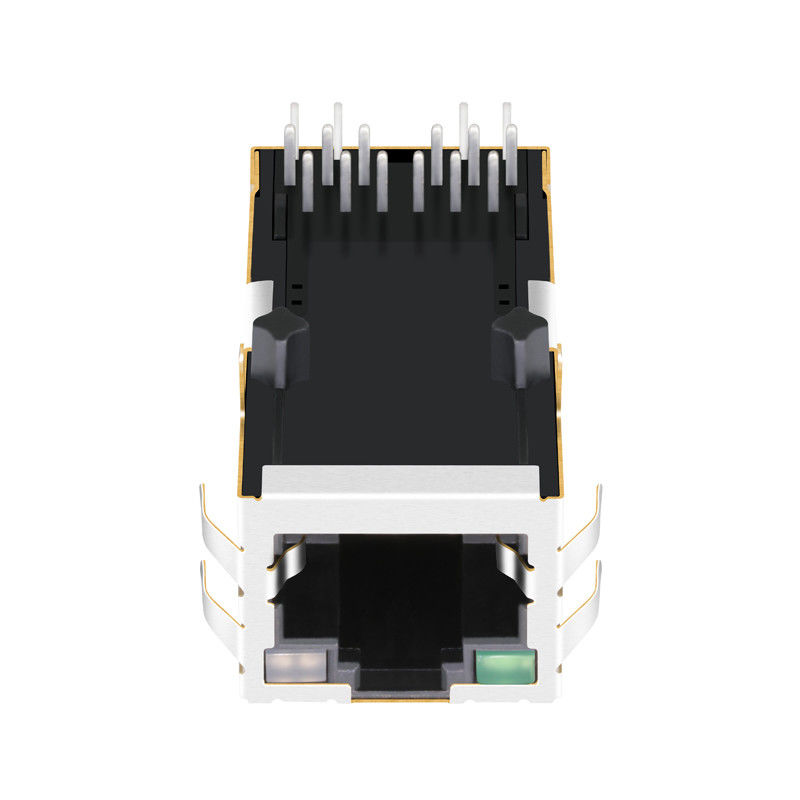

의0826-1L1T-57-F단일 포트 (1x1)10/100Base-T 패스트 이더넷 매그 잭융합된IEEE 802.3at PoE+ (30W)주요 사양은탭 업 (러치 업)항구 방향뚫려진 구멍PCB 장착1500Vrms이렉트릭 격리, 작동 온도0°C ~ +70°C, 그리고 통합녹색 (왼쪽) / 녹색 노란색 (오른쪽)LED, 내부 자석으로 구성되어 있으며, 600mA까지의 연속 DC 전류로 배열되는 핵을 방지합니다.및 접근 제어 패널.
의0826-1L1T-57-F산업 표준, 단일 포트 (1x1) MagJack 통합 커넥터 모듈 (ICM) 은 높은 신뢰성 데이터 전송을 필요로 하는 상업용 이더넷 장치와 최대30W의 이더넷 전력 (PoE+)완전히 준수IEEE 802.3 10/100Base-T그리고IEEE 802.3at 타입 2이 커넥터에는 전송 트랜스포머, 일반 모드 스고커, 밥 스미스 임피던스 종료, 고전류 PoE+ 전원 공급 회로 등이 있습니다.
설계된탭 업 (TU)포트 오리엔테이션, 0826-1L1T-57-F 기능을 통합녹색/녹색/노란색 (G/GY)진단 LED는 전용 조명 파이프가 필요하지 않고 즉각적인 포트 상태와 링크/활동 가시성을 제공합니다.상위 & 측면 EMI 탭FCC 15부 B급 배출량 준수를 보장하는 차시 패널에 대한 연속적인 귀싱 접촉을 보장합니다.0°C ~ +70°CIP 보안 카메라, 액세스 제어 단말기, VoIP 전화 및 스마트 IoT 게이트웨이에 최적의 구성 요소입니다.
| 매개 변수 | 사양 | 표준 / 참조 |
| 제품 시리즈 | MagJack® ICM | 벨 퓨즈 자기 솔루션 |
| 데이터 비율 | 10/100Base-T (빠른 이더넷) | IEEE 802.3 컴플라이언스 |
| PoE 등급 | PoE+ 30W (상속 600mA DC까지) | IEEE 802.3at 타입 2 |
| 작동 온도 | 0°C ~ +70°C | 상업용 운용 범위 |
| 저장 온도 | -40°C ~ +85°C | 포장에 포함 / 설치되지 않은 |
| 다이렉트릭 격리 (DWV) | 1500Vrms 분 | 60초 (Pri:Sec) |
| 포트 구성 | 1x1 포트, 탭 업 | 표준 프로파일 |
| 장착 방식 | 뚫고 가는 산 | 물결 / 손 용접 |
| EMI 탭 | 네 (위쪽과 측면) | 차체 스프링 어워딩 |
| RoHS 준수 | 네 (RoHS 6/6 준수) | 후자 "-F" 지정 |
| 메트릭 | 주파수 범위 | 기술 제한 | 참고문서 |
| 회전 비율 | TX & RX 채널 | 1CT:1CT (TX) / 1CT:1CT (RX) | ±2% 중앙에 꽂힌 대칭 |
| 오픈 서킷 인덕텐스 (OCL) | 100kHz, 100mV | 350μH 분 | 8mA DC 비아스를 적용하면 |
| 삽입 손실 (최대) | 1.0 MHz ∙ 100 MHz | -1.0 dB 최대 | 평면 고주파 전송 |
| 수익 손실 (분) |
1.0 MHz 30 MHz 30MHz 60MHz 60MHz 80MHz |
-18 dB 미니 -14 dB 미니 -12 dB 미니 |
100Ω 시스템 임페던스 |
| 일반적인 모드 거부 (Min) | 1.0 MHz ∙ 100 MHz | -30 dB 분 | EMI 일반 모드 약화 |
| 크로스 스톡 (분) | 1.0 MHz ∙ 100 MHz | -35 dB 미니 | 채널 간 격리 |
0826-1L1T-57-F 내부에서, 10/100Base-TX (TX를 위한 핀 1/2, RX를 위한 핀 3/6) 를 위한 디ферен셜 짝은 1:1 격리 트랜스포머와 공통 모드 스코크를 통해 이동한다.케이블 변압기의 중앙 탭은 전원 PoE + 전원 레일에 직접 연결됩니다.:
A:0°C ~ +70°C, 야외 설치는 30W PoE 회로에서 태양 전지 부하와 내부 열 분비를 고려해야합니다. 내부 방의 온도가 +70 °C를 초과 할 위험이있는 경우,하드웨어 엔지니어는 산업용 형제로 업그레이드해야합니다.0826-1X1T-57-F (-40°C ~ +85°C).
A: 왼쪽 LED는 단색 녹색 다이오드 (일반적으로 2.1V ∼2.2V 20mA에서 앞으로 떨어진다).오른쪽 LED는 하위 개정에 따라 반 병렬 또는 공통 카थो드에 배선 된 이색 녹색/노란 다이오드입니다; PHY 또는 SoC GPIO의 일련 저항을 통해 드라이브 전류는 10mA ∼ 20mA로 제한되어야 합니다.
A: 일반적인 자기계는 높은 DC 전류가 차분 윙을 통과 할 때 포화됩니다. 0826-1L1T-57-F는 고 포화성 페리트 코어가 유지되도록 테스트 된 고 전류 중앙 탭을 사용합니다.연속 PoE 전류에 8mA DC 편차가 쌓여있는 경우에도 ≥350 μH OCL, 연결을 떨어뜨리지 않도록 합니다.
