제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: LPJ2011CNL
지불과 운송 용어
최소 주문 수량: 50/500/1000
가격: OEM Price
포장 세부 사항: 트레이 패키지 : 32*30*31, 각각 통의 8.5 KGS (1200pcs) 인 1개 통에서 1 tray,24tray의 50 PC
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3000000/Month
부품번호: |
LPJ2011CNL |
샘플: |
무료 이용 가능 |
파일: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone 포맷 / S-매개 변수 |
수명: |
20년 이상 |
호환 가능한 브랜드: |
벨퓨즈 |
포트 수: |
1X1 |
걸쇠: |
위로 |
데이터 속도: |
100base-t |
PoE: |
비 |
LED 옵션: |
없이 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
0°C ~ +70°C |
부품번호: |
LPJ2011CNL |
샘플: |
무료 이용 가능 |
파일: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone 포맷 / S-매개 변수 |
수명: |
20년 이상 |
호환 가능한 브랜드: |
벨퓨즈 |
포트 수: |
1X1 |
걸쇠: |
위로 |
데이터 속도: |
100base-t |
PoE: |
비 |
LED 옵션: |
없이 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
0°C ~ +70°C |

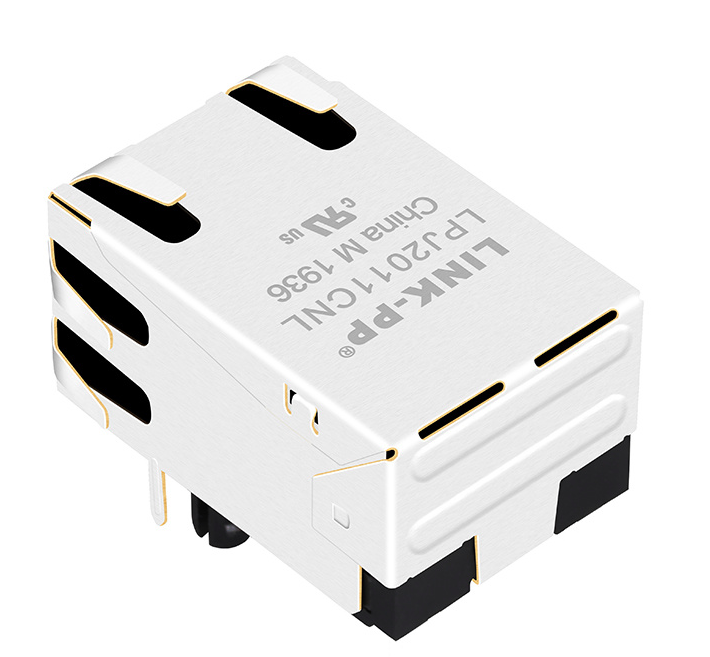

LINK-PP의 LPJ2011CNL는 표준 10/100 베이스-T 이더넷 네트워킹을 위해 설계된 통합 자석 (ICM) 을 갖춘 프리미엄, 보호된 8 핀 RJ45 커넥터입니다.표준 1x1 포트 구성, 탭-업 디자인, 그리고 Through-Hole Technology (THT) 마운팅, 이 MagJack는 뛰어난 EMI 보호 및 신호 무결성을 제공하면서 PCB 부동산을 최적화하도록 설계되었습니다.
IEEE 802에 완전히 적합합니다.3RoHS, UL 및 REACH 표준에 따라 LPJ2011CNL는 산업용 PC, 스마트 홈 자동화 및 소비자 전자제품에 널리 배포되는 매우 신뢰할 수있는 연결 솔루션입니다.
| 매개 변수 | 사양 |
|---|---|
| 회전 비율 (±2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| 인덕턴스 | 350μH 미니 @ 100kHz, 0.1V, 8mA |
| 삽입 손실 | -1.0 dB 최대 (0.1~100MHz) |
| 수익 손실 | 1·30 MHz: -20 dB 미니30·60 MHz: -15 dB 미니60·80 MHz: -10 dB 미니 |
| 크로스 스톡 | 1·30 MHz: -20 dB 미니30·60 MHz: -15 dB 미니60·100 MHz: -30 dB 미니 |
| 일반 모드 거부 (CMR) | -30dB 미니 (1100MHz) |
| 격리 전압 (Hi-Pot) | 1500 VAC RMS 60초 분간 |
| 작동 온도 | 0°C ~ +70°C |
| 이더넷 표준 | 10BASE-T / 100BASE-TX |
| 자기적 통합 | 융합된 LAN 자기 |
만약 여러분의 디자인이 콤팩트하고 신뢰할 수 있는 이더넷 인터페이스를 필요로 한다면 LPJ2011CNL RJ45 MagJack는 매우 적합합니다.통합 된 자석이 PCB 디자인을 간소화 할 수 있으며 10/100 베이스-T 응용 프로그램에 대한 신호 무결성을 지원합니다.탭 업 형식 요소는 포트 지향이 중요한 레이아웃에 적합하며, LED 없는 디자인은 시각 링크/활동 표시가 필요하지 않은 제품에 모듈을 간단하게 유지합니다.
이 모델은 또한 교체, 재설계 또는 멀티 소스 조달 전략을 지원 할 수있는 핀-투-핀 호환성 10/100 Base-T RJ45 잭을 찾는 구매자에게 실용적인 선택입니다.
탄탄한 보호 및 표준 발자국 덕분에 LPJ2011CNL는 매우 다재다능합니다. 일반적인 응용 분야는 다음과 같습니다.
만약 당신이신뢰성 있는 10/100 Base-T RJ45 자기장치, 탭업 방향, LED가 없고 보호된 구멍 구조,LPJ2011CNL다음 이더넷 설계에 효율적인 선택입니다.
LPJ2011CNL는10/100 베이스-T애플리케이션이 아니라 기가비트 이더넷입니다.
아니, 이 모델은LED 없이버전입니다.
LPJ2011CNL는비 PoERJ45 자석 잭
이 방법은뚫린 구멍 기술 (THT)PCB 장착용
통합 된 자기계는 PCB 설계를 단순화하고 이더넷 신호 처리 개선 및 필요한 외부 구성 요소 수를 줄이는 데 도움이됩니다.
