제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: 000-7365-30R-LF1
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$0.8
포장 세부 사항: T&R
배달 시간: 3 일 이내에 재고선
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
부품 번호: |
000-7365-30R-LF1 |
LINK-PP 모델: |
LP5014NL |
설치: |
smt |
유형: |
기가비트 이더넷 트랜스 |
포: |
비 POE |
핀 번호: |
48 |
부품 번호: |
000-7365-30R-LF1 |
LINK-PP 모델: |
LP5014NL |
설치: |
smt |
유형: |
기가비트 이더넷 트랜스 |
포: |
비 POE |
핀 번호: |
48 |
| 매개변수 | 설명 |
|---|---|
| 모델 | 000-7365-30R-LF1 Cross LP5014NL |
| 제조업체 | LINK-PP |

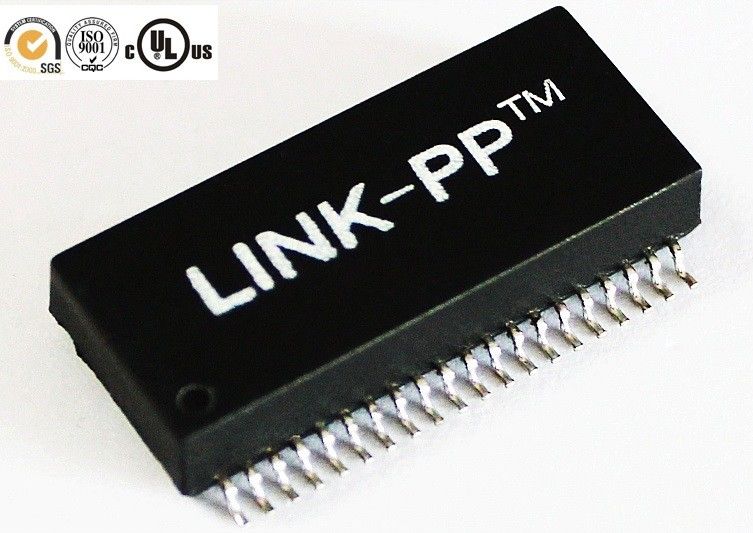

| 제품 유형 | 듀얼 포트 기가비트 이더넷 변압기 |
| 데이터 속도 | 10 / 100 / 1000Base-T |
| 턴 비율 | 1CT:1CT (TX) / 1CT:1CT (RX) |
| OCL (개방 회로 인덕턴스) | ≥ 350 µH min @ 100 kHz, 100 mV, 8 mA DC 바이어스 |
| 삽입 손실 | ≤ 1.0 dB max (1–100 MHz) |
| 반사 손실 (최소) | 1–30 MHz: 18 dB 40 MHz: 18 dB 50 MHz: 16 dB 60–80 MHz: 12 dB 100 MHz: 10 dB |
| 누화 (최소) | 30 MHz: 45 dB 60 MHz: 40 dB 100 MHz: 35 dB |
| DCMR (최소) | 30 MHz: 43 dB 60 MHz: 37 dB 100 MHz: 33 dB |
| 절연 전압 | 1500 Vrms min |
| 작동 온도 | –40 °C ~ +85 °C |
| 패키지 유형 | 48핀 SMT |
| 패키지 크기 | 약 28.0 × 15.4 × 7.0 mm |
| RoHS / REACH | 준수 |
| 호환 모델 | Pulse H5014NL |
| 응용 분야 | 이더넷 스위치, 라우터, NIC, 산업 제어 시스템, IP 카메라, VoIP 전화 |
| 전기적 사양 | |
| 턴 비율 | 50KHz, 0.5V |
| 칩 측 | 라인 측=1CT: 1CT+_2% |
| 인덕턴스(Ls) | 100KHz, 0.1V, 12mA DC 바이어스: |
| 칩 측 | 350uH Min |
| 삽입 손실 | 1-100MHz: -1.4dB Max |
| 반사 손실 |
1-30MHz: -16dB Min 40MHz: -14.4dB Min 50MHz: -13.1dB Min 60-80MHz: -12dB Min 100MHz: -10dB Min |
| 차동 대 공통 모드 제거: |
30MHz: -45dB Min 60MHz: -40dB Min 100MHz: -35dB Min |
| 누화 |
30MHz: -40dB Min 60MHz: -35dB Min 100MHz: -30dB Min |
| Hi-Pot | 1500Vrms Min |
000-7365-30R-LF WE LAN 개별 변압기 응용 분야:
다음 부품 번호도 제공할 수 있습니다:
| P25-156-P9W9 | LPJu5202b53nl |
| 101110F9017M440ZA | LPJ0025AGNL |
| 8188P-B-1 | LPJE651XBHNL |
| 000-5408-37R-LF3 ( 74092010 ) | LP88026 |
| 000-7090-37R-LF1 | LP1188NLE |
| 000-7093-37R-LF1 | LP5007ANLE |
| 000-7365-30R-LF1 ( 749020020 ) | LP5014ANLE |
| 020181MHAM4M408ZA | LPJU4202A64NL |
| 0810-1X1T-01 | LPJ2012KONL |
| 0810-1X1T-03 | LPJ2026KONL |
| 0810-1x1T-03-F | LPJ2026KONL |
| 0810-1X1T-06 | JH8087-6A57R |
| 0810-1X1T-06 | LPJ2011KONL |
| 0810-1X4T-06-F | JH48087-6A57R |
| 0811-2X4R-28-F | LPJ47212CNL |
| 0811-2X4R-79-F | JH7434FER |
