제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: 0826 1X1T GH F
문서: LPJK6064AONL.pdf
지불과 운송 용어
최소 주문 수량: 50개
가격: $1.05
포장 세부 사항: 50PCS/Tray, 1200pcs/Carton
배달 시간: 3 일 이내에 재고선
지불 조건: NET30/60/90일,D/A,D/P,T/T
공급 능력: 250000-320000/Month
부품 번호: |
0826-1X1T-GH-F |
제품 유형: |
ICM(통합 커넥터 모듈) |
이더넷 속도: |
1000base-t |
포트 구성: |
단일 포트, 1×1 |
POE 기능: |
PoE+ 30W |
RJ45 탭: |
탭 업 |
설치: |
구멍 마운트를 통해 |
LED 구성: |
OG/Y |
작동 온도: |
-40°C ~ +85°C |
EMI 탭: |
예 |
OCL: |
최소 350μH |
하이팟: |
2250VDC |
부품 번호: |
0826-1X1T-GH-F |
제품 유형: |
ICM(통합 커넥터 모듈) |
이더넷 속도: |
1000base-t |
포트 구성: |
단일 포트, 1×1 |
POE 기능: |
PoE+ 30W |
RJ45 탭: |
탭 업 |
설치: |
구멍 마운트를 통해 |
LED 구성: |
OG/Y |
작동 온도: |
-40°C ~ +85°C |
EMI 탭: |
예 |
OCL: |
최소 350μH |
하이팟: |
2250VDC |

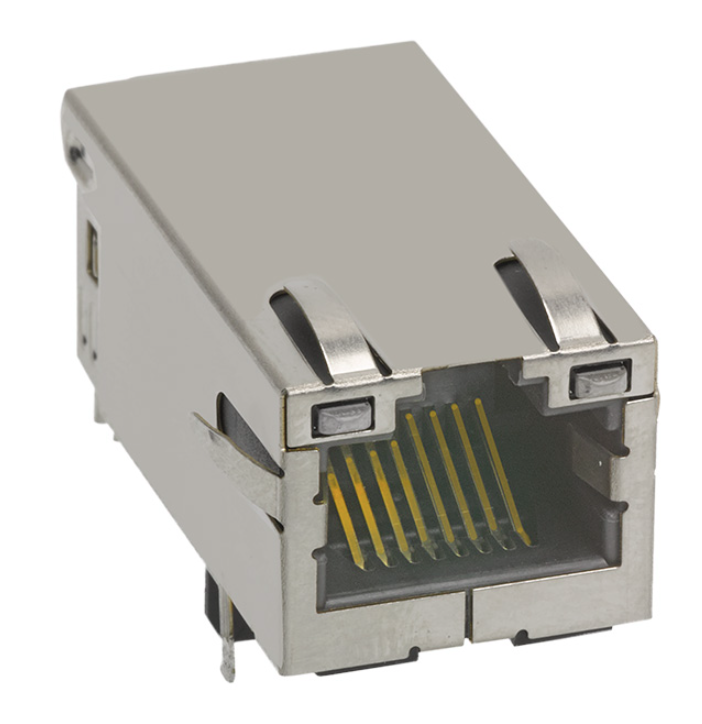

0826-1X1T-GH-F 는 통합 마그네틱 및 Power over Ethernet Plus (PoE+) 기능을 갖춘 산업 등급 단일 포트(1x1) 기가비트 이더넷 통합 커넥터 모듈(ICM)입니다.. IEEE 802.3at 표준을 완벽하게 준수하며 최대 30W의 연속 전력(720mA @ 57VDC) 을 제공하면서도 강력한 2250VDC 절연 내압★ 산업용 이더넷
공간 효율적인 탭 업, 스루홀 폼 팩터와 바이컬러 상태 LED로 구성되어 있으며, 확장된 온도 범위인 -40°C ~ +85°C에서 안정적으로 작동하여 산업용 IoT 게이트웨이, IP 보안 카메라, 고출력 무선 액세스 포인트(WAP) 및 임베디드 컴퓨팅 플랫폼에 최적의 선택입니다.
| 파라미터 | 값 | 엔지니어링 참고 / 참조 |
| 부품 번호(MPN) | Pulse Electronics | 도면 개정: Rev. D |
| 포트 구성 | 1x1(단일 포트), 탭 업 | 표준 높이 프로파일 |
| 이더넷 데이터 속도 | 10/100/1000BASE-T(기가비트) | 4쌍 균형 변압기 |
| 장착 유형 | 스루홀 마운트(THT) | 웨이브 솔더링: 최대 260°C (≤ 10초) |
| 하우징 재질 | 열가소성 PA, 블랙 | 난연 등급 UL 94V-0 |
| 접점 도금 | 니켈 30μ인치 위에 경질 금 50μ인치 | FCC 규정 준수 |
| 차폐 | 구리 합금, 니켈 도금 | 통합 EMI 탭(핑거) |
| 작동 온도 | -40°C ~ +85°C | 확장/산업용 온도 |
| 기관 인증 | UL 인증(파일 #E196366 & E169987) | RoHS 준수 |
| 미터법 | 사양 | 준수 / 테스트 조건 |
| PoE 분류 | PoE+(IEEE 802.3at 준수) | 최대 30W 전력 공급 |
| 연속 전류 정격 | 최대 720mA @ 57VDC 연속 | 균형 DC 라인 전류 |
| 피크 돌입 전류 | 최대 1.2A @ 57VDC | 지속 시간: 200ms |
| 절연 내압(하이팟) | 2250VDC | 100% 생산 테스트(IEEE 802.3) |
| 권선비(TP1 ~ TP4) | 1CT : 1CT ±2% | 모든 4개 채널에 걸쳐 일치 |
| 개방 회로 인덕턴스(OCL) | 최소 350μH | 100kHz, 100mVrms, 11mA DC 바이어스 |
| 삽입 손실 |
0.1MHz – 1.0MHz: 최대 -1.1dB 1.0MHz – 65MHz: 최대 -0.8dB 65MHz – 100MHz: 최대 -1.0dB 100MHz – 125MHz: 최대 -1.2dB |
기가비트 신호 무결성 사양 초과 |
| 반사 손실(최소) |
0.5MHz – 40MHz: -18dB 40MHz – 100MHz: -[12 - 20·log(f/80MHz)] dB |
일치하는 100Ω 차동 라인 |
| CM 대 CM 감쇠 | -30dB 최소 (100kHz – 100MHz) | 공통 모드 필터링 |
| CM 대 DM 감쇠 | -35dB 최소 (100kHz – 100MHz) | 누화 및 방사 억제 |
| 표시등 | 색상 | 순방향 전압(일반) | 주요 파장 | 핀 할당 및 극성 |
| LED 1(좌) | 노란색 | 2.1V | 590nm | 핀 17(+) / 핀 18(-) |
| LED 2(우) | 주황색 | 2.0V | 610nm | 핀 19(+) / 핀 20(-) |
| LED 2(우) | 녹색 | 2.2V | 570nm | 핀 19(-) / 핀 20(+) (바이컬러) |
0826-1X1T-GH-F는 스루홀 PCB 장착을 사용합니다.탭 업RJ45 구성 및 표준 높이 프로파일. 기계 도면은 전체 커넥터 개요, 터미널 위치, 장착 형상, 패널 개구부 권장 사항 및 리드 치수를 제공합니다.표준기계적 특징
도면 정보
| 장착 | 스루홀 |
|---|---|
| 포트 방향 | 탭 업 |
| 프로파일 | 표준 |
| 커넥터 폭 참조 | 0.500인치 [12.70mm] |
| 커넥터 전체 길이 참조 | 1.290인치 [32.77mm] |
| 전면 높이 참조 | 0.642인치 [16.31mm] |
| PCB 관련 높이 참조 | 0.536인치 [13.61mm] |
| 권장 패널 개구부 폭 | 0.672인치 [17.07mm] |
| 권장 패널 개구부 높이 | 0.551인치 [14.00mm] |
| 권장 패널 개구부 깊이/참조 | 0.080인치 [2.03mm] |
| 이 치수는 도면 참조로 취급해야 하며, 생산 툴링 또는 PCB 출시 전에 최신 제어 도면과 대조해야 합니다. | 응용 분야 |
0826-1X1T-GH-F는 통합 마그네틱 및 PoE+ 기능이 필요한 1포트 기가비트 이더넷 애플리케이션을 위해 설계되었습니다.
★ PoE 네트워킹 장비RJ45 인터페이스와 마그네틱이 단일 PCB 장착 부품으로 통합되어야 하는 이더넷 전원 네트워크 장비용.★ 산업용 이더넷
–40°C ~ +85°C의 작동 범위는 더 넓은 주변 온도 조건에 노출되는 애플리케이션을 지원합니다.
단일 포트 1×1 구성은 컴팩트한 통합 이더넷 인터페이스를 요구하는 임베디드 보드 및 네트워킹 시스템에 적합합니다.
1000BASE-T 연결, PoE 기능, 상태 LED 및 스루홀 조립이 하드웨어 요구 사항의 일부인 경우 유용합니다.
통합 마그네틱이 있는 표준 기가비트 이더넷 인터페이스를 요구하는 연결 장치에 적합합니다.
📥
LPJK6064AONL.pdf
PoE 표준
| 드롭인 호환성 참고 사항 | Bel Fuse | 0826-1X1T-GH-F | 1GbE | PoE+(30W) |
| 원본 기준 MPN | Pulse Electronics | Q1: 0826-1X1T-GH-F를 비-PoE 기가비트 애플리케이션에 사용할 수 있습니까? | A: 예. 0826-1X1T-GH-F는 표준 10/100/1000BASE-T 이더넷 데이터 네트워크와 완벽하게 하위 호환됩니다. PoE가 필요하지 않은 경우, 센터 탭 핀(VC1–VC4: 핀 13, 14, 15, 16)을 연결하지 않은 상태(플로팅)로 두고 절연된 PCB 패드를 사용하십시오. | JK0-0177NL |
| 1GbE | PoE+(30W) 기능적 일치; LED 순방향 전압 및 풋프린트 센터 탭 피치 확인.Wurth Elektronik |
Q1: 0826-1X1T-GH-F를 비-PoE 기가비트 애플리케이션에 사용할 수 있습니까? | A: 예. 0826-1X1T-GH-F는 표준 10/100/1000BASE-T 이더넷 데이터 네트워크와 완벽하게 하위 호환됩니다. PoE가 필요하지 않은 경우, 센터 탭 핀(VC1–VC4: 핀 13, 14, 15, 16)을 연결하지 않은 상태(플로팅)로 두고 절연된 PCB 패드를 사용하십시오. | PoE+(30W) |
| 100% 핀 대 핀 호환; 패널 스프링 핑거 EMI 위치 확인. | HALO Electronics | Q1: 0826-1X1T-GH-F를 비-PoE 기가비트 애플리케이션에 사용할 수 있습니까? | A: 예. 0826-1X1T-GH-F는 표준 10/100/1000BASE-T 이더넷 데이터 네트워크와 완벽하게 하위 호환됩니다. PoE가 필요하지 않은 경우, 센터 탭 핀(VC1–VC4: 핀 13, 14, 15, 16)을 연결하지 않은 상태(플로팅)로 두고 절연된 PCB 패드를 사용하십시오. | PoE+(30W) |
| 확장 온도 준수; 트레이스 제외 형상 검토. | 자주 묻는 질문 | Q1: 0826-1X1T-GH-F를 비-PoE 기가비트 애플리케이션에 사용할 수 있습니까? | A: 예. 0826-1X1T-GH-F는 표준 10/100/1000BASE-T 이더넷 데이터 네트워크와 완벽하게 하위 호환됩니다. PoE가 필요하지 않은 경우, 센터 탭 핀(VC1–VC4: 핀 13, 14, 15, 16)을 연결하지 않은 상태(플로팅)로 두고 절연된 PCB 패드를 사용하십시오. | Q2: 이 MagJack에서 PoE(802.3af)와 PoE+(802.3at)의 주요 차이점은 무엇입니까? |
A: 커넥터 하우징은 고온 열가소성 수지(UL 94V-0)로 성형됩니다. 권장되는 최대 웨이브 솔더링 사양은 10초를 초과하지 않는 기간 동안 최대 260°C입니다.
A: LED 1(좌)은 핀 17(+)와 18(-)에 구동되는 단일 색상 노란색 다이오드입니다. LED 2(우)는 이중 색상(주황색/녹색) 바이폴라 어셈블리입니다. 핀 19에 양의 전압을 인가하면 주황색이 켜지고, 핀 20에 양의 전압을 인가하면 녹색이 켜집니다. 일반적인 전류 소모는 20mA입니다.
