제품 상세정보
원래 장소: 광 동, 중국
브랜드 이름: LINK-PP
인증: RoHS,Reach,SGS, UL,ISO9001
모델 번호: LPJ0009GDNL
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: $0.09-$1.85
포장 세부 사항: 50PCS/Tray, 1200pcs/Carton
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3000000/달
명세서: |
11A053-5722-00 |
부분 없음: |
LPJ0009GDNL |
이더넷: |
10/100의 기초 T |
Led: |
황색/녹색 |
Apllication: |
이더넷을 통한 전원 공급 |
샘플: |
유효한 |
명세서: |
11A053-5722-00 |
부분 없음: |
LPJ0009GDNL |
이더넷: |
10/100의 기초 T |
Led: |
황색/녹색 |
Apllication: |
이더넷을 통한 전원 공급 |
샘플: |
유효한 |

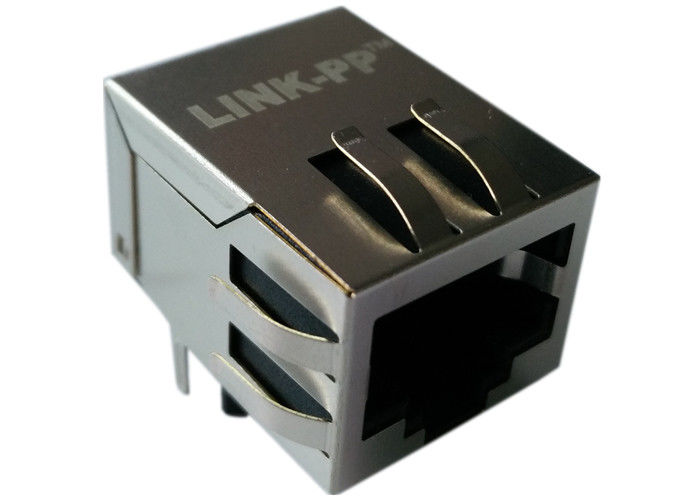

| 10/100의 기초 T를 가진 단 하나 항구 RJ45 연결관은 자기학, 황색/녹색 LED의 탭을, RoHS 아래로 통합했습니다 | |
| LINK-PP 부품 번호 | LPJ0009GDNL |
| 다른 부품 번호 | 11A053-5722-00 |
| 신청 랜 | 이더네트 (비 PoE) |
| AutomDX | 그렇습니다 |
| Bst 회로 | 그렇습니다 |
| 윤곽 RX | T, C |
| 윤곽 TX | T, C |
| 접촉 짝지어주는 지역 도금 | 금 6u”/15u”/30u” |
| 항구 당 핵심 | 4 |
| 다이오드 | 다이오드 없음 |
| LED 선택권 | YELLOW/GREEN |
| 래치 | 아래로 탭 |
| 항구의 수 | 1X1 |
| PCB | FR4 |
| PCB 산 각 | 옆 입장 |
| 포스트를 유지하는 PCB | T 포스트 |
| 포장 고도 (인치) | 0.528 |
| 포장 고도 (mm) | 13.40 |
| 포장 길이 (인치) | 0.839 |
| 포장 길이 (mm) | 21.30 |
| 포장 폭 (인치) | 0.626 |
| 포장 폭 (mm) | 15.90 |
| Pin 유형 | THT 땜납 |
| 고분고분한 RoHS | 땜납 공제대상에 있는 지도를 가진 YES-RoHS-5 |
| 수색 | 그렇습니다 |
| 방패 EMI 탭 | 없이 |
| 속도 | 10/100 BASE-T |
| 온도 | 0 70℃에 |
| 회전 비율 RX | 1CT: 1CT |
| 회전 비율 TX | 1CT: 1CT |
전기 SPECFICATIONS @25℃
1.Turn 비율: 1CT: 1CT
2.OCL (100KHz, 0.1Vrms, 8mA): 350uH 분
3.Insertion 손실:
0.1-100MHz: 최대 -1.1dB
4.Return 손실:
0.5-30MHz: -18dB 분
40MHz: -15.5dB 분
50MHz: -13.6dB 분
60-80MHz: -12dB 분
5.Cross 대화:
0.1-100MHz: -40dB Typ
6.Common 형태 거절:
0.1-30MHz: -50dB Typ
30-60MHz: -40dB Typ
60-100MHz: -35dB Typ
7.Isolation: 1500Vrms
8.Operating 온도: 0℃에 70℃.
일반 필요 사항
1개의 자격:
이 명세의 밑에 비치한 연결관은 인증 시험을 만나기 가능할 것입니다
여기에 지정되는 필요조건.
2 물자:
2.1 플라스틱 주거: UL94V-0
2.2 접촉: 구리 합금
2.3 방패: 구리 합금
3 끝:
3.1 접촉: 선택적으로 도금되는 금
3.2 접촉: 완전히 도금되는 니켈
3.3 접촉 땜납 꼬리를 위한 참고 고객 그림
3.4 방패: 완전히 도금되는 주석 또는 니켈
4 디자인과 건축:
연결관은에 디자인, 건축 및 물리적 차원 지정한 대로의 일 것입니다
적용 가능한 제품 그림 및 TIA 1096년. 이 명세 사이 충돌의 경우에는
제품 그림은, 그림 우선할 것입니다. 도금되는 50의 minch (1.27 mm) 금
TIA 1096 명세에 고분고분한 연결관.
제품의 5 검사:
연결관은 제품 그림과 내부 솜씨의 모든 지정된 차원을 만날 것입니다
기준. 부수고, 잘게 써, 오염 또는 느슨한 부속의 아무 기록도 때 없을 것입니다
도움을 받지 않는 눈에, 확대 없이, 검열하는.
6개의 등급:
6.1 현재: 1.5 암페어 최대 25°C에
6.2 전압: 150 VAC 최대
짝지어주/Unmating 가동의 7 최소 숫자:
7.1 성능 단계 1: 750 주기
7.2 성능 단계 2: 2500 주기
케이블 재 종료의 8 최소 숫자:
8.1 신청 그림을 참조하십시오
주요 고객
디자인하십시오 티타늄, 인텔, 삼성의 가자미, Jabil, Flextronics, Cypress, Freescale, EKF를 위해 .......
터미널 사용자를 위한 신청
PC 카드 허브와 같은 네트워킹 그리고 통신 장비를 위해 사용하는, 스위치, 대패, PC Mainboard, SDH, PDH의 IP 전화, xDSL 전산 통신기, 외침 센터 해결책, 복잡한 셋톱박스, VOIP 출입구 체제, 경계 게이트웨이 프로토콜, 빠른 이더네트 스위치…
경쟁 이점
경험 18 년 생산,
2600 직원,
100% 시험
가동 가능한 배달 시간
EMS 신청
붙박이 가동 가능한 PCB 회의; 엄밀하 가동 가능한 PCB 회의; 마이크로 전자 공학, 플립칩; 마이크로 전자 공학, 칩 선내에; 광전자 공학 회의; RF/무선 회의; 구멍 회의를 통해서; 지상 산 회의; 체계 회의; 인쇄 회로 기판 회의
