제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: 7499010211A
지불과 운송 용어
최소 주문 수량: 50/500/1000
가격: Supportive
포장 세부 사항: 50PCS/Tray, 1200pcs/Carton
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 4600K.PCS/Month
목: |
7499010211A 모듈형 RJ45 잭 |
가족: |
WE-RJ45 LAN 시리즈 |
데이터 속도: |
100BASE-tx |
통합 변압기: |
와 함께 |
포 기능: |
비 포 |
샘플: |
무료 이용 가능 |
목: |
7499010211A 모듈형 RJ45 잭 |
가족: |
WE-RJ45 LAN 시리즈 |
데이터 속도: |
100BASE-tx |
통합 변압기: |
와 함께 |
포 기능: |
비 포 |
샘플: |
무료 이용 가능 |
Wurth 7499010211A는 100BASE-TX 애플리케이션용으로 설계된 통합 마그네틱이 있는 단일 포트(1x1) RJ45 커넥터입니다. 탭 다운 래치, 상태 표시용 녹색-노란색 LED 및 안전한 PCB 부착을 위한 관통 홀(THT) 마운팅이 특징입니다.
|
부품 번호 |
Cross Made In China |
제조업체 |
설명 |
|
7499010211A |

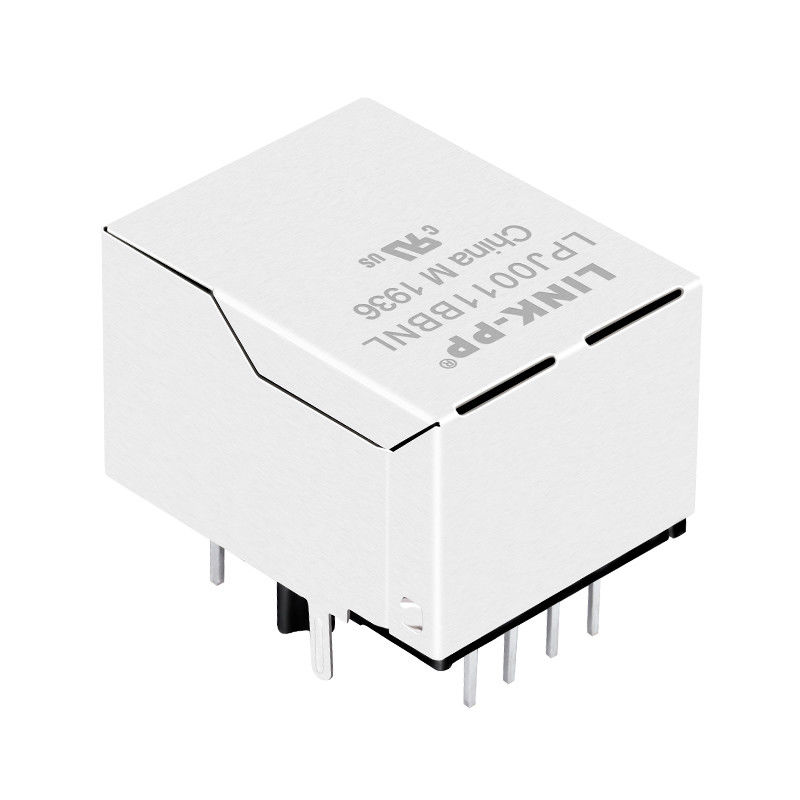

LPJ-0011BBNL |
LINK-PP |
통합 마그네틱이 있는 100BASE-TX RJ45 잭 |
|
|
|||
|
커넥터 방향 |
마운팅 유형 |
마그네틱 |
LED 색상 |
|
직각 |
관통 홀 |
포함 |
G/Y |
|
|
|||
|
플라스틱 하우징 재질 |
차폐 재질 |
접점 재질 |
차폐 |
|
열가소성 PA66 블랙 |
황동 |
인청동 |
차폐됨 |
| 속성 | 기호 | 테스트 조건 | 값 | 단위 | 허용 오차 |
|---|---|---|---|---|---|
| 인덕턴스 | L | 100 kHz/ 100 mV | 350 | μH | 최소 |
| 절연 시험 전압 | V_T | 1분 | 2250 | V (DC) | 최소 |
| 삽입 손실 | IL | 1-100 MHz | -1 | dB | 최대 |
| 반환 손실 | RL | 1-30 MHz | -18 | dB | 최소 |
| 반환 손실 | RL | 30-60 MHz | -12 | dB | 최소 |
| 반환 손실 | RL | 60-80 MHz | -10 | dB | 최소 |
| 반환 손실 | RL | 80-100 MHz | -10 | dB | 최소 |
| 누화 | CT | 1-60 MHz | -30 | dB | 최소 |
| 누화 | CT | 60-100 MHz | -30 | dB | 최소 |
| 공통 모드 제거비 | CMRR | 1-30 MHz | -30 | dB | 최소 |
| 공통 모드 제거비 | CMRR | 30-60 MHz | -30 | dB | 최소 |
| 공통 모드 제거비 | CMRR | 60-100 MHz | -30 | dB | 최소 |
| 권선비 | n | — | 1:1 | — | ±2% |
| 데이터 속도 | — | — | 100BASE-TX | — | — |
| 매개변수 | 사양 |
|---|---|
| 하우징 재질 | 열가소성 |
| 접점 재질 | 주석 금 도금 |
| 금 도금 두께 | 30 μin (0.76 μm) |
| PCB 위 높이 | 13.49 mm |
| 포트 방향 | 탭 다운 |
| 마운팅 스타일 | 관통 홀 |
| 차폐 재질 | 구리 합금 |
| 난연 등급 | UL94-V0 |
7499010211A는 10Mbps 및 100Mbps 이더넷(10/100Base-T)을 지원합니다. IEEE 802.3u 고속 이더넷 표준을 준수하여 라우터, 스위치 및 임베디드 네트워킹 장비에 적합합니다.
3. 7499010211A에 통합 마그네틱이 포함되어 있나요?
예. 커넥터에는 다음이 포함됩니다: 이더넷 절연 트랜스포머, 공통 모드 초크, 자동 MDI-X 지원 회로. 이러한 통합 마그네틱은 신호 무결성을 개선하고 전자기 간섭(EMI)을 줄입니다.
5. 7499010211A는 어떤 마운팅 유형을 사용하나요?이 커넥터는 직각(90°) 방향의 관통 홀 PCB 마운팅을 사용합니다. 이 설계는 강력한 기계적 안정성, 안정적인 납땜 연결, 이더넷 PCB 레이아웃으로의 쉬운 통합을 제공합니다.6. 작동 온도 범위는 어떻게 되나요?7499010211A의 일반적인 작동 온도 범위는 0°C ~ +70°C입니다. 이는 표준 상업용 네트워킹 장비에 적합합니다.7. 7499010211A는 일반적으로 어떤 애플리케이션에 사용되나요?일반적인 애플리케이션에는 이더넷 스위치, 라우터 및 게이트웨이, 임베디드 PC, 네트워크 인터페이스 카드(NIC), 산업용 컨트롤러, IoT 통신 장치가 포함됩니다.
예. 다른 제조업체에서 호환되는 RJ45 MagJack 대안을 사용할 수 있으며, 동일한 1x1 포트 구성, 10/100Base-T 지원, 녹색/노란색 LED 표시등, 탭 다운 래치 방향으로 설계된 모델이 포함됩니다. 예를 들어, LINK-PP LPJ0011BBNL은 많은 이더넷 설계에서 7499010211A의 호환 대체품으로 설계되었습니다.
