제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: LP5014NL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$0.8
포장 세부 사항: T&R
배달 시간: 3 일 이내에 재고선
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
부품 번호: |
LP5014NL |
호환 브랜드: |
워스 |
데이터 속도: |
1000base-t |
채널/포트 수: |
이중 |
포: |
비 |
장착 유형: |
smt |
회전 비율: |
1 : 1 |
작동 온도 범위: |
-40 ° C ~ +85 ° C |
부품 번호: |
LP5014NL |
호환 브랜드: |
워스 |
데이터 속도: |
1000base-t |
채널/포트 수: |
이중 |
포: |
비 |
장착 유형: |
smt |
회전 비율: |
1 : 1 |
작동 온도 범위: |
-40 ° C ~ +85 ° C |

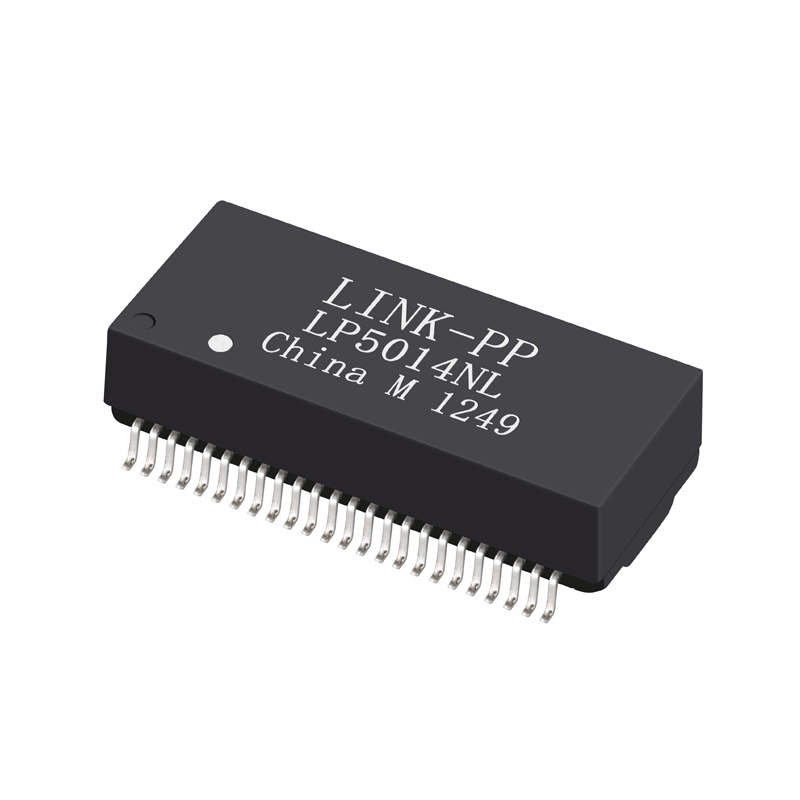

의LP5014NL에서LINK-PP가듀얼 포트 기가비트 이더넷 격리 트랜스포머용으로 설계된10/100/1000Base-T LAN 애플리케이션.
우수한 신호 무결성, 높은 격리 및 강력한 EMI 억제 성능을 제공합니다. 네트워크 인터페이스 카드, 스위치, 라우터 및 산업용 이더넷 시스템에 이상적입니다.
| 매개 변수 | 세부 사항 |
|---|---|
| 부문 번호 | LP5014NL |
| 제조업자 | LINK-PP |
| 설명 | 듀얼 포트 1000BASE-T 이더넷 트랜스포머, 1:1 회전 비율, SMT 패키지 |
| 시리즈 | XFMR 1000BASE-T 듀얼 포트 1:1 SMT |
| 트랜스포머 타입 | 격리 및 데이터 인터페이스 트랜스포머 |
| 적용 | 10/100/1000Base-T 이더넷 (Non-PoE) |
| 회전 비율 (TX / RX) | 1CT: 1CT |
| 건축물 | 프레임 열기 |
| 항구별 코어 | 16 |
| 장착형 | 표면 장착 (SMT) |
| 크기 (L × W × H) | 280.00mm × 16.20mm × 7.00mm |
| 작동 온도 | 40 °C ~ +85 °C |
| 패키지 높이 (인치/mm) | 0.276" / 7.00mm |
| 패키지 길이 (인치/mm) | 1.102" / 28.00mm |
| 패키지 너비 (인치/mm) | 0.638" / 16.20mm |
| 속도 | 1000BASE-T |
| 항구 수 | 이중 |
| 자동 극성 감지 | 지원 (Auto-MDI/MDIX) |
| RoHS / REACH 준수 | 네 |
| 격리 전압 | 1500 Vrms (분) |
| 단위 가격 | 연락처LINK-PP 판매공짜를 위해 |
| 전형적인 사용 사례 | 이더넷 스위치, NIC, 라우터, 미디어 변환기, 게이트웨이 |
| 매개 변수 | 전형적인 사양 |
|---|---|
| 삽입 손실 | 1~100 MHz: ≤ 1.0 dB (최대) |
| 반환 손실 (분) | 1·30 MHz: 18 dB 40 MHz: 18 dB 50 MHz: 16 dB 60~80 MHz: 12 dB 100MHz: 10 dB |
| 크로스 토크 (분) | 30 MHz: 45 dB 60 MHz: 40 dB 100 MHz: 35 dB |
| DCMR (분) | 30 MHz: 43 dB 60 MHz: 37 dB 100 MHz: 33 dB |
| 격리 전압 | ≥ 1500 Vrms |
| 작동 온도 | 40 °C ~ +85 °C |
