제품 상세정보
원래 장소: 중국 광둥
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: HC-027
지불과 운송 용어
최소 주문 수량: 1400Pcs
가격: $0.06-$1.5
포장 세부 사항: 테이프 & 롤: 1400pcs / 롤, 7000pcs / 카튼
배달 시간: 약 1~2주
지불 조건: TT,NET30/60/90 일
공급 능력: 6KK/개월
부문 번호: |
HC-027 |
항구의 수: |
단일 포트 |
핀 번호: |
12 |
자료 비율: |
10/100Base-T |
기계 패키지: |
SMD |
작동 온도: |
0℃~80℃ |
길이: |
8.4 밀리미터 |
너비: |
9.47mm |
높이: |
2.2 밀리미터 |
핀 피치: |
1.27 밀리미터 |
부문 번호: |
HC-027 |
항구의 수: |
단일 포트 |
핀 번호: |
12 |
자료 비율: |
10/100Base-T |
기계 패키지: |
SMD |
작동 온도: |
0℃~80℃ |
길이: |
8.4 밀리미터 |
너비: |
9.47mm |
높이: |
2.2 밀리미터 |
핀 피치: |
1.27 밀리미터 |

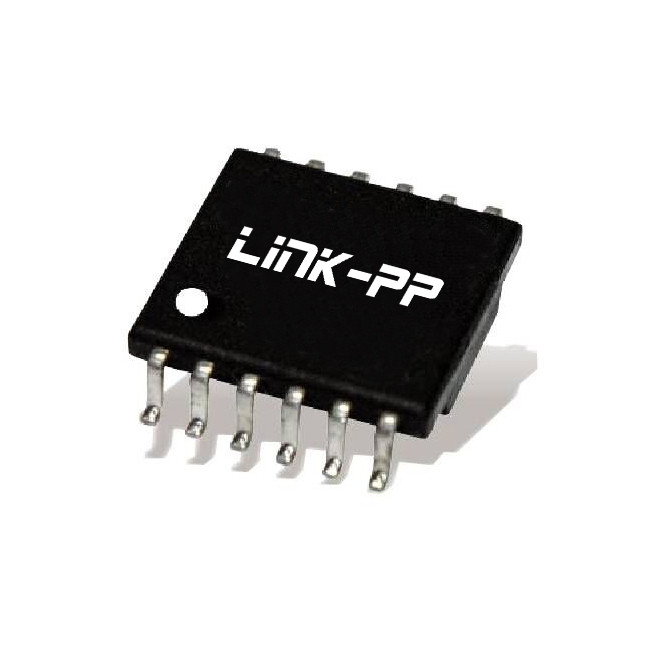

110/100Base-T 애플리케이션을 위해 설계된 고성능 이더넷 트랜스포머.
2HC-027는 RoHS를 완벽하게 준수하여 위험한 물질이 없도록 보장합니다.
3트랜스포머에는 SS-00259에 금지된 물질이 없습니다.
4RoHS 최고 용접 순위 260°C 3~5초 동안
5적외선 (IR) 재공류 용접 요구 사항을 충족하도록 설계되어 제조 과정에서 내구성과 신뢰성을 보장합니다.
6. IEEE 802.3 사양을 충족, 네트워크 응용 프로그램에서 안정적인 성능을 보장합니다.
7그 콤팩트 크기와 견고한 디자인은 다양한 산업 및 상업용 현대 네트워크 시스템에 적합합니다.
|
종류 |
평형 낮은 패스 100Ω 임피던스 |
|
회전 비율 (±5%) |
TX/RX = 1CT:1CT |
|
삽입 손실 |
-1.1 dB MIN @ 0.1~125 MHz |
|
수익 손실 |
-16 dB MIN @ 1~40 MHz -10+20*로그10 (f/80MHz) dB MIN @ 40~100MHz |
|
일반 모드 거부 비율 |
-42 dB MIN @ 2 MHz -15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz |
|
크로스 토크 |
-50 dB MIN @ 1 MHz
-50+22*log10 ((f/10MHz) dB MIN @ 10~100MHz
|
|
OCL |
350uH MIN. ((100KHz,100mV) |
|
Cw/w |
25pF Max. ((100KHz,100mV) |
|
DCR |
1-2 & 5-6 PIN: 1.0 Ω 최대. 7-8 & 11-12 PIN: 최대 1.5 Ω |
| CASE 핀 표면 접착 | Sn 두께 5μm 미니 |
|
히포트 테스트 |
1500VAC (60s / 10mA) |
| 작동 온도 | 0°C ~ +80°C |
| MSL | 2 |
HC-027 분류 재흐름 프로파일:
| 프로파일 특징 | 납 없는 조립 | |
| 램프업의 평균 비율 (TL ~ TP) | 3°C/초 최대 | |
| 전열 온도 미니. 최대 온도 시간 (분 ~ 최대) (s) |
150 °C 200 °C 60~180초 |
|
| 최대 Ts ~ TL 램프업 비율 |
3°C/초 최대 | |
| 위에서 유지되는 시간 온도 (TL) 시간 (tL) |
217 °C 60~150초 |
|
| 최고 온도 (Tp) 실제 최고 온도에서 5 °C 내의 시간 |
260 +0 / -5 °C 3~5초 |
250 +0 / -5 °C 20~40초 |
| 램프 다운 | 6°C/초 최대 | |
| 최고 온도까지 25 °C의 시간 | 최대 8분 | |
