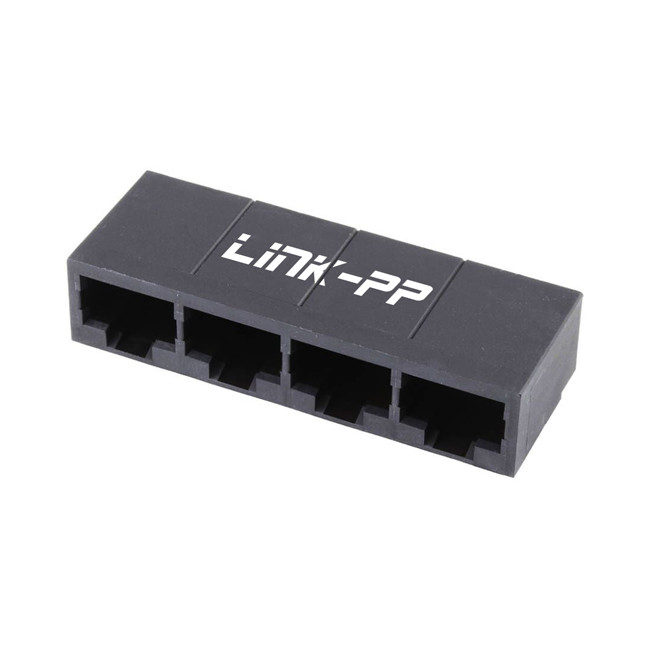

제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,ISO,ROHS,REACH
모델 번호: 43223-8140
지불과 운송 용어
최소 주문 수량: 50/500/1000
가격: $0.09-$3.85
포장 세부 사항: 트레이
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 4200K-PCS/Month
분류: |
모듈러 잭 및 플러그 |
자기를 띠: |
없이 |
항구의 수: |
1x4 포트 |
포지션의 수 / 접촉: |
8P8C |
성능 카테고리: |
Cat 3 |
POE: |
이용 불가능 |
분류: |
모듈러 잭 및 플러그 |
자기를 띠: |
없이 |
항구의 수: |
1x4 포트 |
포지션의 수 / 접촉: |
8P8C |
성능 카테고리: |
Cat 3 |
POE: |
이용 불가능 |
| 제품분류 |
모듈식 잭과 플러그 |
|---|---|
| 포트 구성 |
1x4 |
| 조명 파이프/LED | 아무 것도 |
| 위치/부하된 접촉 | 8/8 |
| 방향성 | 오른쪽 각 (변경 입구) |
| 종료 인터페이스 스타일 | 구멍을 통해 |
| 납 없는 공정 능력 | WAVE |
| PoE | 제1호 |
| 잭 하이트 | 12.83mm |
| PCB 로커터 | 네 |
| PCB 유지 | 네 |
| PCB 두께 - 권장 | 1.57mm |
| 피치 - 짝짓기 인터페이스 | 10.02mm |
| 피치 - 종료 인터페이스 | 1.27mm |
| 전류 - 접촉당 최대 | 1.5A |
| 보호 | 아니 |
| 전압 - 최대 | 150V AC (RMS) |
| 재료 - 금속 | 광소 금속 |
| 재료 - 플래팅 매칭 | 금 |
| 소재 - 접착 종료 | 진 |
| 재료 - 樹脂 | 고온 열 플라스틱 |
| 색상 - 樹脂 | 검은색 |
| 내구성 | 최대 500개의 짝짓기 주기로 |
| 작동 온도 범위 | -40°C ~ +85°C |
| 발화성 | 94V-0 |
43223-8140 8P8C 잭의 기계적 요구 사항:
|
설명 |
시험 조건 |
요구 사항 |
|
커넥터 매트 힘 |
매트 커넥터 |
22 N (5 lbf) |
|
내구성 |
매트 커넥터: 최대 500 회로 |
최대 10mAh |
|
진동 |
매트 커넥터와 진동 |
최대 10mAh |
|
플러그 유지 힘 |
A에서 플러그에 축적 당기는 힘을 적용 |
89 N (20 lbf) |
|
PCB 분리 힘 |
a에서 플러그에 세로 로드를 적용 |
4.5 N (1 lbf) |
PCB 위치:PCB에 모듈 잭을 정확하게 위치시키는 데 도움이되며, 핀이 PCB 패드와 올바르게 정렬되도록합니다. 조립 효율성을 향상시킬 수 있습니다.
PCB 유지:모듈 잭이 PCB에 단단히 고정되어 조작, 용접 또는 작동 중에 움직임을 방지하도록 보장합니다.
1) 재료:
가구: 유리로 채워진 나일론, UL94V-0, 색상: 검정
단열기: 유리로 채워진 나일론, UL94V-0, 색상: 검정
터미널: 포스포르 브론즈: 0.012/ 0.30 두꺼운
2) 6개의 회로 자크를 위해 중앙선에서 중앙선 간격은 0.448/11입니다.38,
8 회로 자크에 대한 중앙선과 중앙선 간격은.550/ 13입니다.97.
