제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: H5007NL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.3-$1.2
포장 세부 사항: T&R
배달 시간: 3 일 이내에 배송됩니다
지불 조건: TT,NET30/60/90 일
공급 능력: 5KK/월
설치: |
smt |
데이터 속도: |
1000base-t |
채널/포트 수: |
하나의 |
PoE: |
비 포 |
회전 비율: |
1:1 |
분리 전압: |
최소 1500Vrms |
길이: |
17.53mm(17.53mm) |
너비: |
16mm |
키: |
5.72mm |
애플리케이션: |
기가비트 이더넷 PHY 인터페이스 |
부품 번호: |
H5007NL |
온도 범위: |
0 ° C ~ +70 ° C |
설치: |
smt |
데이터 속도: |
1000base-t |
채널/포트 수: |
하나의 |
PoE: |
비 포 |
회전 비율: |
1:1 |
분리 전압: |
최소 1500Vrms |
길이: |
17.53mm(17.53mm) |
너비: |
16mm |
키: |
5.72mm |
애플리케이션: |
기가비트 이더넷 PHY 인터페이스 |
부품 번호: |
H5007NL |
온도 범위: |
0 ° C ~ +70 ° C |

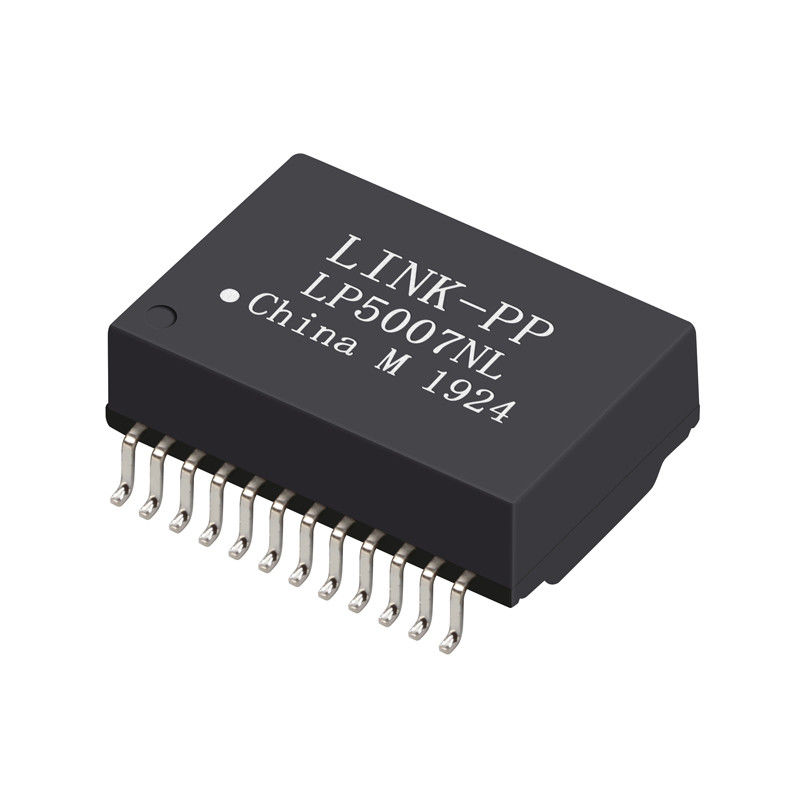

H5007NL은 1CT:1CT 턴비, 1500Vrms 절연, 낮은 삽입 손실 및 우수한 EMI 억제 기능을 갖춘 고성능 1000BASE-T 이더넷 자기 모듈입니다. 스위치, 라우터 및 산업용 네트워킹 장비의 기가비트 이더넷 PHY 인터페이스용으로 설계되었습니다.
사양주요 기능 및 이점1000BASE-T 기가비트 이더넷용으로 설계단일 포트 SMT 자기 모듈PHY 인터페이스 매칭에 최적화된 1CT:1CT 턴비시스템 안전을 위한 1500Vrms 절연 전압초저 삽입 손실우수한 반환 손실, 누화 및 DCMR 성능고밀도 PCB 설계를 위한 컴팩트한 풋프린트RoHS 준수, 리플로우 호환 (최대 245°C)
H5007NL 이더넷 트랜스포머 기술 사양일반 사양매개변수사양
| 30 MHz: ≥ -43 dB | 60 MHz: ≥ -37 dB |
|---|---|
| 매개변수 | 사양 |
| OCL | ≥ 350 μH @100 kHz, 100 mV, 8 mADC 바이어스 |
| 삽입 손실 | 1–65 MHz: ≤ -1.0 dB |
| 65–100 MHz: ≤ -1.1 dB | 100–125 MHz: ≤ -1.5 dB |
| 반환 손실 | 1–30 MHz: ≥ -18 dB |
| 40 MHz: ≥ -18 dB | 50 MHz: ≥ -16 dB |
| 60–80 MHz: ≥ -12 dB | 100 MHz: ≥ -10 dB |
| 누화 | 30 MHz: ≥ -45 dB |
| 60 MHz: ≥ -40 dB | 100 MHz: ≥ -35 dB |
| 30 MHz: ≥ -43 dB | 60 MHz: ≥ -37 dB |
|---|---|
| 100 MHz: ≥ -33 dB | 절연 |
| ≥ 1500 Vrms | 참고: RoHS 최대 리플로우 온도 등급 245°C IEEE 802.3 사양 충족 |
| SOHO(ADSL 모뎀), LOM(LAN-on-Motherboard), 허브 및 스위치와 같은 애플리케이션을 지원하도록 설계되었습니다. | 다양한 턴비 제공 Pulse H5007NL LAN 자기 도면 H5007NL 회로도 H5007NL PCB 레이아웃 도면: H5007NL은 어떤 문제를 해결합니까? |
| 1. 안정적인 기가비트 이더넷 신호 무결성 보장 | 설계 과제: 기가비트 이더넷 전송은 삽입 손실, 반환 손실, 누화 및 공통 모드 노이즈에 매우 민감하며, 이는 BER, 지터 및 링크 안정성에 직접적인 영향을 미칩니다. 엔지니어링 솔루션: |
| H5007NL은 정밀하게 매칭된 트랜스포머 권선과 최적화된 자기 코어 재료를 통합하여 다음을 제공합니다: | 1–125 MHz 범위에서 낮은 삽입 손실 우수한 반환 손실 성능 뛰어난 DCMR 및 누화 억제 |
| 이는 고속 기가비트 이더넷 설계에서 깨끗한 아이 다이어그램, 낮은 BER 및 강력한 링크 성능을 보장합니다. | 2. PCB 설계 간소화 및 BOM 복잡성 감소 |
설계 과제:
높은 DCMR 성능(30MHz에서 최대 -43dB) 및 최적화된 자기 구조를 통해 H5007NL은 뛰어난 EMI 억제 기능을 제공하여 다음을 지원합니다:산업 환경에서 안정적인 작동용이한 시스템 EMC 인증시스템 신뢰성 향상
H5007NL 1000BASE-T 이더넷 자기 모듈은 캐리어급 신호 무결성, 강력한 EMI 억제 및 컴팩트한 SMT 통합을 제공하여 높은 신뢰성, 낮은 BOM 비용 및 확장 가능한 제조가 필요한 기가비트 이더넷 설계에 완벽한 선택입니다.엔지니어링 솔루션:H5007NL은 완전한 SMT 호환성을 갖추고 있으며 245°C의 RoHS 최대 리플로우 온도를 지원하므로 자동 픽앤플레이스 및 리플로우 솔더링 생산 라인에 이상적입니다.
H5007NL SMT 이더넷 트랜스포머의 일반적인 애플리케이션기가비트 이더넷 스위치산업용 이더넷 컨트롤러
통신 액세스 장비임베디드 네트워킹 보드
H5007NL 1000BASE-T 이더넷 자기 모듈은 캐리어급 신호 무결성, 강력한 EMI 억제 및 컴팩트한 SMT 통합을 제공하여 높은 신뢰성, 낮은 BOM 비용 및 확장 가능한 제조가 필요한 기가비트 이더넷 설계에 완벽한 선택입니다.핀 호환 대안, 비용 최적화된 대체품 또는 맞춤형 자기 솔루션을 찾고 계십니까?당사 엔지니어링 팀으로부터 전문적인 지원을 받으십시오.
