J0G-0001NL 1000BASE-T 로우 프로필 RJ45 커넥터 1x1 탭업

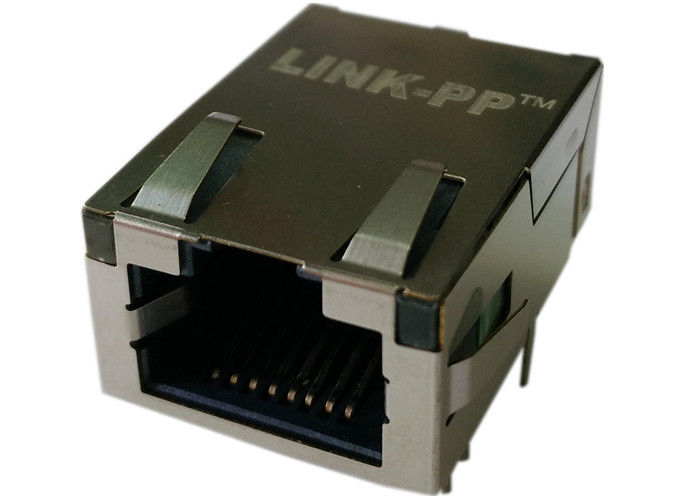

J0G-0001NL PulseJack 로우 프로파일 1x1 탭 업은 RJ45 인터페이스와 마그네틱을 단일 통합 솔루션으로 결합합니다. 이를 통해 PCB 레이아웃을 단순화하고 부품 수를 줄이며 1000BASE-T 이더넷 환경에서 안정적인 신호 성능을 지원합니다.

탭 업, 측면 EMI 탭 수평 구성 및 로우 높이 풋프린트는 전기적 성능을 희생하지 않고 효율적인 공간 사용이 필요한 설계에 특히 적합합니다. J0G-0001NL PulseJack 로우 프로파일 1x1 탭 업 RJ45 커넥터를 찾고 있다면, 이 부품은 까다로운 네트워크 하드웨어에서 안정적인 기가비트 이더넷 연결을 위해 제작되었습니다.

J0G-0001NL 로우 프로파일 RJ45 커넥터 사양

J0G-0001NL PulseJack의 주요 기능

J0G-0001NL PulseJack 로우 프로파일 1x1 탭 업은 기계적 내구성과 전기적 성능의 강력한 조합을 제공합니다:

• 1000BASE-T 기가비트 이더넷 지원
• 1x1 단일 포트 RJ45 통합 마그네틱
• EMI 억제를 개선하기 위한 차폐 설계
• 로우 프로파일, 소형 풋프린트 구조
• 직각, 스루홀 장착
• 내장 LED 표시등
• IEEE 802.3 표준 준수
• 350μH 최소 OCL (8mA 바이어스 전류)
• RoHS 준수
• 최대 파도 납땜 온도 등급: 260°C

J0G-0001NL 데이터시트

J0G-0001NL 데이터시트 - 회로도

J0G-0001NL 데이터시트 - 권장 풋프린트

전기 사양 @ 25°C - 작동 온도 0°C ~ +70°C

J0G-0001NL PulseJack 로우 프로파일 1x1 탭 업은 기가비트 이더넷 주파수 범위에서 안정적인 성능을 위해 설계되었습니다.

1. 작동 조건

• 작동 온도: 0°C ~ +70°C
• 절연 전압: 2250 VDC
• 권선비: 1CT:1CT
• 내압 시험 전압: 1500Vrms @ 60Hz, 1분

2. 성능 데이터

삽입 손실 (TX/RX): 1–100 MHz: -1.2 dB

반환 손실:

• 1–10 MHz: -18 dB
• 30 MHz: -18 dB
• 60–80 MHz: -12 dB
• 80–100 MHz: -10 dB

누화:

• 1–10 MHz: -40 dB
• 32–65 MHz: -35 dB
• 65–1000 MHz: -30 dB

공통 모드 제거: 1–125 MHz: -30 dB

이러한 값은 J0G-0001NL RJ45 MagJack을 안정적인 신호 무결성과 강력한 노이즈 억제가 필요한 네트워크 설계에 적합하게 만듭니다.

J0G-0001NL 1000BASE-T 로우 프로파일 RJ45의 재질 사양

J0G-0001NL PulseJack 로우 프로파일 1x1 탭 업은 장기적인 신뢰성을 지원하기 위해 고품질 재료를 사용합니다:

1. 차폐

• 재질: 황동
• 마감: 니켈 도금 (20–40 마이크로인치) 황동 위

2. 접점

• 재질: 인청동
• 도금 영역: 금 도금 (15 마이크로인치) 니켈 도금 (30–80 마이크로인치) 위
• 납땜 영역: 니켈 위 주석 무광 마감

3. 하우징

• 재질: 열가소성 수지
• 난연 등급: UL 94 V-0

4. MSL 등급: 1

J0G-0001NL 로우 프로파일 1x1 PulseJack을 선택하는 이유

통합 마그네틱이 있는 컴팩트하고 견고한 RJ45 커넥터가 필요한 경우, J0G-0001NL은 최신 이더넷 설계에 실용적인 선택입니다. 장점은 다음과 같습니다:

• 공간 절약형 로우 프로파일 구조
• 안정적인 기가비트 이더넷 전송
• PCB 설계를 단순화하는 내장 마그네틱
• 차폐 구조로 인한 EMI 성능 향상
• 다양한 네트워킹 및 컴퓨팅 애플리케이션에 적합

이를 통해 J0G-0001NL PulseJack 로우 프로파일 1x1 탭 업은 전기적 성능을 유지하면서 레이아웃 효율성을 개선하려는 엔지니어에게 이상적입니다.
