제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: LFE8505
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.23-$1.02
포장 세부 사항: T&R
배달 시간: 1-2 주
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
사양: |
LFE8505 |
LINK-PP 크로스: |
LP1102NL |
데이터 속도: |
10/100 베이스-티 |
포트당 코어 수: |
4 |
장착 유형: |
표면 실장 |
OCL: |
350uh 분 |
하이포트: |
1500Vrms |
이더넷 변압기 길이: |
12.80mm |
이더넷 변압기 너비: |
9.30mm |
이더넷 변압기 높이: |
6.20mm |
사양: |
LFE8505 |
LINK-PP 크로스: |
LP1102NL |
데이터 속도: |
10/100 베이스-티 |
포트당 코어 수: |
4 |
장착 유형: |
표면 실장 |
OCL: |
350uh 분 |
하이포트: |
1500Vrms |
이더넷 변압기 길이: |
12.80mm |
이더넷 변압기 너비: |
9.30mm |
이더넷 변압기 높이: |
6.20mm |
LFE8505는 고급 10/100 베이스-T 이더넷 자기 트랜스포머로 현대 네트워크 장비에 뛰어난 신호 무결성과 전기 격리를 제공하기 위해 설계되었습니다.표면 장착 기술 (SMT) 으로 제조, 이 LAN 트랜스포머는 높은 전압 급류와 전자기 간섭 (EMI) 로부터 민감한 IC 구성 요소를 보호하면서 안정적인 데이터 전송을 보장합니다.
| 매개 변수 | 사양 |
|---|---|
| 제품 종류 | 이더넷 트랜스포머 |
| 부문 번호 | LP1102NL |
| 호환 가능한 모델 | LFE8505 |
| 트랜스포머 타입 | LAN 트랜스포머 |
| 이더넷 표준 | IEEE 802.3 |
| 데이터 비율 | 10Base-T / 100Base-TX |
| 포트 구성 | 단일 항구 |
| 패키지 종류 | 표면 장착장 (SMD) |
| 핀 수 | 16개의 핀 |
| 포트당 코어 | 4 |
| 회전 비율 | TX: 1CT:1CT / RX: 1CT:1CT |
| 오픈 서킷 인덕텐스 | 최소 350μH |
| 격리 전압 | 1500Vrms 최소 |
| 패키지 크기 | 12.8 × 9.3 × 6.2mm |
| 최대 역류 온도 | 245°C / 5초 |
| 작동 온도 | 0°C ~ +70°C |
| 환경 준수 | RoHS 준수 |

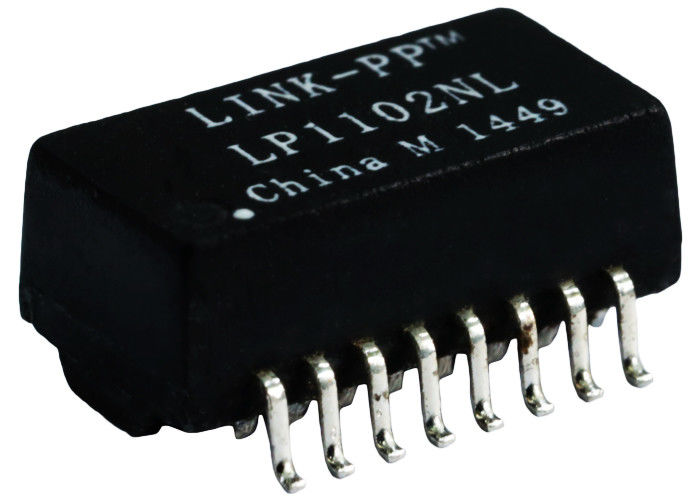

LP1102NL 이더넷 트랜스포머는 이더넷 PHY 장치와 RJ45 커넥터 사이의 안정적인 자기 결합을 제공하기 위해 설계되었습니다.
최적화된 트랜스포머 디자인은
트랜스포머는 빠른 이더넷 애플리케이션의 전기 요구 사항을 충족하고 대용량 제조를 위한 자동 PCB 조립을 지원합니다.
| 항목 | 가치 |
|---|---|
| 장착형 | 표면 마운트 |
| 길이 | 12.8mm |
| 너비 | 9.3mm |
| 높이 | 6.2mm |
| 패키지 | 프레임 열기 |
| 핀 수 | 16 |
UL 인증서 파일 번호 E484635
A: 이더넷 트랜스포머는 이더넷 PHY 칩과 RJ45 커넥터 사이에 설치된 자기 부품입니다.안정적인 이더넷 통신을 보장하기 위해 임피던스 매칭 및 노이즈 소멸.
A: LFE8505과 같은 SMT (Surface Mount Technology) 트랜스포머는 자동 PCB 조립을 가능하게 합니다. 이는 대량 생산을 크게 가속화하고 제조 비용을 절감합니다.그들은 또한 구멍 구성 요소에 비해 수직 공간을 덜 차지.
A: 절대적으로. LFE8505는 10/100 베이스-T 패스트 이더넷 애플리케이션에 대한 모든 IEEE 802.3 표준을 충족합니다.모든 표준 이더넷 장치에 대한 호환성 및 신뢰할 수 있는 네트워크 성능을 보장합니다..
A: 예. LP1102NL는 지원되는 이더넷 인터페이스 디자인에서 LFE8505의 호환 가능한 대체로 설계되었습니다.
A: 트랜스포머가 1500Vrms의 최소 격리 전압을 견딜 수 있음을 나타냅니다. 이는 이더넷 PHY 장치를 전기 급류로부터 보호하고 시스템 안전성을 향상시키는 데 도움이됩니다.
A: 오픈 서킷 인덕턴스 는 트랜스포머의 주 인덕턴스를 측정 합니다. LP1102NL 는 350μH 최소 OCL 를 제공 하여 안정적 인 이더넷 신호 전송 을 보장 합니다.
A: 예. 프로토타입 평가 및 생산 자격을 위해 엔지니어링 샘플, 데이터 시트 및 기술 지원이 제공됩니다.
