제품 상세정보
원래 장소: 후이조우, 중국
브랜드 이름: LINK-PP
인증: RoHS Compliant

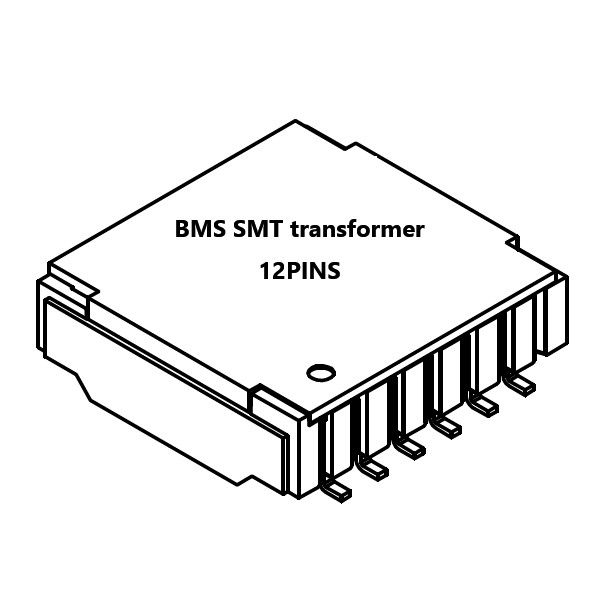

모델 번호: 74942300
지불과 운송 용어
최소 주문 수량: 100개
가격: $0.9-$2.3
포장 세부 사항: 테이프와 릴
배달 시간: 2-3 주
지불 조건: 인수 인도, 전신환, 웨스턴 유니온, 머니그램
공급 능력: 5KK/월
항구의 수: |
2 |
핀: |
12 |
크기: |
15,1x14.7x4.75mm |
작동 전압: |
1000V DC |
강화 된 격리: |
4300V DC |
OEM/ODM: |
지원 |
회귀율: |
1CT :1CT |
작동 온도: |
+125 'Ｃ에 달하는 -40 |
항구의 수: |
2 |
핀: |
12 |
크기: |
15,1x14.7x4.75mm |
작동 전압: |
1000V DC |
강화 된 격리: |
4300V DC |
OEM/ODM: |
지원 |
회귀율: |
1CT :1CT |
작동 온도: |
+125 'Ｃ에 달하는 -40 |
| 재산 | 시험 조건 | 가치 | 단위 | 용인성 |
|---|---|---|---|---|
| 인덕턴스 (L) | 100kHz / 100mV | 150-450 | μH | 최소 최대 |
| 삽입 손실 (IL) | 4MHz | -0.25 | dB | 최대 |
| 수익 손실 (RL) | 4MHz @ 100Ω | - 20 | dB | 미니 |
| 일반 모드 거부 비율 (CMRR1) | 1~10MHz | -35 | dB | 미니 |
| 일반 모드 거부 비율 (CMRR1) | 10~1000 MHz | - 20 | dB | 미니 |
| 작동 전압 | - | 1000 | V (DC) | - |
| 단열 시험 전압 (DC) | 1분 | 4300 | V (DC) | 미니 |
| 단열 시험 전압 (AC) | 1분 | 3100 | V (AC) | 미니 |
| 누출 강도 () | 100kHz / 100mV | 0.5 | μH | 최대 |
| 단열 저항 () | - | 400 | MΩ | 미니 |
| 공백 거리 () | - | 10 | mm | 미니 |
| 크리핑 거리 () | - | 10 | mm | 미니 |
| DC 저항 1 (트랜스포머 측면) | 450 | mΩ | 최대 | |
| DC 저항 2 (CMC 측면) | 850 | mΩ | 최대 |
주요 내용:
인덕턴스 범위는 최소 (150 μH) 및 최대 (450 μH) 값을 나타냅니다.
모든 단열 시험 전압은 최소 요구 값입니다.
저항 값은 트랜스포머 측 (450 mΩ 최대) 와 일반 모드 질식 측 (850 mΩ 최대) 에 따라 다릅니다.
