제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: RoHS
모델 번호: 1-1840326-7
지불과 운송 용어
최소 주문 수량: 10개
가격: $3-$5.5
포장 세부 사항: 테이프 & 롤 (TR)
배달 시간: 3~5일
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 600k/month
제품 이름: |

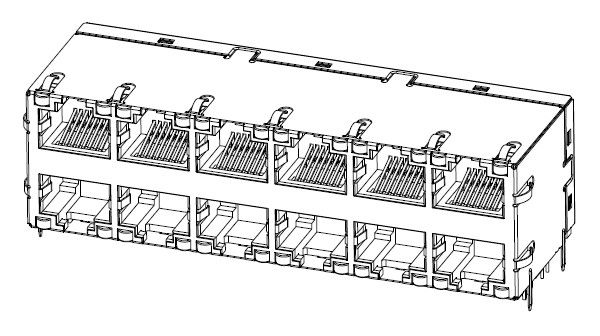

쌓인 기가비트 2x6 RJ45 커넥터 |
부문 번호: |
1-1840326-7 |
포트 구성: |
2x6 (스택 구성) |
장착형: |
통공 |
배향: |
직각 (측면 엔트리) |
차폐성: |
예 (완전히 EMI 차폐) |
LED: |
LED 표시기와 함께 |
속도 등급: |
10/100/1000 베이스-티 |
자기학: |
통합됩니다 |
순응성: |
IEEE 802.3ab, rohs |
제품 이름: |
쌓인 기가비트 2x6 RJ45 커넥터 |
부문 번호: |
1-1840326-7 |
포트 구성: |
2x6 (스택 구성) |
장착형: |
통공 |
배향: |
직각 (측면 엔트리) |
차폐성: |
예 (완전히 EMI 차폐) |
LED: |
LED 표시기와 함께 |
속도 등급: |
10/100/1000 베이스-티 |
자기학: |
통합됩니다 |
순응성: |
IEEE 802.3ab, rohs |
의1-1840326-7고성능의2x6 RJ45 커넥터용으로 설계된기가비트 이더넷 (10/100/1000Base-T)이 커넥터는 고립 트랜스포머와 공통 모드 스고커와 같은 자기 구성 요소를 직접 하우징에 통합하여 보드 디자인을 단순화하고 구성 요소 수를 줄입니다.이 작품은LED 표시기각 포트에서 네트워크 상태와 활동을 표시하고,EMI 보호증강된 신호 무결성. 이더넷 스위치, 라우터 및 네트워크 인터페이스 카드 (NIC) 와 같은 고밀도 애플리케이션에 이상적입니다.이 커넥터는 귀중한 PCB 공간을 절약하면서 신뢰할 수 있는 데이터 전송을 지원합니다..
| 분류 | 사양 |
|---|---|
| 적용 | 10/100/1000 베이스-T 이더넷 |
| 임페던스 | 100오엄 |
| 회전 비율 (칩-케이블) | 11 (모든 4쌍) |
| 오픈 서킷 인덕텐스 (OCL) | 350μH 분 @ 100kHz, 0.1Vrms, 8mA DC bias (0°C ~ 70°C, 네 쌍 모두) |
| 쌍 방향성 | 양방향 (네 쌍 모두) |
| 매개 변수 | 사양 |
|---|---|
| 삽입 손실 (LL) | -1.0dB 최대 (0.5MHz ~ 100MHz) |
| 수익 손실 (RL) | -12dB 미니 (0.5MHz ~ 40MHz) -10dB 미니 (40.1MHz ~ 100MHz) |
| 크로스 스톡 저하 | -35dB 미니 (0.5MHz ~ 40MHz) -33dB 미니 (40.1MHz ~ 100MHz) |
| 일반 모드 거부 (CMRR) | -30dB 미니 (0.5MHz ~ 100MHz) |
| 격리 전압 | 1500Vrms 60초 동안 (올림 시간: 1000V/초, 모든 포트 연결) |
| LED 색상 | 주류 파장 (λd) | 전압 (VF @ IF = 20mA) |
|---|---|---|
| 녹색 | 565 nm | 1.8V2.8V |
| 노란색 | 585 nm | 1.8V2.8V |
| 오렌지 | 590 nm | 1.8V2.8V |
| 빨간색 | 630 nm | 1.8V2.8V |
| 파란색 | 470 nm | 2.8~3.3V |
| 흰색 | 5500K (색 온도) | 2.8~3.3V |
