615006143621 6P6C 모듈러 잭 탭 다운 스루 홀 마운트

제품 상세정보

원래 장소: 중국

브랜드 이름: Link-pp

인증: RoHS compliant

모델 번호: 615006143621

지불과 운송 용어

최소 주문 수량: 1pcs, 무료 샘플

가격: $0.21 - $0.7

포장 세부 사항: 트레이

배달 시간: 3일 정도요

지불 조건: TT, NET30/60/90일, 서부 동맹

공급 능력: 주당 20,000개 조각

최상의 가격을 얻으세요
강조하다:

615006143621

,

WR-MJ 모듈식 잭

,

6P6C 모듈식 잭

부문 번호:
615006143621
(xPxC):
6P6C
절연 소재:
PBT (Polybutylene Terephthalate)
절연체 인화성 등급:
UL94 V-0
절연체 색:
블랙
접촉물질:
구리 합금
접착장:
선택적 골드
접촉 유형:
날인됩니다
부문 번호:
615006143621
(xPxC):
6P6C
절연 소재:
PBT (Polybutylene Terephthalate)
절연체 인화성 등급:
UL94 V-0
절연체 색:
블랙
접촉물질:
구리 합금
접착장:
선택적 골드
접촉 유형:
날인됩니다

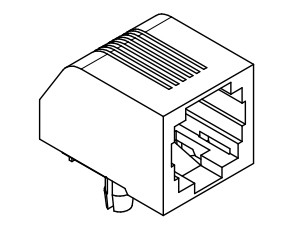

615006143621 6P6C 모듈러 잭 탭 다운 스루 홀 마운트

615006143621 뚫린 장착 커넥터의 주요 특징:



1구성:단일 포트 (1x1) 6P6C 모듈식 잭

2장착형:플라스틱 탭 아래 디자인과 함께 구멍을 통해 수평 장착

3연락처:금으로 가루된 구리 합금

4내구성:사용 기간을 연장하기 위해 500 번의 짝짓기 사이클

5작동 온도:-40°C ~ +85°C 다재다능한 응용 환경

6전기 성능:1.5A 등급 전류, 120V 작동 전압

7- 단열:UL94 V-0 염화성 등급을 가진 PBT 물질

8규제 준수:RoHS 준수, REACH 준수, UL 승인

615006143621사양:

매개 변수 범주 매개 변수 사양 단위 참고문서
일반 사양 부문 번호 615006143621 - WR-MJ 시리즈
  제품 종류 6P6C 모듈식 잭 - 탭 다운 디자인
  구성 1x1 (일항) - -
  호환성 RJ11, RJ12, RJ14, RJ25 - 산업 표준 인터페이스
  장착형 구멍을 통해 - 수평 PCB 마운트
물리적 특성 위치/관계자 수 6P6C - 6 위치, 6 연락처
  방향성 수평 - -
  탭 방향 아래로 - -
  포장 트레이 - -
기계적 특성 내구성 500 짝짓기 주기는 최소
전기적 특성 가속 전류 1.5 A -
  작동 전압 120 V AC -
  전압을 견딜 수 있는 장치 1000 V AC 1분 테스트 조건
  접촉 저항 20 최대
  단열 저항 500 최소
환경적 특성 작동 온도 -40에서 +85 °C -
크기 길이 180.10 ± 0.20 mm -
  너비 130.21 ± 0.20 mm -
  높이 120.57 ± 0.20 mm -
  PCB 구멍 지름 00.89 ± 0.05 mm 장착 핀용
인증 및 준수 RoHS 승인 [2011/65/EU&2015/863] - 환경 준수
  REACH 승인 적합하거나 선언된 [ (EC) 1907/2006] - 화학물질 규제 준수
  UL 승인 E324776 - 안전 인증
포장 정보 용품 종류 트레이 - -
  최소 주문량 1 pc -
  표준 포장량 100 pcs -



PCB 레이아웃:



  • 올바른 정렬을 위해 데이터 시트에 제공 된 권장 구멍 패턴을 따르십시오.
  • 플러그와 적절한 결합을 위해 커넥터 주위에 충분한 공백을 보장
  • 모듈식 잭에 연결 된 라인 라인을 라우팅 할 때 신호 무결성 요구 사항을 고려하십시오.
  • EMI/RFI 간섭을 최소화하기 위해 적절한 지식 기술을 적용

615006143621 데이터 셰이트--보증된 구멍 패턴:
