제품 상세정보
Place of Origin: GuangDong, China
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO

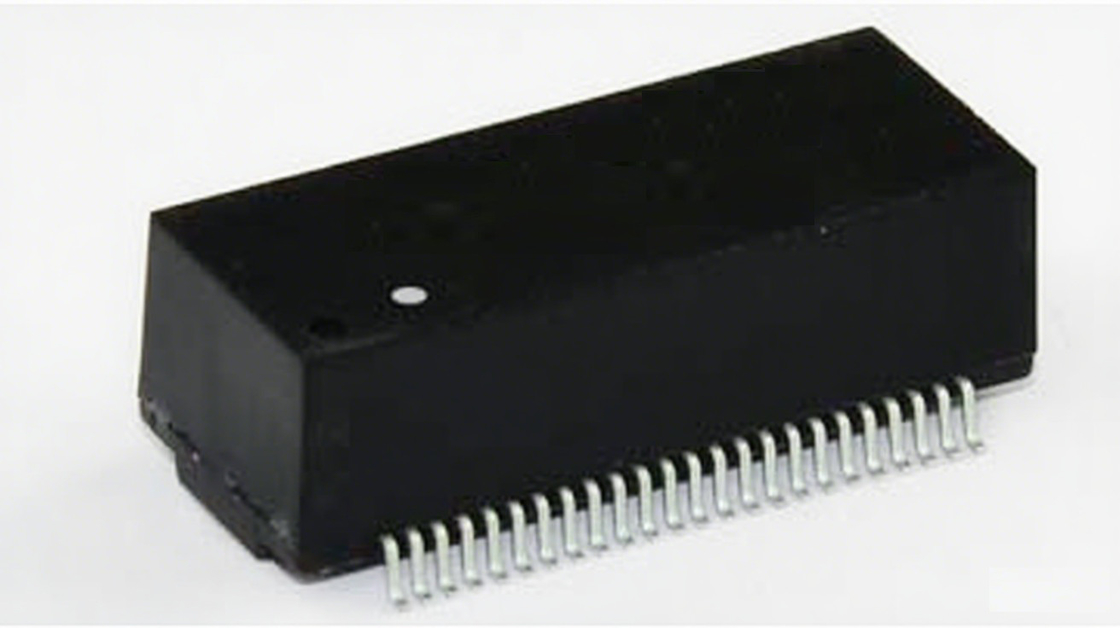

Model Number: HST-48002S
지불과 운송 용어
Minimum Order Quantity: 50/500/1000/60K
가격: $1.1-$16
Packaging Details: Tray
Delivery Time: in Stock Ship Today
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 180K/Month
Part Number: |
HST-48001S / HST-48002S |
Series: |
SMD 48Pins Magnetics Modules |
Speed: |
1000 Base-T |
PoE: |
Non-PoE |
RoHS compliance: |
Yes |
Operating Temperature: |
0 to 70℃ |
Part Number: |
HST-48001S / HST-48002S |
Series: |
SMD 48Pins Magnetics Modules |
Speed: |
1000 Base-T |
PoE: |
Non-PoE |
RoHS compliance: |
Yes |
Operating Temperature: |
0 to 70℃ |
| 부품 번호 | HST - 48001S | HST - 48002S |
|---|---|---|
| 삽입 손실 | 1.0dB MAX | 1.4dB MAX |
| 반사 손실 (@ 100Ω) 1 - 30 MHz | -18dB MIN | -18dB MIN |
| 반사 손실 (@ 100Ω) 40 MHz | -14.4dB MIN | -14.4dB MIN |
| 반사 손실 (@ 100Ω) 50 MHz | -13.1dB MIN | -13.1dB MIN |
| 반사 손실 (@ 100Ω) 60 - 80 MHz | -12dB MIN | -12dB MIN |
| 반사 손실 (@ 100Ω) - 100 MHz | -10dB MIN | -10dB MIN |
| DCMR30 MHz | -43dB MIN | -43dB MIN |
| DCMR60 MHz | -37dB MIN | -37dB MIN |
| DCMR 100 MHz | -33dB MIN | -33dB MIN |
| 크로스토크 30 MHz | -45dB MIN | -45dB MIN |
| 크로스토크 60 MHz | -40dB MIN | -35dB MIN |
| 크로스토크 100 MHz | -35dB MIN | -30dB MIN |
| 절연 내압 | 1500Vrms MIN | 1500Vrms MIN |
• IEEE 802.3ab 요구 사항을 충족하도록 설계되었습니다.
• 비 PoE 애플리케이션에 적합합니다.
• 1차 인덕턴스(Lp) 350uH min.@100KHz,0.1Vrms,DC 8mA.
• 누설 인덕턴스(LL) 0.5uH Max (at 100kHz, 0.1V).
• 밸런스 인덕턴스(BL) 1.0uH Max (at 100kHz, 0.1V)
• 260°C Max 온도에서 리플로우 솔더링을 위해 설계되었습니다.
• 작동 온도 0℃ ~ +70℃, 10%~90%RH.
• RoHS 준수.
