제품 상세정보
Place of Origin: CHINA
브랜드 이름: LINK-PP
인증: UL,ISO,ROHS,REACH
Model Number: NE8FBV-C5-LED1-S
지불과 운송 용어
Minimum Order Quantity: Free Samples Available
가격: 협상 가능
Packaging Details: Tray
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4200K-PCS/Month
Gender: |
Female Jack |
Part Number: |
NE8FBV-C5-LED1-S |
PoE: |
up to 100 W |
LED light‑pipes: |
2 |
Mounting: |
Vertical PCB layout |
Compliant: |
CAT5e |
Operating Range: |
–30 °C to +80 °C |
Latch Lock: |
Approve |
Gender: |
Female Jack |
Part Number: |
NE8FBV-C5-LED1-S |
PoE: |
up to 100 W |
LED light‑pipes: |
2 |
Mounting: |
Vertical PCB layout |
Compliant: |
CAT5e |
Operating Range: |
–30 °C to +80 °C |
Latch Lock: |
Approve |

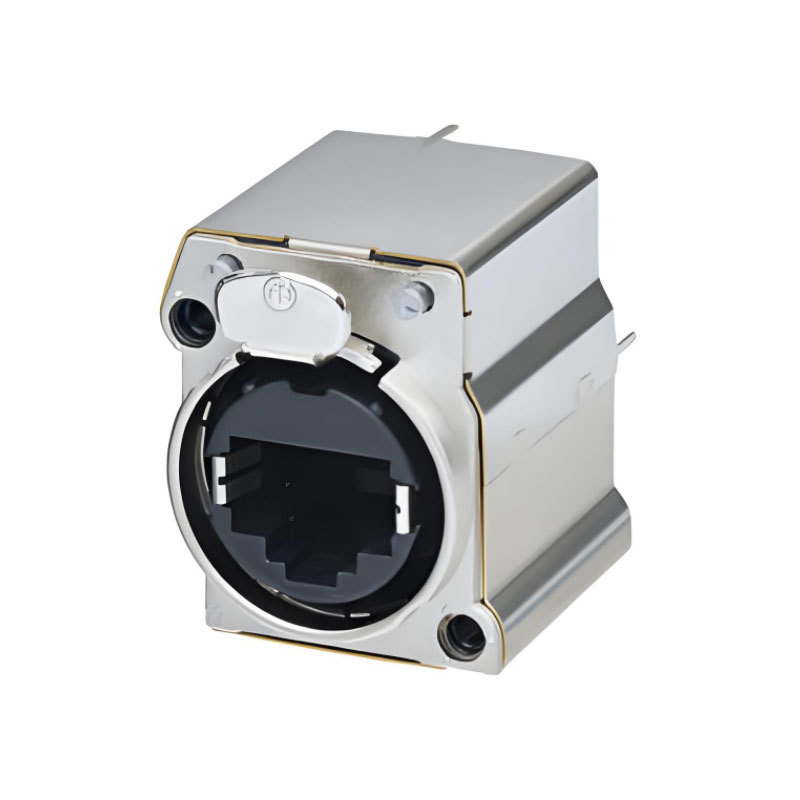

이 사양는 전문 오디오, 비디오 및 조명 네트워크 애플리케이션을 위해 특별히 설계된 견고한 수직 PCB 마운트 RJ45 리셉터클 입니다. 이 암 커넥터는 산업 표준 패널 치수(XLR 및 1/4" 잭 레이아웃 등)를 충족하도록 설계되어 컴팩트한 풋프린트, 향상된 내구성 및 안전한 잠금 기능을 제공합니다.
이 CAT5e 등급 커넥터는 SMD-LED 표시기용 통합 라이트 파이프 2개, 차폐 구조, 및 안전한 결합을 위한 래치 잠금 메커니즘을 포함합니다. IEEE 802.3bt에 따라 PoE Type 4 Class 8 (100W)를 지원하므로 고전력 이더넷 애플리케이션에 이상적입니다.
참고: 이 커넥터는 CAT6 NE8MC6-MO 및 NKE6S* 케이블 유형과 호환되지 않습니다.
| 가연성 등급 재료. | NE8FBV-C5-LED1-S 사양: |
|---|---|
| 범주 | 사양 |
| 제품 코드 | NE8FBV-C5-LED1-S |
| 커넥터 유형 | RJ45, 암 |
| 장착 유형 | 수직 PCB 마운트(후면 장착) |
| 패널 컷아웃 | B-시리즈(최대 패널 두께: 3mm) |
| 차폐 | 예 |
| 라이트 파이프 | 2x(SMD LED용) – 권장 LED 높이: 0.75mm |
| PoE 지원 | IEEE 802.3bt Type 4 Class 8(최대 100W) |
| 전송 | CAT5e 준수(ISO/IEC 11801 & TIA/EIA 568A/B) |
| 정격 전압 | ≤ 57V |
| 정격 전류 | 접점당 1.5A |
| 접촉 저항 | < 50mΩ |
| 절연 내력 | 1kVdc |
| 절연 저항 | > 0.5GΩ |
| 주파수 범위 | 1–100MHz |
| 삽입/인출력 | ≤ 20N |
| 결합 주기 | > 1000 |
| 잠금 메커니즘 | 래치 잠금 |
| 접점 도금 | 0.2 µm 금 위에 니켈 |
| 접점 재료 | 청동(CuSn8) |
| 쉘 재료 | PBT G202G30 |
| 잠금 요소 | 니켈 도금 |
| 온도 범위 | -30 °C ~ +80 °C |
| 가연성 등급 | UL 94 V-0 |
| 납땜성 | IEC 68-2-20 준수 |
ISO/IEC 11801-1:2017, IEC 60603-7-3, IEC 60512 시리즈 NE8FBV-C5-LED1-S 데이터시트:NE8FBV-C5-LED1-S에 대한 자세한 정보가 필요하시면 언제든지
.
◆ ◆ 전문 오디오/비디오 설치
◆ 무대 및 조명 제어 네트워크
◆ 산업용 이더넷
◆ 미디어 및 방송 시스템
