제품 상세정보
Place of Origin: CHINA
브랜드 이름: LINK-PP
인증: UL,ISO,ROHS,REACH
Model Number: 2250742-1
지불과 운송 용어
Minimum Order Quantity: Free samples
가격: 협상 가능
Packaging Details: Tray
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4200K-PCS/Month
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |

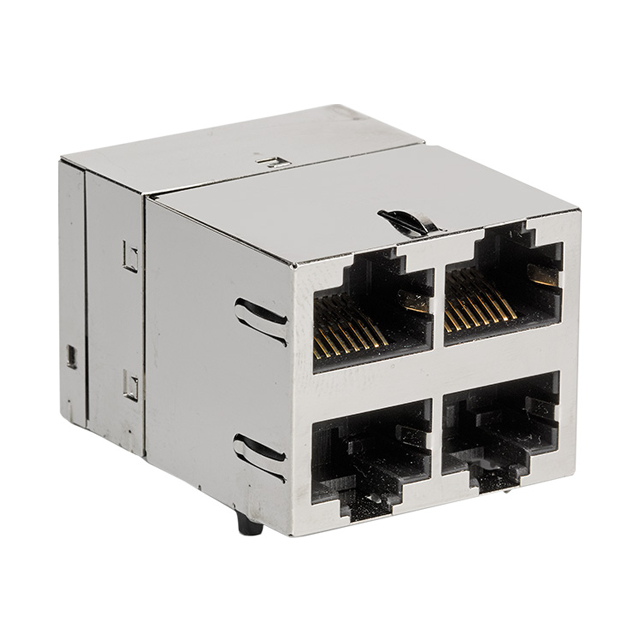

이 2250742-1은 2.5GBASE-T 이더넷 애플리케이션을 위해 설계된 스택형 2x2 RJ45 커넥터 모듈 입니다. 이 제품은 통합 자석, 듀얼 컬러 LED(녹색/노란색)를 통해 링크 및 활동을 표시하며, 스루홀 장착 구성을 통해 안정적인 PCB 부착을 제공합니다.
높은 신호 무결성, 뛰어난 EMI 차폐 및 RoHS 규정을 준수하도록 제작된 이 커넥터는 스위치, 라우터, 서버 및 산업 통신 시스템과 같은 차세대 네트워킹 장치에 이상적입니다. 이 제품은 UL 94V-0 가연성 표준을 충족하며 웨이브 솔더링 공정을 지원하며 최대 260°C까지 가능합니다.
일반 정보
| 매개변수 | 사양 |
|---|---|
| 부품 번호 | 2250742-1 |
| 포트 구성 | 2x2(스택형) |
| 장착 유형 | 스루홀 |
| 높이 프로파일 | 오프셋 |
| 작동 온도 | 0°C ~ +70°C |
| RoHS 준수 | 예 |
| 권장 솔더링 | 웨이브 솔더링(최대 10초 동안 260°C) |
전기 및 자기 성능
| 매개변수 | 사양 |
|---|---|
| 이더넷 표준 | 2.5GBASE-T |
| 턴 비율(칩 대 케이블) | 1:1(4쌍 모두, 양방향) |
| 임피던스 | 100 Ω |
| 개방 회로 인덕턴스(OCL) | 350 µH Min @ 100 kHz, 0.1 Vrms, 8mA DC 바이어스 |
| 반사 손실(RL) | ≥ 18 dB(1–40 MHz) |
| 삽입 손실(IL) | ≤ 1.0 dB(1–100 MHz) |
| 절연 전압 | 60초 동안 2250 VDC(모든 포트 연결) |
◆ RoHS 준수
◆ UL 94V-0 가연성 등급
◆ 웨이브 솔더링 공정에 적합
