제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL, Reach, RoHs, ISO19001, ISO14001
모델 번호: HXB5G602NL
지불과 운송 용어
최소 주문 수량: 50pcs
가격: $0.46-$2.2
포장 세부 사항: 50 pcs/tray,1200pcs/carton
배달 시간: 약 3-5일 정도
지불 조건: TT, NET30/60/90 일
공급 능력: 5500K-PCS/월
제품 유형: |
파워 오브 이더넷 트랜스 |
포트 수: |
쿼드 포트 |
속도: |
5G 베이스-T |
PCB 각도 장착대: |
측면 엔트리 |
애플리케이션 구내 정보 통신망: |
이더넷 (PoE+) |
작동 온도: |
-40C-+85C |
회전 비율: |
1ct : 1ct |
전력 등급: |
90 W. |
분리 전압: |
1.5 KVrms |
기준 치수: |
HXB5G602NL |
제품 유형: |
파워 오브 이더넷 트랜스 |
포트 수: |
쿼드 포트 |
속도: |
5G 베이스-T |
PCB 각도 장착대: |
측면 엔트리 |
애플리케이션 구내 정보 통신망: |
이더넷 (PoE+) |
작동 온도: |
-40C-+85C |
회전 비율: |
1ct : 1ct |
전력 등급: |
90 W. |
분리 전압: |
1.5 KVrms |
기준 치수: |
HXB5G602NL |

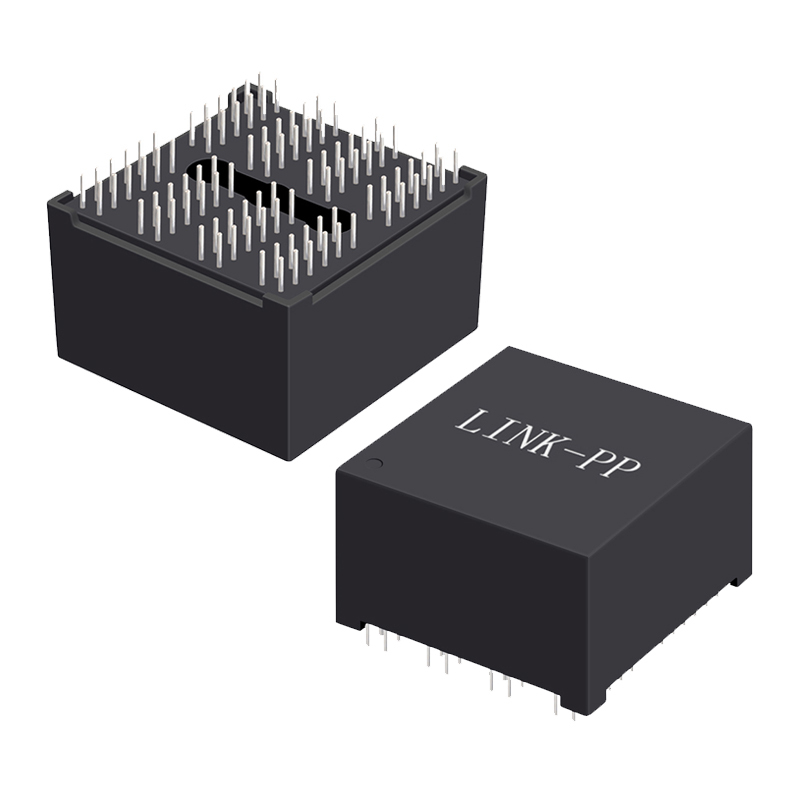

의HXB5G602NL고성능 LAN 트랜스포머로5G Base-T 이더넷 애플리케이션.쿼드 채널 구조, 그것은 다음 세대의 네트워크 장비에 대한 신뢰할 수있는 멀티 포트 연결을 제공합니다.11:1 회전 비율, 이 PoE 자석은 훌륭한 신호 무결성과 낮은 삽입 손실을 보장합니다.
설계된연장된 작동 온도 범위 (-40°C ~ +85°C), HXB5G602NL는 산업 및 통신 환경에서 강력한 성능을 제공합니다.이더넷 (4PPoE) 을 통한 4쌍 전력 최대 90W, 단일 이더넷 연결을 통해 데이터와 고전력 전달을 가능하게합니다.
트랜스포머는96핀 뚫고 구멍을 뚫는 설계 (THD)고밀도 PCB 레이아웃에서 안전한 장착 및 기계적 안정성을 위해납 없는 (NPB를 준수하는)그리고 공급되는튜브 포장.
그 조합으로모듈형 설계, 고급 PoE 지원, 견고한 구조, HXB5G602NL는5G 소형 셀, 고전력 PoE 스위치, IoT 게이트웨이 및 기업 네트워크 시스템.
| 이름 | PoE LAN 매그네틱 |
|---|---|
| 적용 | 5G 베이스-T는 1/2.5G 베이스-T와 후향 호환 |
| 장착형 | 구멍을 통해 |
| 핀 수 | 96 |
| 크기 (L x W x H) | 3350mm x 29.00mm x 16.80mm (1.319" x 1.142" x 0.661") |
| 작동 온도 범위 | -40°C ~ +85°C |
| 오픈 서킷 인덕텐스 (OCL) | 180μH (분) @ 100KHz, 0.1V 8mA DC bias |
| 회전 비율 | 1CT: 1CT ± 2% |
| 삽입 손실 | -1.0 dB (최대) @ 1 - 100 MHz -2.0 dB (최대) @ 100-250 MHz |
| 수익 손실 | -16 dB (Min) @ 1 - 40 MHz -16-10*log10 (f/40)) dB (Min) @ 40 < f ≤ 250 MHz |
| 크로스 스톡 (포트에서 포트) | -40 dB (Min) @ 1 - 100 MHz |
| 일반 모드 거부 비율 (CMRR) | -30 dB (Min) @ 1 - 100 MHz |
| 히포트 (이솔레이션 전압) | 1500Vrms 60초 |
| PoE 전류 용량 | 짝당 1000mA 4쌍 PoE (4PPoE) 를 최대 90W까지 지원합니다. |
| 용접 과정 | 파동 용접기 최대 260°C / 5초 |
|
인증서 |
IEEE 802.3bz,IEEE 802.3bt,RoHS,IEC-62368-1 |
| 포장 | 튜브 (TU) |
