제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: RoHS Compliant
모델 번호: sm42p01el
지불과 운송 용어
최소 주문 수량: 800 PC
가격: $0.06-$3.2
포장 세부 사항: 테이프 & 릴, 800 pcs./reel
배달 시간: 오늘 재고선에서
지불 조건: TT, NET30/60/90 일
공급 능력: 3kk/월
부품 번호: |
sm42p01el |
유형: |
PoE 변압기 |
데이터 속도: |
5G 베이스-T |
종료 스타일: |
smt |
운영 온도 (상업 등급): |
-40~+85°C |
분리 전압: |
1500 Vac, 60 s |
인덕턴스: |
230UH |
채널 수: |
쿼드 |
부품 번호: |
sm42p01el |
유형: |
PoE 변압기 |
데이터 속도: |
5G 베이스-T |
종료 스타일: |
smt |
운영 온도 (상업 등급): |
-40~+85°C |
분리 전압: |
1500 Vac, 60 s |
인덕턴스: |
230UH |
채널 수: |
쿼드 |

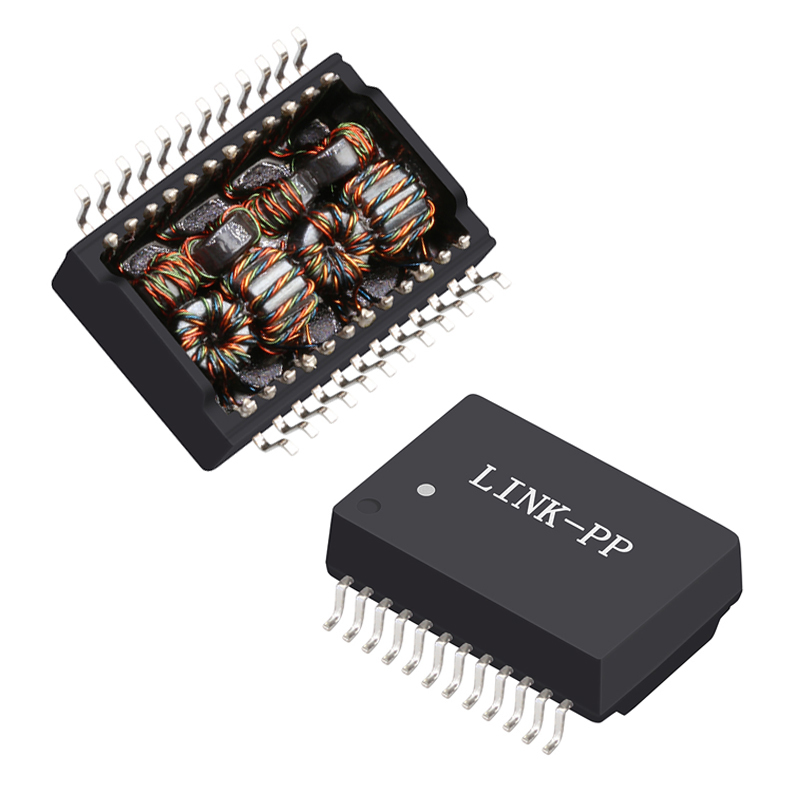

SM42P01EL Chip LAN Transformer Module designed for 5 Gigabit Ethernet (5GbE) applications, supporting PoE+ (Power over Ethernet Plus). This surface-mount (SMT) transformer integrates common-mode chokes to ensure superior EMI suppression, signal integrity, and isolation performance. Engineered for high-speed networking, it provides reliable connectivity for next-generation Ethernet devices requiring efficiency, compact size, and robust power delivery.
| Parameter | Specification |
|---|---|
| Inductance | 230 µH min. @ 100 kHz, 0.1 V |
| Insertion Loss (TD-MX) | 1-100 MHz: −1.0 dB max. 100-250 MHz: −2.0 dB max. |
| Return Loss (TD-MX) | 1-40 MHz: −16 dB min. 40-250 MHz: −(16 − 10 log(f/40)) dB min. |
| Crosstalk | 1-250 MHz: −35 dB min. |
| DCMR (TD-MX) | 1-50 MHz: −30 dB min. 50-150 MHz: −20 dB min. 150-250 MHz: −15 dB min. |
| Hi-Pot | 1500 Vac, 60 s |
| PoE+ Current | 600 mA |
| Operating Temperature | −40 °C to +85 °C |
| Storage Temperature | −40 °C to +85 °C |
