제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: TLA-8T104WLF-T
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.08-$1.2
포장 세부 사항: t & r
배달 시간: 오늘 재고선에서
지불 조건: TT, NET30/60/90 일
공급 능력: 3kk/월
부품 번호: |
TLA-8T104WLF-T |
제품 유형: |
이더넷 트랜스포머 |
인덕턴스: |
350uH |
회전 비율: |
1ct : 1ct |
절연 전압: |
1500Vrms |
작동 온도 범위: |
-40°C ~ +85°C |
부품 번호: |
TLA-8T104WLF-T |
제품 유형: |
이더넷 트랜스포머 |
인덕턴스: |
350uH |
회전 비율: |
1ct : 1ct |
절연 전압: |
1500Vrms |
작동 온도 범위: |
-40°C ~ +85°C |

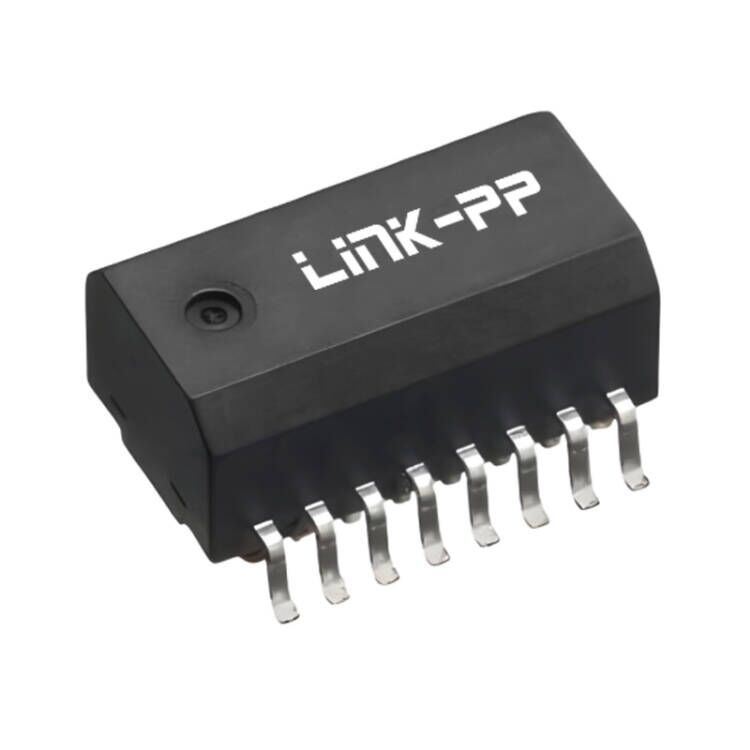

TLA-8T104WLF-T는 TDK에서 처음 제조한 자동차용, 표면 마운트 (SMD) LAN 펄스 트랜스포머이다. 10/100BASE-TX 이더넷 네트워크에 특별히 설계되었다.이 모듈은 강력한 신호 무결성 및 까다로운 환경에서 신뢰할 수있는 네트워크 통신을 보장합니다..
TLA-8T104WLF-T는 10/100BASE-TX 이더넷 애플리케이션을 위해 원래 개발된 노후화된 TDK 자동차 수준의 LAN 펄스 트랜스포머이다.350μH의 최소 인덕턴스를 제공합니다, 1CT:1CT 회전 비율, 1500 Vrms 격리 전압, 그리고 까다로운 자동차 및 산업 환경에 대한 AEC-Q200 신뢰성 요구 사항에 대한 준수.
원래 TDK 부품이 사용후기 (End of Life, EOL) 에 도달했음에도 불구하고, 많은 제조업체는 기존 설계 및 오래 사용 가능한 제품을 위해 호환 가능한 대체품을 요구하고 있습니다.LINK-PP는 동등한 전기 성능의 고품질 이더넷 트랜스포머 솔루션을 제공합니다., 엔지니어들이 기존 PCB를 재설계하지 않고 생산을 유지할 수 있도록 지원합니다.
자동차 ECU, 산업용 이더넷 장비, 임베디드 컨트롤러 또는 네트워크 장치를 유지 관리하는 경우, 우리의 호환성 이더넷 트랜스포머는 신뢰할 수 있는 성능을 제공합니다.장기 사용 가능성, 기술 지원
-자동차 인증:완전히 AEC-Q200을 준수하여 극심한 열 및 기계적 스트레스 하에서 높은 신뢰성과 성능을 보장합니다.
-최적화된 신호 무결성:표준 1CT:1CT 회전 비율 (TX 채널과 RX 채널 모두) 및 입력 손실 ≤ 1 dB (0.1 ~ 100 MHz) 를 갖추고 있으며, 깨끗한 데이터 전송을 보장합니다.
-견고한 격리:1500 Vrms 격리 전압 (50 Hz 1 분 동안) 을 제공하여 민감한 IC를 전기 급류 및 지상 루프 소음으로부터 보호합니다.
-표준 인덕턴스:최소 인덕턴스는 350μH (100kHz, 8mA DC bias) 이며, 빠른 이더넷에 대한 엄격한 IEEE 802.3 표준을 충족합니다.
-극한 온도 허용:극한의 조건에서도 -40°C에서 +85°C의 넓은 작동 온도 범위에서 완벽하게 작동합니다.
-환경 친화적:완전히 RoHS 준수 및 REACH SVHC 무료.
| 매개 변수 | 사양 |
|---|---|
| 부문 번호 | TLA-8T104WLF-T |
| 제품 종류 | 이더넷 LAN 펄스 트랜스포머 |
| 이더넷 표준 | 10/100BASE-TX |
| 트랜스포머 타입 | 격리 펄스 트랜스포머 |
| 패키지 | 표면 장착 (SMT) |
| 회전 비율 | 1CT:1CT (TX), 1CT:1CT (RX) |
| OCL (오픈 서킷 인덕턴스) | 350μH 미니 @100kHz, 8mA DC 비아스 |
| 격리 전압 | 1500Vrms, 50Hz, 1분 |
| 삽입 손실 | ≤1 dB (0.1~100 MHz) |
| 융합 용량 | ≤30pF |
| 작동 온도 | -40°C ~ +85°C |
| AEC-Q200 | 자격 |
| 준수 | RoHS, REACH SVHC 없는 |
| 포장 | 엠보스 테이프 & 릴 |
| 릴 수량 | 1000개 |
| 단위 무게 | 약 0.6g |
컴팩트한 SMT 발자국은 자동 조립을 가능하게 하며 고밀도 네트워크 제품에 대한 PCB 공간 요구 사항을 최소화합니다.
| 차원 | 가치 |
|---|---|
| 길이 (L) | 11최대 0.60mm |
| 너비 (W) | 60.50 ± 0.20mm |
| 높이 (H) | 5최대 0.90mm |
| 장착 | 표면 장착 (SMT) |
TLA-8T104WLF-T는 IEEE 802.3 패스트 이더넷 인터페이스의 신호 무결성 요구 사항을 충족하도록 설계되었습니다.
| 전기 매개 변수 | 가치 |
|---|---|
| 인덕턴스 | 350μH 미니 |
| 테스트 주파수 | 100kHz |
| DC 편차 | 8mA |
| 회전 비율 | 1CT:1CT |
| 삽입 손실 | ≤ 1 dB |
| 주파수 범위 | 0.100MHz |
| 융합 용량 | ≤30pF |
| 격리 전압 | 1500Vrms |
TLA-8T104WLF-T는 전기 격리 및 신호 컨디셔닝이 필요한 빠른 이더넷 통신 장비에서 널리 사용됩니다.
대표적인 응용 분야는 다음과 같습니다.
