제품 상세정보
Place of Origin: Guangdong,China
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: LPJE8802-3C-M7NLR
지불과 운송 용어
Minimum Order Quantity: 400/2000/10K/25K
가격: $0.49
Packaging Details: T&R
배달 시간: 오늘 재고선에서
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 3KK/Month
부품 번호: |
LPJE8802-3C-M7NLR |
범주: |
RJ45 모듈러 커넥터(SMD 유형) |
호환 브랜드: |
테 |
포트 수: |
1X1 |
걸쇠: |
아래에 |
성능 카테고리: |
Cat 5 |
위치/접점 수: |
8p8c |
장착 유형: |
smt |
LED 옵션: |
없이 |
EMl 탭: |
와 함께 |
금속방패: |
차폐 |
정위: |
직각 (측면 엔트리) |
부품 번호: |
LPJE8802-3C-M7NLR |
범주: |
RJ45 모듈러 커넥터(SMD 유형) |
호환 브랜드: |
테 |
포트 수: |
1X1 |
걸쇠: |
아래에 |
성능 카테고리: |
Cat 5 |
위치/접점 수: |
8p8c |
장착 유형: |
smt |
LED 옵션: |
없이 |
EMl 탭: |
와 함께 |
금속방패: |
차폐 |
정위: |
직각 (측면 엔트리) |

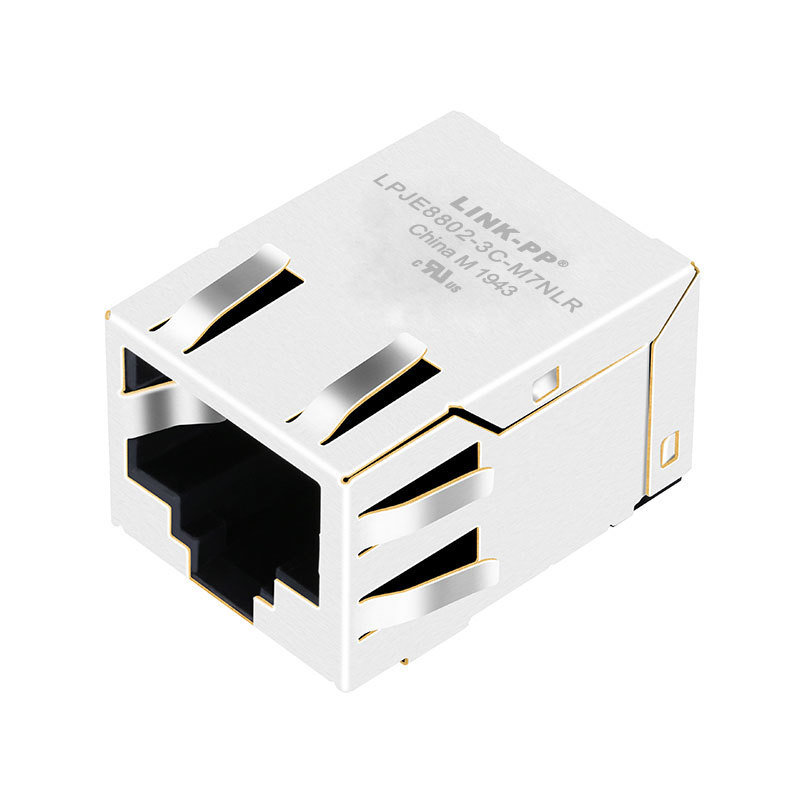

이 LPJE8802-3C-M7NLR은 고속 이더넷 및 통신 장치용으로 설계된 소형, 차폐형 RJ45 8P8C SMD 모듈러 잭입니다.
이 제품은 뛰어난 신호 무결성, 안정적인 접촉 성능을 제공하며 UL 안전 표준을 준수합니다.
래치 다운 디자인과 SMD 리플로우 호환성을 통해 소형 네트워킹 장비의 자동화된 PCB 조립에 이상적입니다.
| 매개변수 | 사양 |
|---|---|
| 전압 정격 | 125V AC |
| 전류 정격 | 1.5A |
| 접촉 저항 | ≤ 20 mΩ |
| 절연 저항 | ≥ 500 MΩ @ 500V DC |
| 유전 강도 | 1000V AC (50/60Hz, 1분) |
| 매개변수 | 사양 |
|---|---|
| 하우징 재질 | PA9T, 블랙, UL 94V-0 난연성 |
| 접촉 재질 | 인청동 |
| 접촉 도금 | 금 ≥ 6 µin (접촉 영역) |
| 실드 재질 | 황동, 니켈 합금 도금 |
| 결합 사이클 | ≥ 750 사이클 |
| 매개변수 | 사양 |
|---|---|
| 작동 온도 | -20°C ~ +75°C |
| 보관 온도 | -40°C ~ +85°C |
| 납땜 방법 | IR 리플로우 호환 |
| UL 인증 | 파일 번호 E484635 |
| 단계 | 온도 | 지속 시간 |
|---|---|---|
| 예열 (TA–TB) | 150–200°C | 60–180초 |
| 유지 (TL) | 217°C | 60–150초 |
| 피크 (TP) | 255°C (+0/-5°C) | ≤ 5초 |
| 가열 속도 | ≤ 3°C/s | |
| 냉각 속도 | ≤ 6°C/s | |
| 총 리플로우 시간 (25°C → 오븐 밖) | ≤ 6분 |
LINK-PP는 20년 이상의 경험을 가진 이더넷 자기 커넥터, RJ45 모듈러 잭 및 통합 자성체의 신뢰할 수 있는 글로벌 제조업체입니다.
당사는 Pulse, Wurth Elektronik, Halo 및 Tyco와 같은 주요 브랜드와 호환되며 국제 표준을 충족하는 고품질의 비용 효율적인 연결 솔루션을 공급합니다.
모든 LINK-PP 제품은 엄격한 품질 관리 시스템(ISO 9001 및 ISO 14001 인증) 하에 생산되며 UL, RoHS 및 REACH 규정을 완벽하게 준수합니다.
LINK-PP를 선택하면 다음을 이용할 수 있습니다:
포괄적인 지원: 전문 엔지니어링 팀 및 글로벌 물류
LINK-PP는 네트워크 장비가 안정적인 신호 전송, 낮은 EMI 및 높은 내구성을 달성하여 까다로운 산업 및 통신 환경에서 최적의 성능을 보장하도록 돕습니다.
